在CAD里，可以很方便地繪出圓錐、圓臺的展開圖。

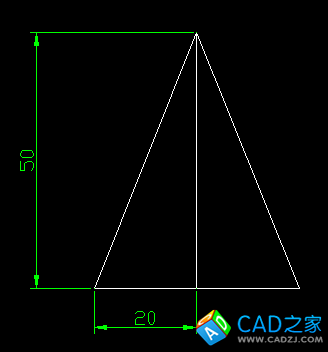

如下圖這個圓錐，高50，底部圓半徑20。

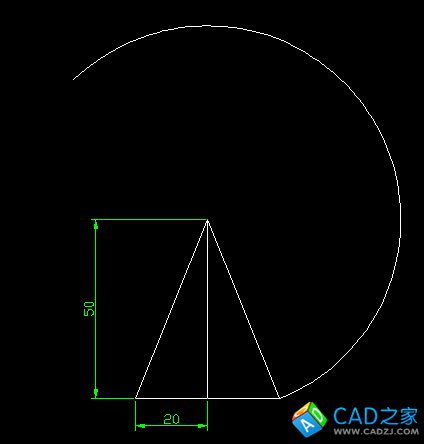

接下來，用圓弧命令，畫一個半徑為上圖斜邊。圓心為上圖頂點的大圓弧。

計算一下圓錐底部圓的周長=2πr=2*3.14*20=125.6

我們需要在這個大圓弧上取一段邊長為125.6的弧。

菜單：繪圖 —— 點  ——  定距等分。

選擇此弧后，輸入線段長度125.6

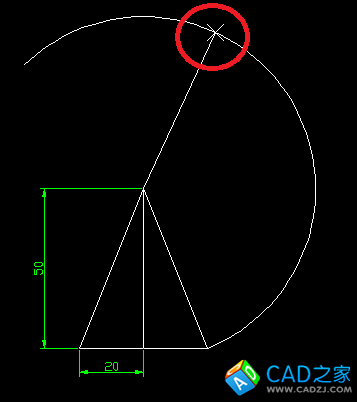

這時，如果打開“點樣式”的話，會看到一個點出現在圓弧上。然后從三角頂點連線到這個點。見下圖紅色圓圈內。

修剪此圓弧的多余線條。標注一下，可以看到，這個圓弧就是我們所需要的125.6弧長。

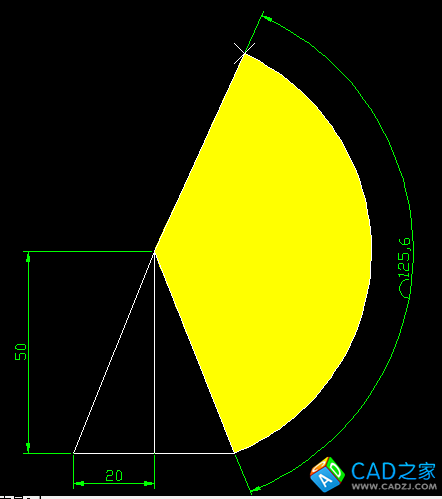

下圖的黃色填充區域，就是圓錐的展開圖了。

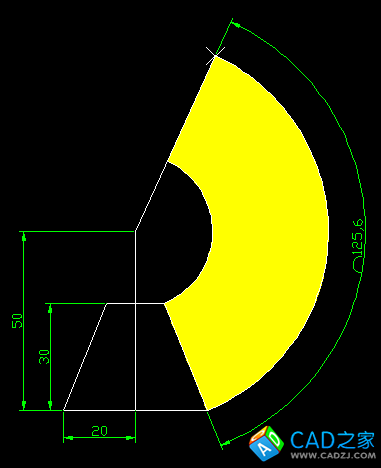

如果是圓臺，也很簡單。如下圖，假設圓臺高度為30，只需在旁邊多畫一個圓弧，黃色扇形區域就是圓臺的展開圖。
