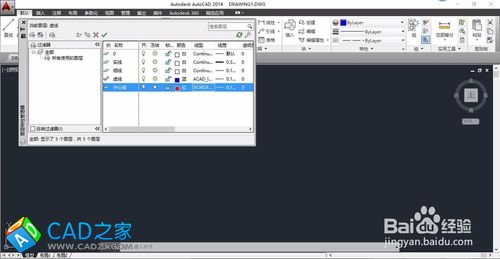

雙擊或者右鍵選擇打開你的cad軟件，該經驗以cad2014為例，其他版本的CAD均可使用這方法。設置好圖層特性。

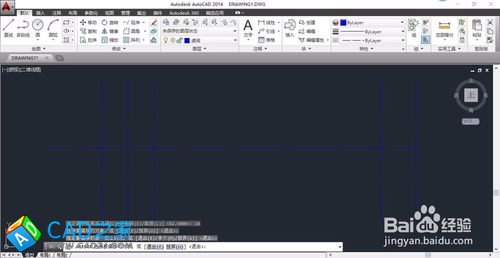

1、繪制水平中心線120mm，豎直50中心線mm。

2、將豎直中心線分別向左向右偏移7.5個單位，向右偏移82.5個單位。

3、將最右的中心線向左偏移10個單位。

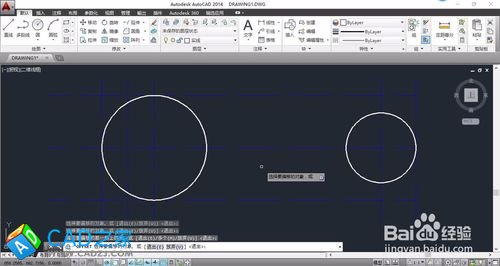

1、繪制2個半徑分別為15和10的圓。

2、將水平中心線上下偏移15個單位。

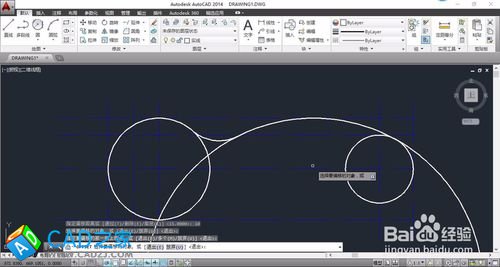

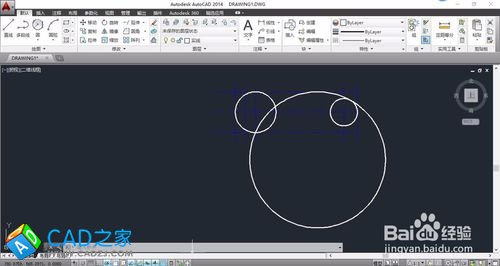

3、使用相切相切半徑繪制圓，半徑為15mm。

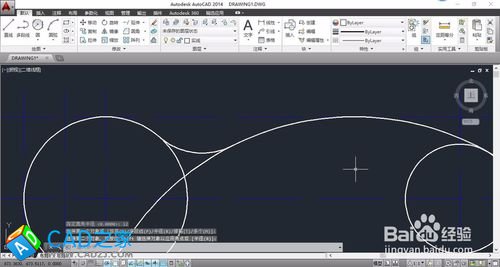

1、繪制圓角，圓角半徑為12mm。

2、將水平中心線向上偏移10個單位。

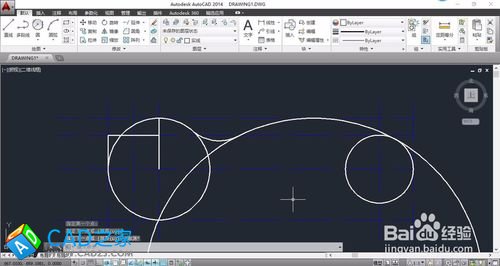

3、繪制3條實線，如下圖所示。

1、繪制半徑為5的圓，在中心線的交點處。

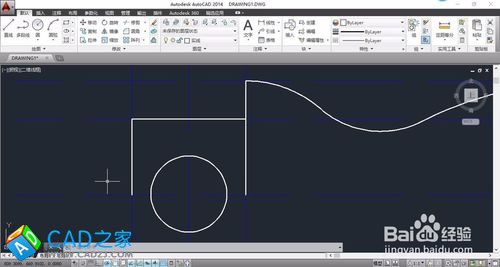

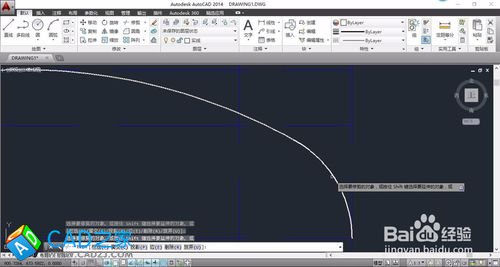

2、修剪左邊圓部分的線條。

3、修剪右邊圓部分的線條，與上一步一樣，使用修剪工具。

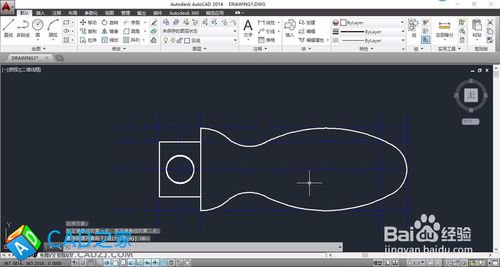

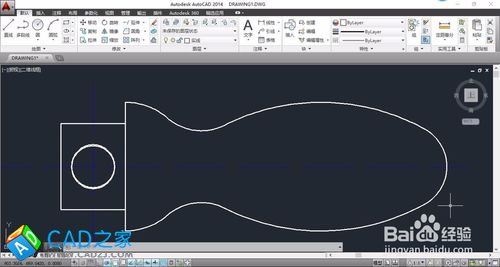

1、鏡像所畫的線條，就變成一個手柄。

2、刪除多余的線條。就完成了手柄的繪制操作。
