作為一名從業十余年的民用建筑電氣設計從業者，不得不尷尬的面對這個問題，因?yàn)槲掖_實有好多年沒有見過一套優秀的電氣施工圖了。

我們?cè)簭哪硞€(gè)層面上來講基本可以代表國內設計院的一流水平了，但設計的整體質量也只能說是差強人意，甚至偶爾會出現一些項目的圖紙不堪入目的情況。細細剖析原因無非以下三點：

時間緊。一個項目的設計周期即使有半年，到了電氣專業這里可能也就只剩下1個月了，設計人員肯定是能甩項的就甩項，能不標注的就不標注，到最后圖能畫完就不錯了，三審就更談不上了。這樣的圖紙拿出去及格可能都費勁，更談不上優秀了。

修改多。建筑挪挪門挪挪墻我們要改，要不開關就在飛著；設備加個風機減個水泵我們要改，要不系統就對不上。。。許多錯誤不是在設計過程中犯下的，而是在一遍一遍的套圖過程中犯下的。

設計隊伍過于年輕化。試問一個項目里有多少?gòu)垐D出自資深設計師的手里，又有多少?gòu)垐D出自年輕設計師的手里呢？保守的說至少80%的圖紙是出自于后者吧。會畫圖的人沒有愛畫圖的；不會畫圖的人倒是滿滿都是熱情愿意加班加點去畫圖，可畫出來的圖紙又怎么樣呢？我想我的答案只能是呵呵了。



那么什么樣的電氣施工圖算是優秀的呢？我來說說我的體會。

姑且我們把電氣施工圖分為三個部分，

強弱電施工設計說明、強弱電系統圖和強弱電平面圖。

那么這三部分圖紙分別是針對給誰看的呢？

可能很多設計人人沒想過。在這里我告訴大家：
設計說明是給審圖和找茬的人看的，

強弱電系統是給配電箱生產廠家和弱電深化單位看的，

而強弱電平面才是給施工單位和甲方工程部人看的。

知道了這些，那么我下面說的應該就容易理解多了。

設計說明
設計說明我們強調的是專業性強。

如果一些搞施工的朋友覺得設計說明里看不懂的廢話太多，那就對了。設計說明里最多20%的內容是用來指導你們施工的，而80%以上的內容則是用來規避風險和保護我們自己的。舉個例子說吧，我2013年負責了某某省會城市某某中心的項目，是一個220米的超高層辦公樓，算是該市的地標型建筑。

當時我也不知出于什么變態心理，強弱電設計說明沒有套用以前的模板，而是重新細細的寫了一遍，A0的圖紙一共寫了11張。在技術小組專業評審時，所有人都說我多此一舉，說明寫的沒有必要這么詳細，但我最后仍然堅持就這么出圖了。

2015年4月份接到通知，這個項目被該省的勘察設計管理處抽檢，專家檢出違反了一條強制性條文。所有做設計的人都知道違反強條意味著什么，院里確實也是如臨大敵。

但是作為第一責任人的我當時卻一點也沒緊張，因?yàn)槲抑牢夷前_萬象的設計說明里肯定有。

果然打開了設計說明，規范里黑體字那句話赫然映入眼底，連個標點符號都不差。我拿著設計說明去和專家溝通，專家的原話是，你系統圖上不標寫在這么一個旮旯里你讓我哪找去？（一是說明寫的多到人家都懶得看了，二是系統圖還真心不是我畫的）無論如何終于強條還是給抹了。

通過這件事大家應該理解設計說明里抄了那么多規范是干嘛用的了吧。

平面圖是小孩畫的，系統圖是小弟畫的，我知道里面究竟埋了多少雷煙火炮啊！我再不寫個《十萬個為什么》的包羅萬象大說明，真出了事哭我都不知道該找誰哭去！

系統圖
再說說系統圖吧（只說低壓配電系統，弱電系統就自己腦補吧），我對配電系統圖的要求是基于計算，合理準確。

這八個字如果展開說可以說5個小時，我想還是舉個例子簡單說明一下吧。我有個大學同學在某地產公司做設計部電氣經理，2014年的一天他給我打了個電話，說他們正在做的一個11萬平米五星級酒店項目電氣預算大大超出了預期，想請我去幫他們看看，能不能在不犧牲功能的前提下節約一下成本。

我欣然前往，看完圖紙發現預算超出預期的最主要原因就是原設計的配電系統不合理。

怎么不合理呢？聽我細細道來。這個酒店分為南北兩個樓，都是地上9層，中間是一個花園。而原設計只在北樓地下一層做了一個變配電所，內設了8臺1600kvA變壓器，而南樓的所有負荷都是通過一個90米長的地下連廊由這個變電所供電的，這樣一來就造成了大量的導體浪費（且考慮到電壓降很多導體截面積還要加大），日后運行也不經濟。

于是我給他們出了個方案：在南樓地下一層增設一個分變電所，把2臺1600kvA變壓器挪過去（因制冷機房、廚房等大型用電負荷都集中北樓，因此只挪過去2臺1600kvA的變壓器即可）專門為南樓的負荷供電。這樣一來不僅節省了大量的銅導體，還使變電所深入了負荷中心，更有利于以后的經濟運行。

通過這次方案調整，最終給甲方節省了成本將近1000萬，我同學也因此升成了設計副總監。

通過這件事我想說的是，配電系統是維系電氣工程的命脈，甲方給電氣花的80%的錢（不包括弱電智能化）都會花在你這十幾張高低壓配電系統圖和配電箱系統圖上。

成本這東西，幾千只眼睛都在盯著，被人揪住了尾巴就不會是小事。所以我們的設計務必要合理準確。

在這個成本至上的社會，你贏得了配電系統，你也就贏得甲方的心！‘

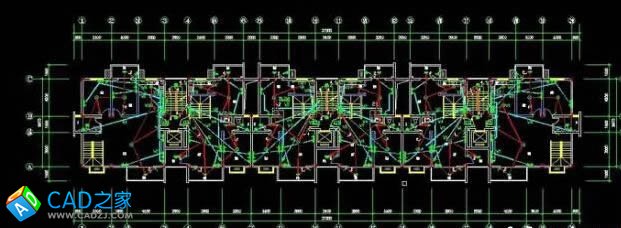

平面圖
最后說平面圖。我們對平面圖的要求就是簡明易懂準確。

換句話說，圖紙扔給門口修鞋的大爺，讓他也能照著干活那就對了。

我個人覺得，平面圖雖然是一套圖中量最大的部分，卻也是對整體質量影響最小的部分，所以我也有好多年沒細細審過一套圖的平面了。

最后我想說的是，建筑電氣看似平平無奇實則博大精深，非常值得我們時常懷著一顆畏懼之心去細細探究其中的精髓。

一套好的設計圖紙就像一篇好的文章，要讓別人理會你的思想，要讓別人讀懂你的語言。與大家共勉！
