在實際生產設計中，會產生一系列的點坐標，這些點坐標往往以Excel表格的方式產生，這些點的坐標值該如何輸入CAD中呢？一個點一個點的輸入很明顯不現實，有些復雜的數據很可能是由其它軟件自動生成的，成萬上億計的數據一個一個的輸入，這將是一個浩大的體力工程。
-
首先打開Excel表格，提前說明一下，CAD里點的坐標格式為“num,num,num”，如果只有平面的點的話，那么CAD里的點坐標格式就是“num,num”。我們接下來要做的就是：把每個點的x、y、z軸的坐標輸入到一個單元格里。
![AutoCAD制圖：[1]曲線多點坐標輸入](/uploads/allimg/150312/04502540a-0.jpg)
-

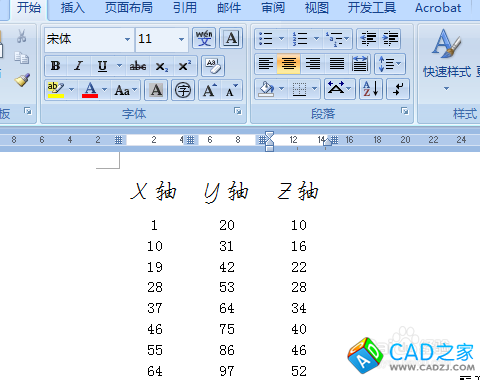

我們可以在Excel里輸入函數，把每行的三個數據并到一個單元格里，并每個坐標之間用","(逗號)隔開。但我這里不是用函數。我把Excel表格中的數據全部復制，粘貼到了word里。
![AutoCAD制圖：[1]曲線多點坐標輸入](/uploads/allimg/150312/0450251591-1.jpg)
-
選中所有的數據（非數據的內容就不要復制了），點擊菜單欄上的“布局”，在“數據”一欄內，有個“轉換為文本”的功能，點擊后會彈出一個“表格轉換成文本”的窗口，“文字分隔符”選擇“其他字符(O)”,然后在方框里輸入英文字符的“,”（逗號）。轉換成功后Ctrl+C復制。
-

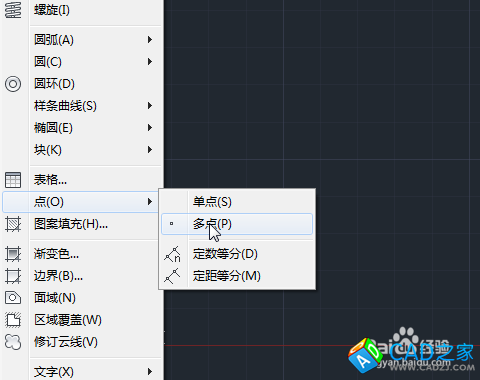

打開CAD，點擊菜單欄里的“繪圖(D)”，在下拉菜單中選擇“點(O)”子菜單里的“多點(P)”。
![AutoCAD制圖：[1]曲線多點坐標輸入](/uploads/allimg/150312/0450256495-3.jpg)
-
在命令欄將第3步復制的點，Ctrl+V粘貼到命令欄里，這時CAD的繪圖區會自動生成這些點。大功告成了！
![AutoCAD制圖：[1]曲線多點坐標輸入](/uploads/allimg/150312/0450252043-4.jpg)
![AutoCAD制圖：[1]曲線多點坐標輸入](/uploads/allimg/150312/04502562V-2.jpg)
-
步驟2中表格轉化為文本選擇文字分隔符的時候，千萬不要選擇“逗號(M)”這一選項，這樣輸入到CAD里就會出現錯誤。
-
如果是平面坐標，就不需要輸入Z軸的坐標值了。
