在CAD中有些標注符號不符合中國的國家標準。因此在需要這些符合時我們應該先把它畫出來，然后將其定義成塊 ("寫塊"的快捷鍵為"w",然后隨便保存到一個文件夾里,自已要找得到) 這樣方便下次的使用同時也提高了工作效率 ，然后利用插入塊將其引入到圖中。

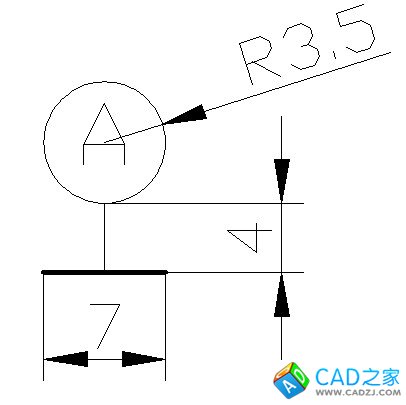

其中基準符號的最下面的那條直線應該當畫成粗實線（5mm)，而其余的就用細實線(默認的2.5mm)即可。連接圓與下面的那條直線的直線長度為3.5/5.5mm就行了。
在CAD中如何畫出基準符號A的圖文說明
