CAD文字表格轉換為EXCEL表格是設計行業內經常遇到的技術問題，過去沒有便捷的辦法去轉換，給設計師帶來了巨大的工作量和容易出錯的可能性
個人通過思考，利用CAD的坐標屬性，發明了一套簡單有效的辦法，輕松就解決了這個問題。
下面以一例園林專業的苗木表轉換來說明。
工具/原料
-
CAD軟件
-
EXCEL軟件
方法/步驟
-

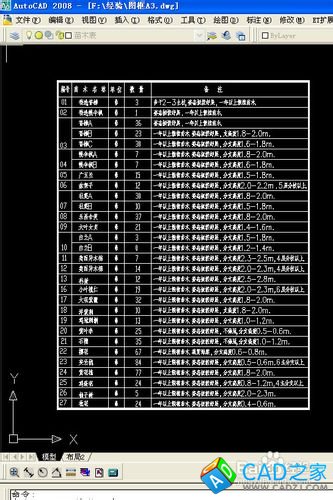

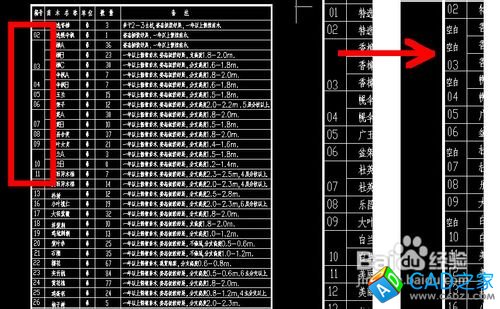

在CAD下觀看表格各單位格有無空洞，如果有空洞則填入文字補滿， 本例中空格都修改為 “空白”文字
-

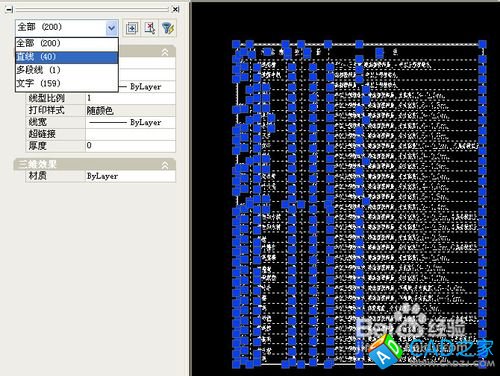

按CTRL+a全選表格，然后按下CTRL+1顯示屬性列表，檢查是否存在多行文字等的格式，如果有的話炸開，最終所有文字都轉換為普通的文字格式，如下圖
-

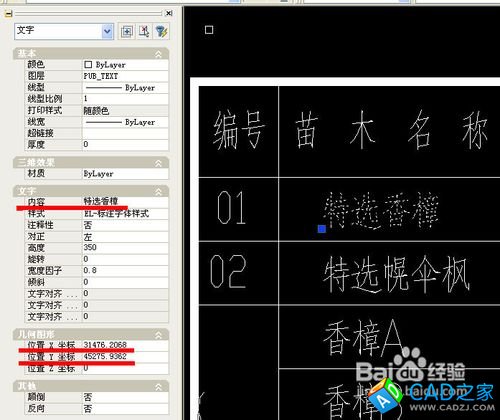

選擇其中一個文字，按CTRL+1顯示屬性，分析我們轉換文件需要的屬性。在這個例子中用紅線畫出了我們所需要的3個屬性：分別是x坐標，y坐標，文字內容
-

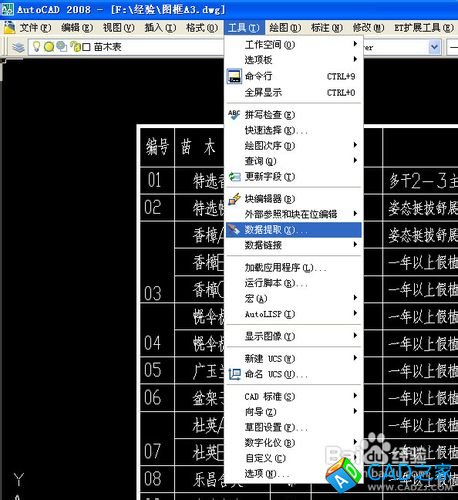

點擊工具-數據提取
-

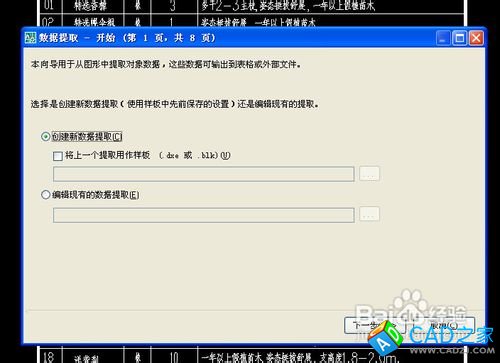

創建數據提取，第一次做這個轉換需要設置樣板的存放位置
-

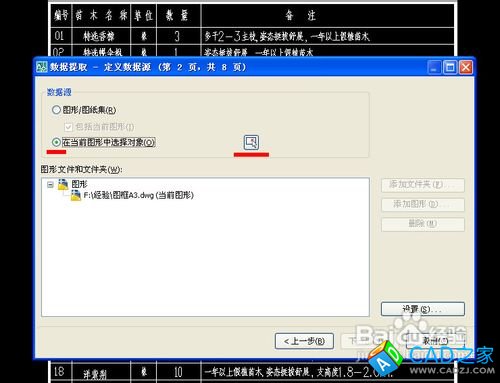

定義數據源，選擇在當前圖形中選擇對象，全選目標，點下一步
-

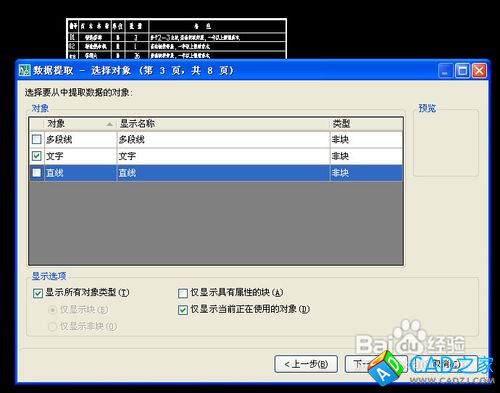

將要提取的數據對象，只勾選文字，點下一步
-

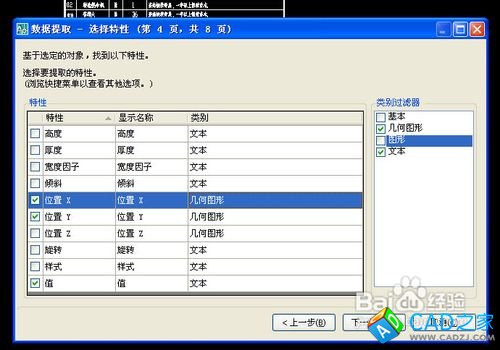

選擇特性，按照我們之前確定的只勾選3個屬性：分別是x坐標，y坐標，文字內容，點下一步
-

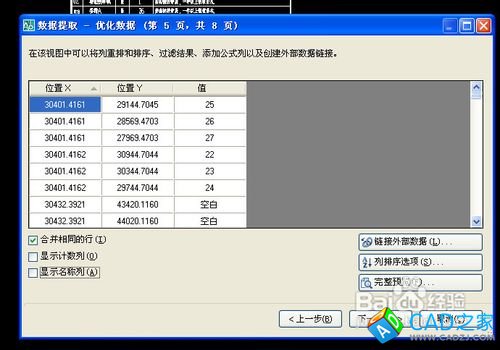

優化數據，將顯示計數列和名稱列都去掉勾選，點下一步
-

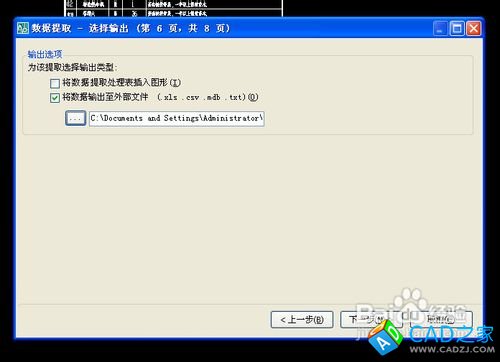

選擇另存文件位置，按照步驟直至完成
-

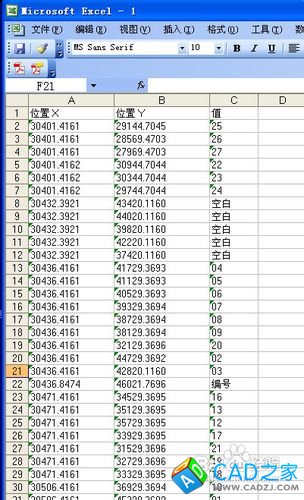

打開生成的EXCEL文件
-

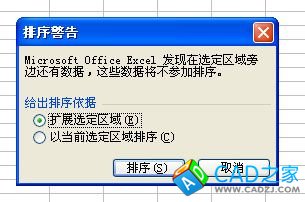

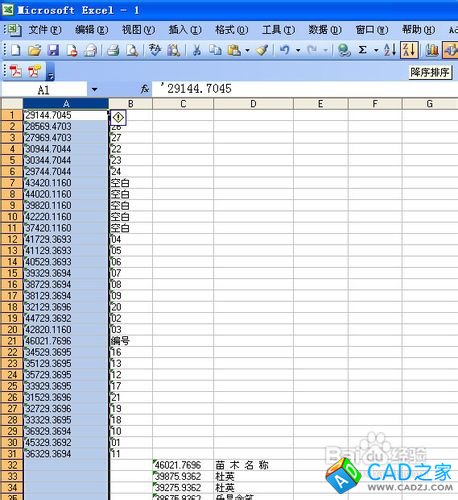

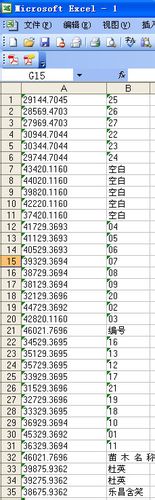

按X坐標，選擇升序排列，并注意在彈出菜單中一定要勾選擴展選定區域，點擊排序
-

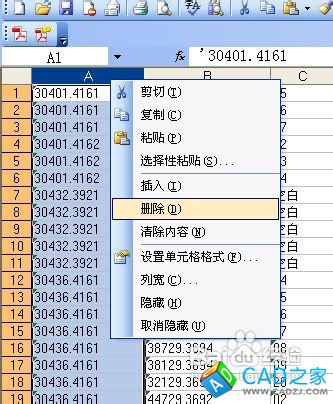

在生成的文件中，刪除表格的坐標X列，它已經沒有用處了
-

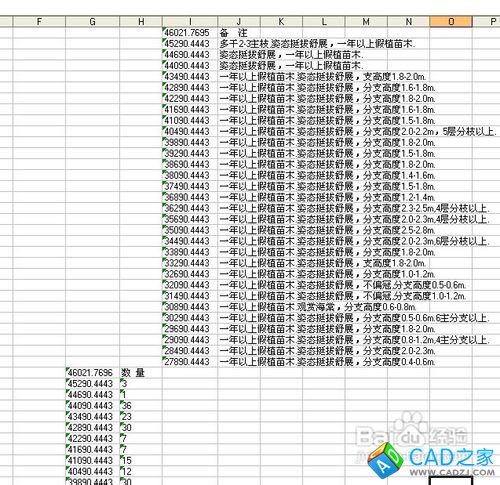

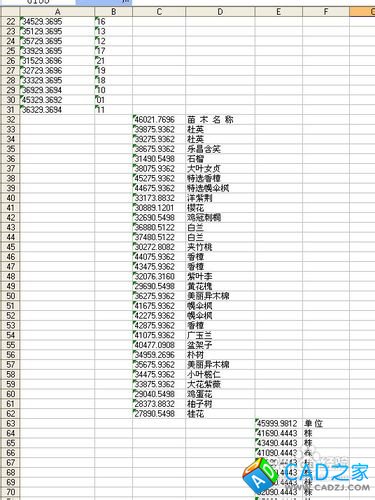

為了在之后的排列過程中不產生干擾，我們把已經明顯分開的項目，框選剪切粘貼成錯位的梯級,如下圖
-

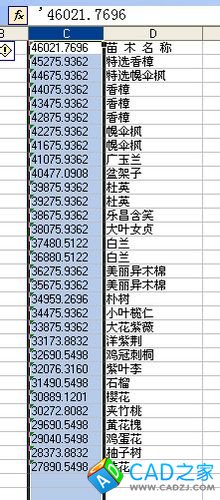

分別按照Y坐標列，做降序排列，注意是降序，并注意在彈出菜單中一定要勾選擴展選定區域，點擊排序
-

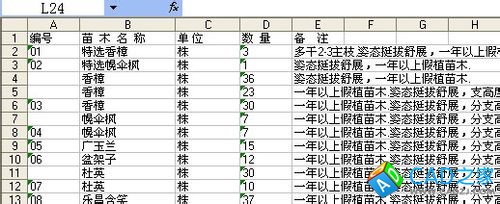

整理表格，將所有坐標列都刪除，然后將梯級的表格剪切粘貼到它該在的位置，這個很簡單了
-
將顯示為空白的文字替換為空，具體操作為 按CTRL+F 如圖 點全部替換
步驟閱讀
-

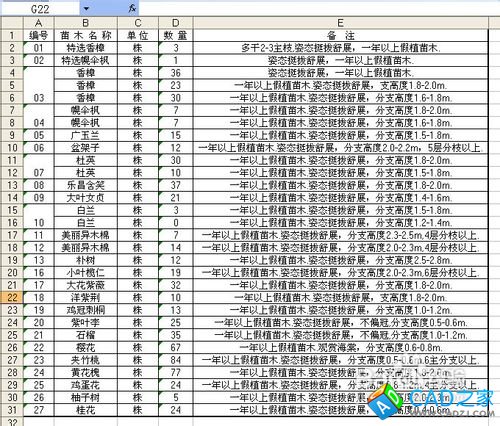

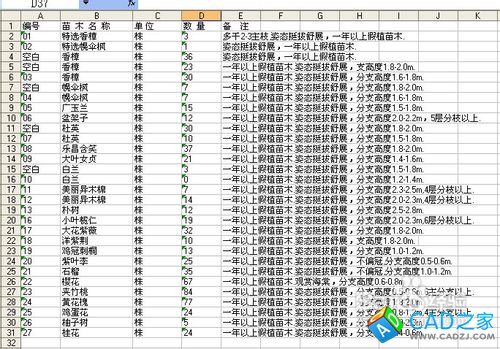

最后整理一下表格，刷一刷文字樣式，完成了最終作品，我們成功了
注意事項
-
注意理解X 和Y坐標的意義，這對我們在EXCEL中操作的理解很有幫助
