如題
上圖

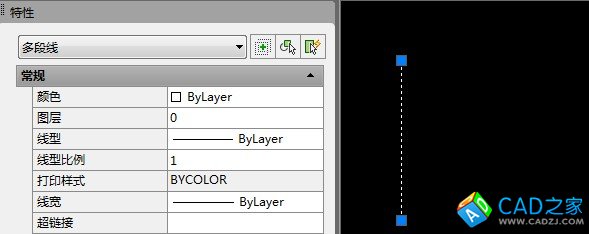

圖1
設置如下，圖2
圖3
這是從11版還是12版才開始有的新功能，10版的多段線仍然是傳統的兩端夾點。10版在圖案填充中在兩端夾點之外增加了圖標為一個小橫線的中間夾點，通過該夾點可以快速的移動填充和增/減/圓弧夾點。該功能備受好評后才再后續的版本中加入到多端線中的。
GRIPS 設置變量值為2，0為不顯示夾點，1為顯示夾點，2為在多段線上顯示其他中間夾點。你在10版中設置該變量可以發現在10版中該變量僅需0或1，只有更新的版本才能設置變量值為2.
AutoCAD如何顯示多段線中中間的夾點
時間:2014-11-12 09:32:19 來源:未知
