CAD動態文字功能非常實用，它的具體操作主要包括兩點：創建動態反應文字、修改動態反應文字，詳細的解析如下所述。

　　動態文字

　　產品介紹動態文字中的動態反應文字(Reactive text， RText)是AutoCAD擴展工具集中的一種實體，將一個文本文件的內容或一個DIESEL表達式的計算結果作為文字對象顯示在圖中是它的主要功能。在AutoCAD中使用RTEDIT命令修改該類實體，并使用RTEXT命令創建該類實體。

　　其中在AutoCAD中，必須先安裝其擴展工具(ExpressTools)，才能使用RText功能。CAD在平臺軟件中直接提供RText功能，而且它提供RText功能同AutoCAD擴展工具的RText功能完全兼容。用戶可以根據自己的實際需要，創建RTEXT實體用于顯示某個文件中的文本內容，只要文件內容發生改變，圖中RTEXT的顯示內容也會隨之改變，這樣就相當于在圖中建立了一個文件內容的外部參照，適合大量文本的保存和顯示，如一些“說明”等。另外，用戶可以通過RTEXT發掘DIESEL表達式的強大功能，在圖中創建能夠動態改變的文本，如利用DIESEL表達式的“edtime”函數，在圖中顯示當前系統時間、日期等。以下主要包括兩點：創建動態反應文字、修改動態反應文字。

　　1、動態反應文字創建

　　用戶若創建動態反應文字，只要輸入命令RText或選擇菜單“擴展工具—>文本工具—>創建RText”。圖1為CAD中輸入RTEXT命令后的提示。

　　圖1 rtext命令提示

　　首先可以設置當前的文字樣式、字高和旋轉角度，具體操作如下。通過CAD下載更新軟件之后，RTEXT命令提供如下五個選項：

　　l 文字樣式(S)：選擇文字樣式

　　l 旋轉角度(R)：定義文字旋轉角度

　　l 文件(F)：使用文件作為輸入

　　l Diesel(D)：使用DIESEL表達式作為輸入

　　l 字高(H)：定義文字高度

　　用戶如果使用文件作為輸入，在外部文件中可以把大量規格化的文本進行保存，而且可以用RTEXT在圖形中顯示出來。選擇FILE選項，會彈出文件選擇對話框，系統就會提示用戶選擇一個文本文件。

　　類似，用戶如果使用DIESEL表達式作為輸入，動態的文字可以在圖形中顯示出來，比如在圖形中顯示當前的系統時間等。用戶在選擇DIESEL選項后會彈出對話框，如圖2所示。

　　圖2 rtext編輯框

　　在該對話框中輸入或編輯DIESEL表達式。確定后選擇文本的插入位置，以下詳細進行解析三個例子，如下：

　　示例1：使用RTEXT來顯示文件方位

　　顯示文件位置，使用RTEXT，用戶可以自動記錄文件位置，并且在圖中顯示出來，無論你的文件在何處都可以進行顯示。使用RTEXT的Diesel選項，輸入內容為$(getvar， "dwgprefix")$(getvar， "dwgname")，則在圖中指定位置會顯示如圖3：

　　圖3顯示的文件名

　　示例2：使用RTEXT可以顯示日期和時間

　　顯示日期和時間，用戶可以選擇RTEXT的Diesel選項，在彈出的表達式輸入對話框中輸入如下字符串：

　　$(edtime，$(getvar，date)，DDD"， "D MON YYYY)

　　在圖中選擇適當位置后，則在圖中位置顯示如下當前日期文本：

　　圖4 顯示的日期

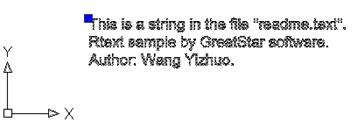

　　示例3：使用RTEXT顯示文本文件內容

　　使用文件作為輸入可以把大量規格化的文本保存在外部文件中，用RTEXT在圖形中顯示出來。選擇RTEXT的“文件”選項，彈出文件選擇對話框，可選擇一個文本文件。如圖5所示。

　　圖5鏈接文本

　　對應屬性框中的內容如圖6所示。

　　圖6屬性框顯示文本文件名

　　2、動態反應文字修改

　　修改動態反應文字，用戶可以輸入命令RTEdit，或選擇菜單“擴展工具—>文本工具—>修改RText”。

　　在已創建的Rtext上點擊。

　　命題會提供四個選項，如下：

　　u 文字樣式(S)：更改文字樣式

　　u 編輯(E)：修改內容

　　u 字高(H)：更改文字高度

　　u 旋轉角度(R)：更改文字的旋轉角度

　　其中，用戶在選擇“編輯”選項后，系統會彈出上圖所示的“Edit Rtext”對話框，如果以DIESEL作為輸入，則彈出的對話框中是原來的DIESEL表達式，可以對之進行修改。如果該RTEXT以文件作為輸入，則彈出的對話框中是該文件的內容，用戶修改后確定，則該文本文件也隨之被改變;另外，RTEXT分解會成為多行文字。

　　CAD動態文字功能的具體操作也比較簡單，用戶只要按照上述步驟進行操作，就可以很快速地完成動態文字的操作。
