利用AutoCAD里的“設計中心”能夠方便地將其它圖紙里的“塊”圖形插入到正在設計的圖紙里（事實上也可以將其它圖紙里的“文字樣式”、“標注樣式”、“圖層”等等添加到正在設計的圖紙里）。

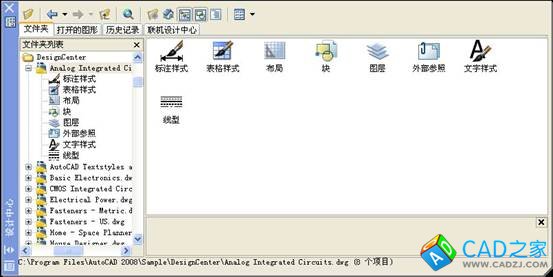

    操作菜單“工具”——“選項板”——“設計中心”，或者簡單地在按“Ctrl”鍵的同時按下大鍵盤上的數字鍵“2”，都可以打開設計中心。

    設計中心的左側是樹形的文件夾列表，和資源管理器一樣，可以很方便地找到需要的圖紙文件。
    如果經常要用到某個文件夾或者圖紙文件，可以在這個文件夾或者圖紙文件上右擊鼠標，再點擊“設置為主頁”，今后只要點擊設計中心上方的帶有小屋子圖案的“主頁”按鈕，就會立刻定位到設置成主頁的文件夾或者圖紙文件。
    也可以干脆將經常要用到某個文件夾或者圖紙文件添加到收藏夾，方法是在這個文件夾或者圖紙文件上右擊鼠標，再點擊“添加到收藏夾”，用的時候點擊設計中心上方 “主頁”按鈕左邊的“收藏夾”按鈕就可以打開“收藏夾”，經常上網的朋友不會不懂收藏夾的使用吧？
    定位到需要的圖紙文件以后，雙擊“塊”圖標，就會顯示該圖紙里包含的“塊”圖形，在要用的“塊”圖形上雙擊，或者右擊后點擊“插入塊”，就會彈出“插入”對話框，在對話框里鍵入要縮放的比例和旋轉的角度后點擊“確定”可以將該“塊”圖形插入到當前正在設計的圖紙里。如果縮放的比例是1，旋轉的角度是0，也可以直接將該“塊”圖形用鼠標拖入當前的圖紙里。

    下面舉個例子說明怎樣將經常要重復用到的圖形創建成“塊”并集中到一個文件里，方便將來在設計中心里調用它。
    第一步，在AutoCAD里新建一個文件，畫一個圓，再在旁邊畫一個矩形（作為例子，這里將簡單圖形圓和矩形創建成“塊”，實際工作中你將創建的可能是復雜的圖形，還可能帶有屬性定義。
   第二步，鍵入命令block并回車，彈出“塊定義”對話框，如圖。


    在對話框的“名稱”里鍵入“圓”，點擊“選擇對象”左側的按鈕，對話框暫時隱去，在圖紙上點擊剛才畫的圓并回車，對話框重新顯現；點擊對話框里“拾取點”左側的按鈕，對話框再次暫時隱去，捕捉并點擊圓心，對話框再次重新顯現，在“保留”、“轉換為塊”、“刪除”三個選項里點選“轉換為塊”；最后點擊“確定”，關閉對話框。
    第三步，重復第二步的操作將矩形也轉換成“塊”。
    第四步，保存文件名為“我的塊”，當然可以將文件保存成其它容易記憶的名字。
    現在打開設計中心，找到你創建的文件，試試，可以用了吧？

    AutoCAD里自帶許多 “塊”文件，涉及到機械、電子電路、家裝、建筑等領域常用的圖形，它們在AutoCAD安裝目錄的SampleDesignCenter、SampleDynamic Blocks、SampleMechanical Sample路徑下，在設計中心里可以任意調用。如果你沒有修改過“主頁”位置，AutoCAD默認的“主頁”就是在SampleDesignCenter。

    如果你在源文件里將“塊”圖形進行了修改，設計中心里是不會自動更新的，這時候只有在設計中心里右擊這個“塊”圖形，并點擊“僅重定義”來進行手工更新。

    也許有人要問，為什么不用wblock命令將圖形直接創建成外部“塊”文件，再用insert命令插入當前設計圖紙呢？原因是wblock命令只能創建外部“靜態塊”而不能創建外部“動態塊”，如果你創建的是動態塊就只能借助設計中心或是“工具選項板”了。關于“動態塊”和“工具選項板”我將在另外的文章里介紹。#p#分頁標題#e#
