在AutoCAD繪制圖形中如何對兩相交圖元進行差集運算,請幫忙解答？

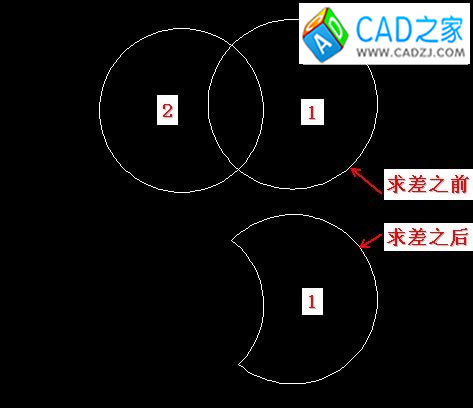

首先，繪制兩相交圖形（在這里我繪制兩相交圓），然后將相交圓創建成面域，接著在命令行輸入差集快捷鍵“su” ，回車，這時命令行提示選擇對象（即從中減去的實體、曲面或面域），在這里我選擇圓1，回車。命令行提示再次選擇對象（這次是選擇要減去的實體、曲面或面域），我選擇圓2，回車，完成兩相交圓差集的運算.
