使用掃掠功能使圖形沿一個路徑形成一個實體
-

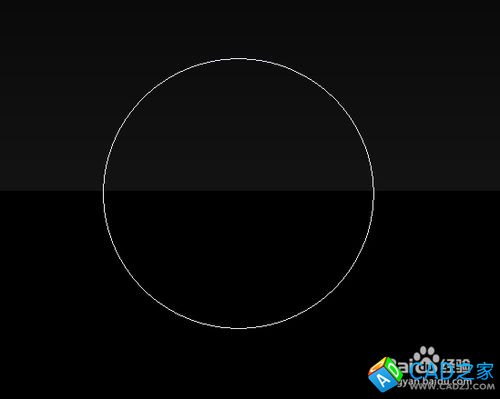

首先俯視圖上畫一個圓，作為掃掠圖形。這里的圓是我舉例說明，你也可以畫其他圖形
-
-

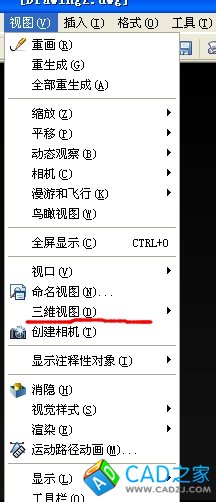

然后點擊視圖，點擊左視圖，這時，我要在左視圖上繪圖路徑圖形，所以我要設置ucs

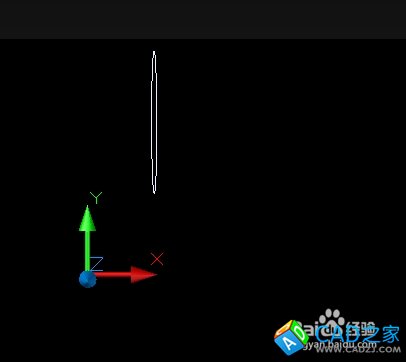

我輸入ucs回車，輸入v回車，就是將左視圖作為當前視圖繪制。

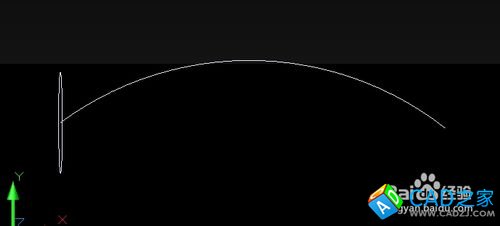

我捕捉到圓心繪制一條圓弧經過圓心
-

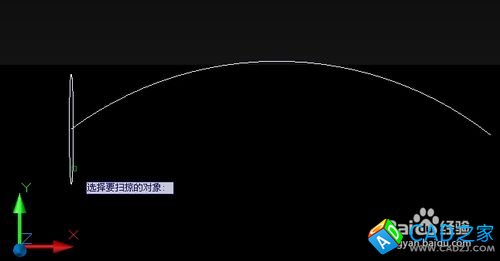

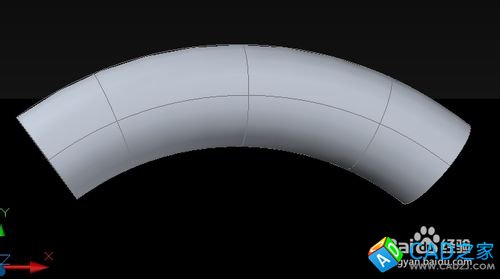

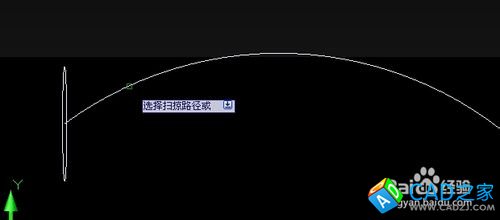

然后，我點擊掃掠命令按鈕，點擊圓圖形回車，點擊路徑圖形圓弧回車，就得到一個掃掠實體圖形了。
