圖11

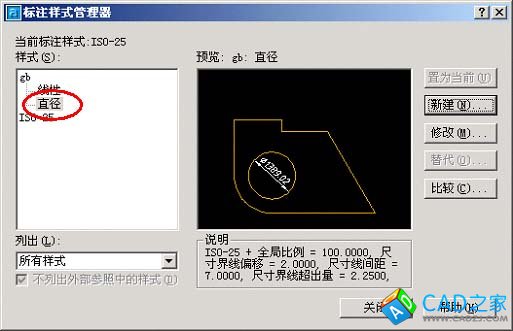

11，點擊“確定”完成gb樣式下的直徑標注子樣式。
圖12
12，半徑標注子樣式與直徑標注的設置完全相同。
注：即使是建筑圖，其直徑、半徑、角度尺寸仍用箭頭。半徑標注子樣式與直徑標注的設置完全相同。
圖13

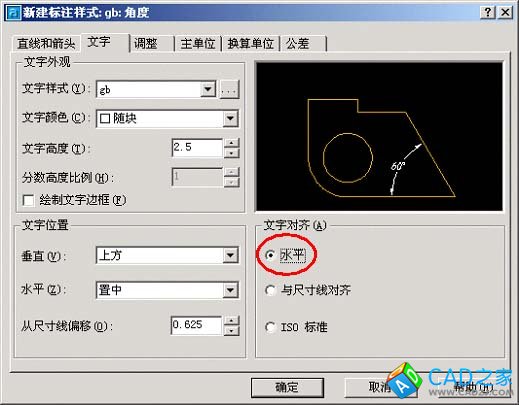

13, 設置角度標注子樣式。
角度標注國標要求文字水平注寫。
圖14

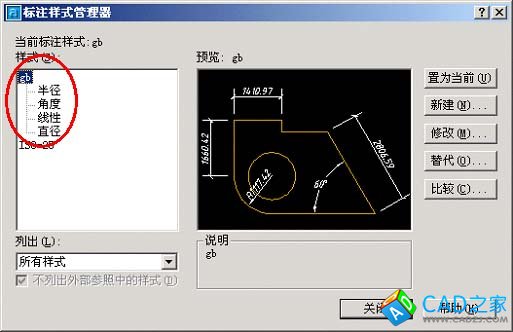

14，OK，符合國標的尺寸標主樣式設置完畢，將gb樣式置為當前樣式即大功告成。
是不是有些麻煩，沒關系，將設置好的樣式保存與自己的樣圖中。
圖15
