前一篇跟大家分享了AutoCAD 2010用戶界面的使用和技巧，這次想和大家交流一下2010一些新功能的使 用技巧。 2010增添了很多功能，以下就曬曬我對參數化繪圖功能的使用心得，希望大家可以補充。參數化：幾何約束

此主題相關圖片如下：
參數化特性是AutoCAD 2010中新增的功能，這個功能能夠使AutoCAD對象變得比以往更加智能！參數化 繪圖的兩個重要組成部分就是幾何約束和尺寸約束——現在都已經集成在AutoCAD中。幾何約束支持對象或關鍵點之間建立關聯。傳統的對象捕捉是暫時性的，而現在，約束被永久保存在對象 中，以能夠更加精確的實現設計意圖。例如，您可能希望兩條線段始終保持垂直狀態，或使一個弧形和一 個圓形始終保持同心狀態。 Ribbon是定義幾何約束的有效方式。我們可以利用“參數化”選項卡添加和控制幾何約束。同時也可以使用“ 幾何約束”進行命令，方法多樣，就看咱們習慣用哪個了。添加約束添加約束時只需選擇一個幾何約束工具（例如“平行”），然后選擇兩個我們希望保持平行關系的對象。選擇 的第一個對象非常重要，因為第二個對象將根據第一個對象的位置進行平行調整。所有的幾何約束都遵循 這個規則。約束特性快速入門：
此主題相關圖片如下：

此主題相關圖片如下：

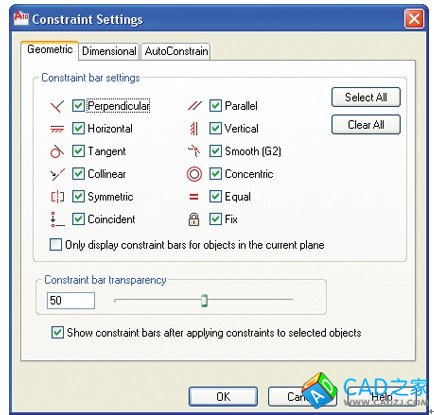

對象上的幾何圖標表示所附加的約束。可以將這些約束欄拖動到屏幕的任意位置，也可以通過選擇ribbon界 面上的“隱藏全部”或“顯示全部”功能將其隱藏或恢復。“顯示”選項選擇希望顯示約束欄的對象。還可以利用“約束設置管理器”對多個約束欄選項進行管理。
此主題相關圖片如下：

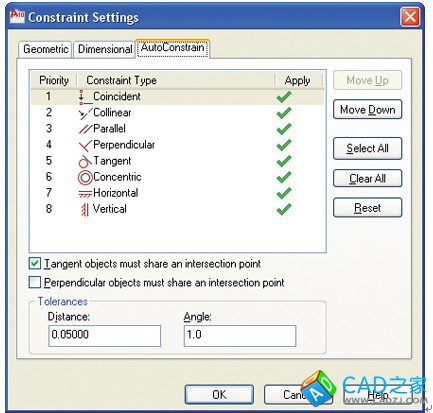

自動約束這是一款有史以來最棒的工具！選定一組之前繪制的對象后，AutoCAD將自動根據我們的需求對其進行約 束。利用“約束設置管理器”中的“自動約束”選項卡，能夠設置優先級和容限等參數，同時如果我們不想使用 ribbon，“約束設置”命令也可以實現相同的效果。
此主題相關圖片如下：

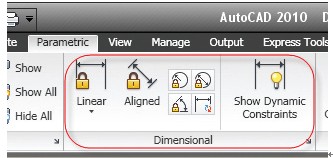

參數化：尺寸約束 AutoCAD中的幾何體和尺寸參數之間始終保持一種驅動的關系。我們繪制一條長度適當的線段，然后修改 它的尺寸參數。根據尺寸對幾何體進行驅動意味著什么？當我們改變尺寸參數值時，幾何體將自動進行相 應更新！這正是AutoCAD 2010的新特性之一。 “尺寸約束”位于ribbon界面中“參數化”選項卡的中部。同樣我們也可以使用“尺寸約束”命令。
此主題相關圖片如下：

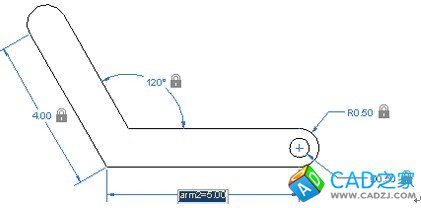

我們可以在這里找到標準類型的尺寸，而且這些尺寸能夠對幾何體進行驅動。例如，我們使用“半徑”選項改 變一個圓形的尺寸，然后通過簡單地改變尺寸參數值對該圓形進行控制。如此，對幾何體進行尺寸約束、 尺寸變更和尺寸限定就變得容易很多了。當兩個孔需要始終保持3mm的間距時，就可以通過尺寸約束強制 保持此距離，而幾何體其它部分發生的任何變化都不會對其產生影響。同時，我們可以使用“尺寸限定（DIMCONSTRAINT）”命令將傳統的尺寸轉化為新的約束尺寸。
此主題相關圖片如下：

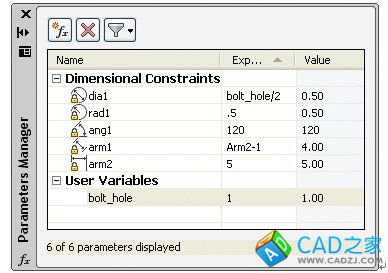

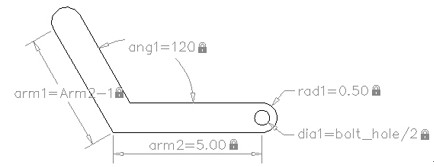

“鎖定”圖標能有效區分約束尺寸和傳統尺寸。它們的尺寸是恒定縮放的（始終保持同一尺寸），幾何約束尺 寸不可變更。每個圖標都指定一個名稱，例如D1或Ang1。可以通過參數管理器對這些名稱進行全面定制， 此外，我們還能創建我們自己的用戶參數。同時可以根據其它參數值對表達式進行設置。
此主題相關圖片如下：

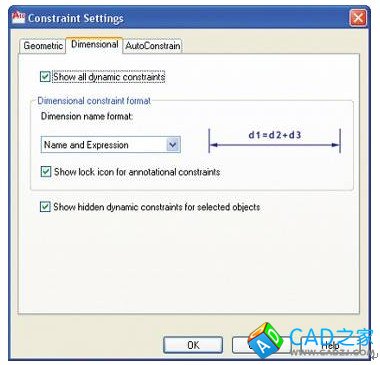

約束設置管理器能夠對尺寸約束的顯示進行控制。可以利用其只顯示參數值而不顯示表達式，或關閉“鎖定” 圖標。
此主題相關圖片如下：

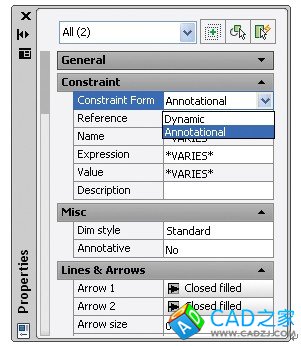

通過雙擊尺寸文本或在參數管理器中改變參數值，對尺寸約束進行編輯也會變得非常簡單快捷。還可以將 約束更名為我們更喜歡或者更恰當的名稱。變更為標注尺寸尺寸約束可以打印嗎？一般來說都會產生疑問，但是只需選定希望打印的尺寸，然后使用“特性管理器”將其 轉化為標注尺寸即可。您還可以控制樣式和大小。
此主題相關圖片如下：
而且令人高興的是，它們仍為標注智能幾何約束，這意味著我們依舊可以簡單方便地通過雙擊改變這些參 數值！
此主題相關圖片如下：
同時要提醒大家，如果您希望從一開始就使用標注尺寸，請將“CCONSTRAINTFORM”系統變量設為“1”或在 “尺寸約束”命令中選擇“形狀”選項。 還有很多新功能，大家都各抒己見，說說這些新功能的使用技巧，希望我的這部分內容能給各位提供些參 考。
