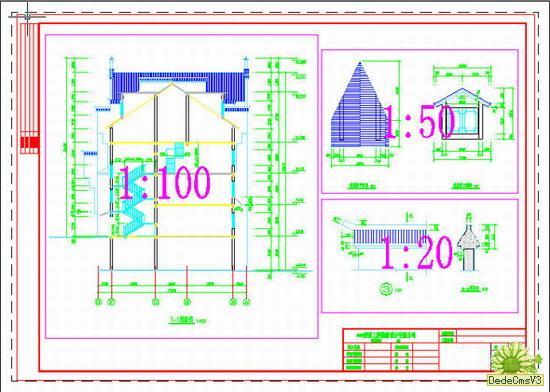

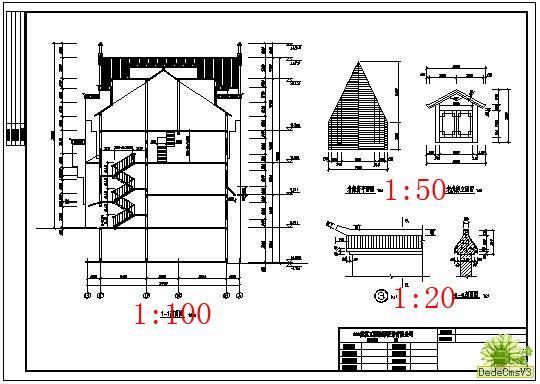

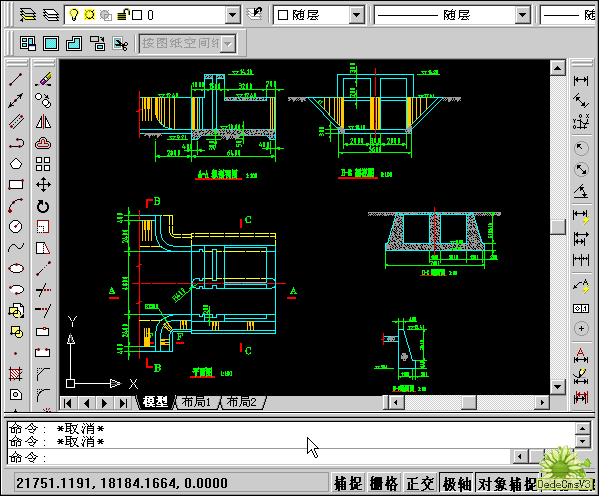

圖例：A2圖紙打印3種不同比例的圖形：1:100----1個，1:50----2個，1:20----2個。
軟件平臺：AutoCAD2000以上各版本，無任何外掛。

一紙多比例的圖，通常可以按2種方法來完成：第一是在模型空間繪制、模型空間打印；其次是在模型空間繪制、圖紙空間打印。

第一種方法：模型空間繪制、模型空間打印

大致步驟如下：
1,繪圖環境設置 圖層、文字樣式、尺寸樣式等。關鍵在于設置用于三個不同比例的圖形的標注樣式（dim100、dim50、dim20）。
2,繪圖
1-1剖面圖――1:100的圖。按實際尺寸以mm為單位1:1繪制。
老虎窗――1:50的圖。按實際尺寸以mm為單位2:1繪制（可以按1:1繪制后放大2倍）。
大樣圖――1:20的圖。按實際尺寸以mm為單位5:1繪制（可以按1:1繪制后放大5倍）。
3,標注尺寸 分別用不同的標注樣式，不能用同一個樣式標注三個不同比例的圖。
4,打印 選擇打印機、打印樣式表、圖紙、打印區域、打印比例（三個圖用同一個1:100）。
以下第二貼～第五貼說明具體操作方法。

圖1

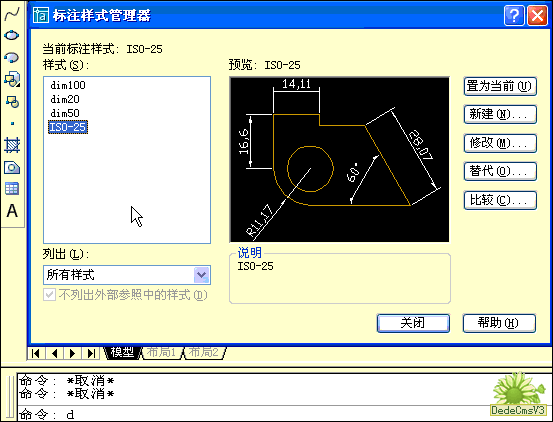

設置尺寸標注樣式

dim100―用于標注1:100的圖。設尺寸文字高3.5（這是打印出來要求的大小。還有“箭頭大小”等參數也一樣），在“調整”下設置“使用全局比例”100，這樣字高實際為3.5x100=350，所以1:100打印后正是3.5mm高。
d50―用于標注1:50的圖。由于這個圖的尺寸放大了2倍（參看下一貼），所以“測量比例因子”設為0.5。其它同dim100。
dim20―用于標注1:20的圖。此圖放大5倍，“測量比例因子”設為0.2。

圖2

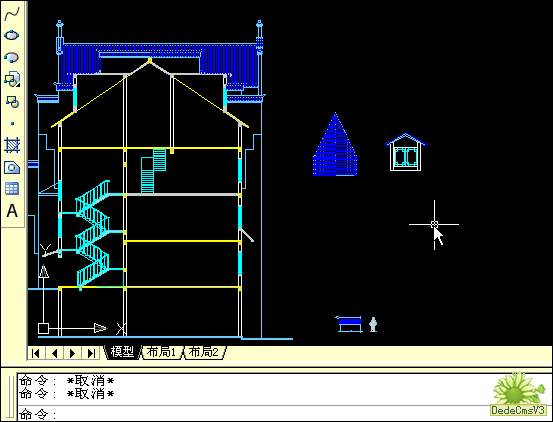

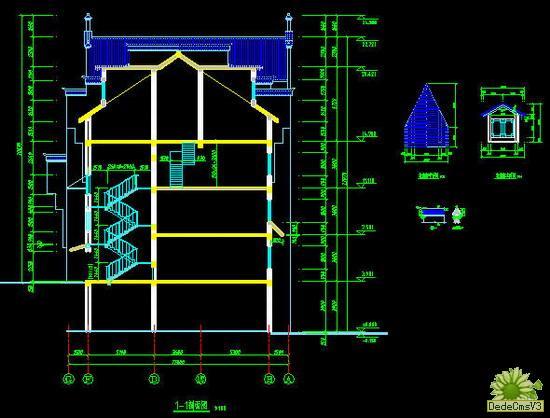

繪圖：各圖均按1:1以mm尺寸繪制完成。

由于各圖需要在模型空間打印在同一張圖紙上，因此各圖的打印比例是一樣的，這里按1:100打印。為了使老虎窗的兩個圖1:100打印出來后為1:50的圖，因此事先把它放大2倍。同理，另兩個大樣放大5倍，以使1:100打印后實為1:20的圖。

圖3

尺寸標注

以d100為當前樣式，標注1-1剖面圖；以dim50標注老虎窗；以dim20標注大樣。完成之后，不同比例的圖形上的尺寸對象“大小”是一樣的。

圖4

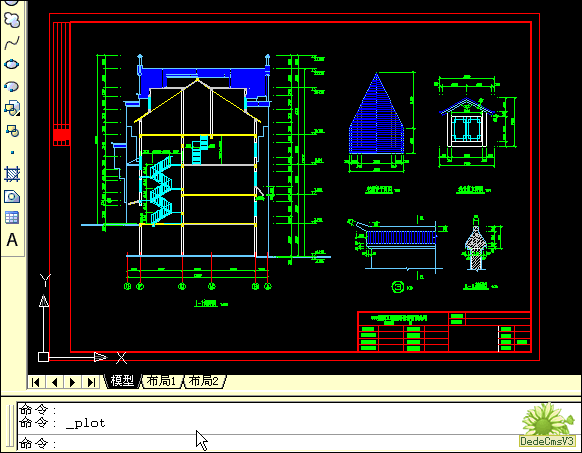

打印

選擇打印機（我的HP450C）、圖紙尺寸User-A2（我的自定義尺寸630x450）、選擇打印范圍、打印比例、打印樣式等……

第二種方法：模型空間繪制、圖紙空間打印

大致步驟如下：
1,繪圖環境設置 這里尺寸樣式要分別設置“全局比例”的。
2,繪圖 按實際尺寸繪制各圖，無論圖形按什么比例打印，一律1:1輸入mm尺寸繪制。繪制完成后也無需縮放。
3,標注尺寸 仍然在模型空間標注。
4,布局設置 主要包括頁面設置與視口創建……

以下說明具體操作方法

圖6

尺寸樣式設置：仍然需要設置3個尺寸樣式，但是與模型空間打印時的設置有所不同。

在圖紙空間，圖形的打印比例是由視口比例來確定的。不同的比例需要不同的視口，此例需要創建3個視口，其比例分別為1:100、1:50、1:20。這樣，一張圖紙就打印出了3個不同比例的圖形。
可以看出，圖紙空間打印與模型空間打印有兩點不同：一是圖形不作縮放，均為1:1畫圖；二是打印比例（視口比例）分別設定。因此，尺寸也是也有兩點不同：一是3個尺寸樣式中“測量單位比例因子”均設為1，二是“全局比例因子”分別設為100、50、20。

圖7

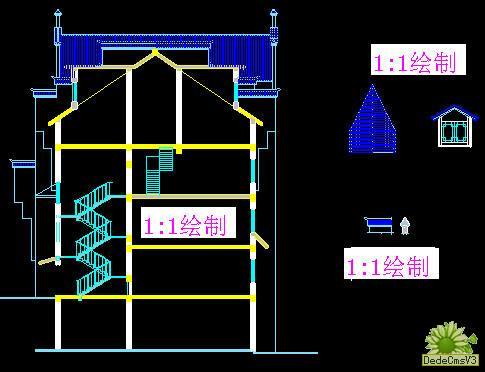

繪圖

按1:1以mm尺寸繪制完成各圖，無需縮放。

圖8

尺寸標注

同樣分別用不同的樣式來標注不同比例的圖（操作與方前述第四貼完全一樣）。
完成之后，不同比例的圖形上的尺寸對象“大小”是不一樣的。

圖9

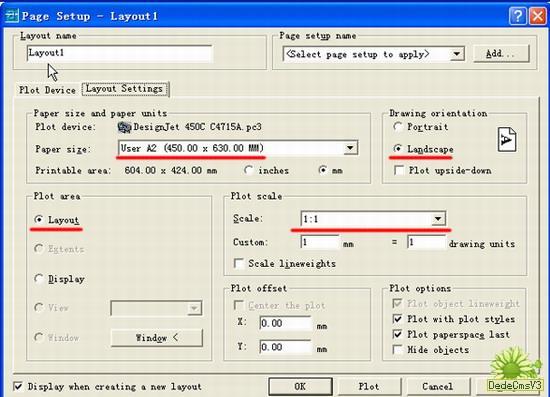

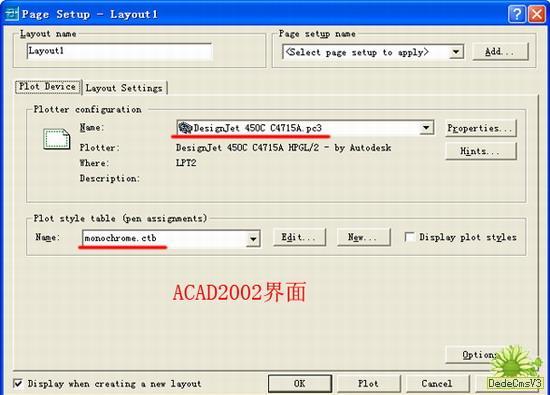

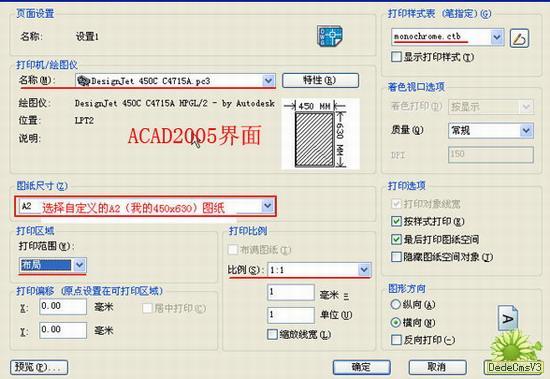

頁面設置

點擊“布局1”彈出頁面設置對話框。如果沒有彈出（也許已有視口布置，將其刪除），右擊“布局1”，選擇“頁面設置”，點擊“修改”，這時會彈出頁面設置對話框。按以下設置：選擇打印機、圖紙尺寸……

#p#分頁標題#e#

圖10

圖11

圖12

這是另一個頁面設置的操作

圖13

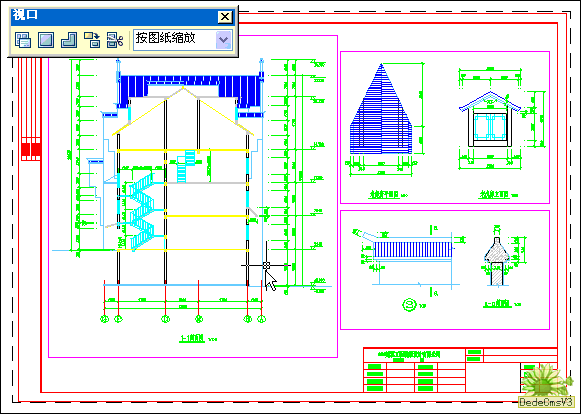

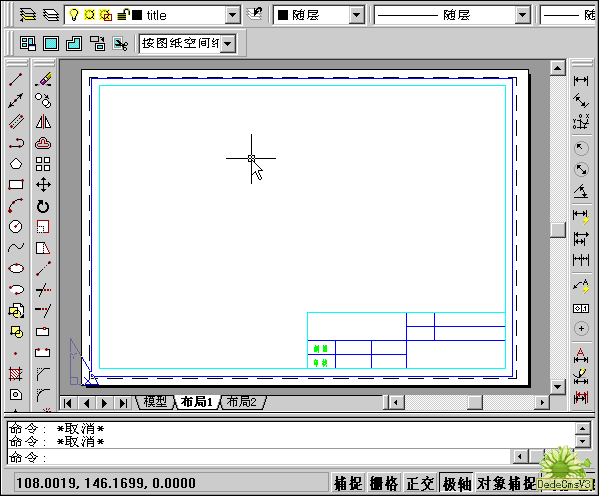

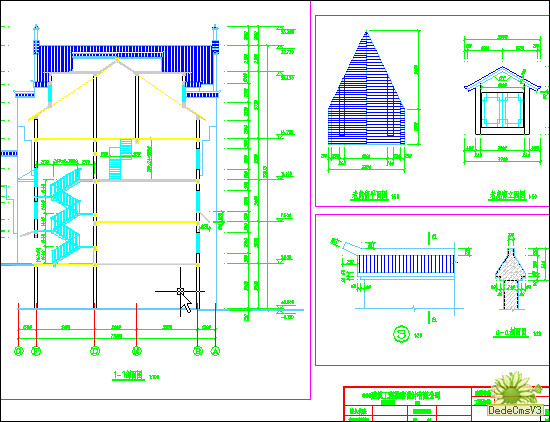

創建視口

分別新建3個視口，調整視口內圖形，設定視口比例并鎖定……OK！

圖14

創建視口的基本操作

設置名為“視口”的圖層，設置為不可打印。
可以創建矩形視口（“單個視口”命令）和多邊形視口（“多邊形視口”命令）。
利用夾點操作可以改變視口大小、可以移動位置、可以刪除視口……
一個視口內包含模型空間的全部圖形。雙擊視口內任一點，縮放操作使需要打印的圖形在視口內顯示。
選擇視口后，可以在“視口”工具欄設置視口比例，這是視口內圖形的打印比例。
選擇視口后，右擊鼠標可以選擇“視口顯示鎖定”
……

這是另一個視口創建的操作

圖15
