1.命令格式
命令行：Arc (A)
菜 單：[繪圖]→[圓弧(A)]
工具欄：[繪圖]→[圓弧]
圓是工程制圖中常用的對象之一。創(chuàng)建圓弧的方法有多種，有指定三點畫弧，還可以指定弧的起點、圓心和端點來畫弧，或是指定弧的起點、圓心和角度畫弧，另外也可以指定圓弧的角度、半徑、方向和弦長等方法來畫弧。中望CAD 2010提供了10種畫圓弧的方式，如圖3-3所示：
1. 操作步驟
以下介紹其中的兩種方式繪制圓弧。
1) 三點畫弧，按如下步驟操作，如圖 3-4：
命令: Arc 執(zhí)行Arc命令
回車利用最后點/圓心(C)/跟蹤(F)/<弧線起點>: 指定第1點
角度(A)/圓心(C)/方向(D)/終點(E)/半徑(R)/<第二點>: 指定第2點
終點: 指定第3點#p#分頁標題#e#

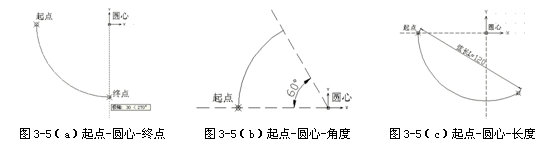

2) 指定中心點繪制圓弧，有以下三種方式創(chuàng)建所需圓弧對象：
|
|
圖3-5（b）起點-圓心-角度 |
圖3-5（c）起點-圓心-長度 |
圖3-5（a）起點-圓心-終點
以起點-圓心-長度為例，繪制圓弧，按如下操作步驟：
命令: Arc 執(zhí)行Arc命令
回車利用最后點/圓心(C)/跟蹤(F)/<弧線起點>: 指定圓弧的起點
角度(A)/圓心(C)/方向(D)/終點(E)/半徑(R)/<第二點>:C 輸入C
圓心(C) : 指定圓弧的圓心
角度(A)/弦長(L)/<終點>: L 輸入L#p#分頁標題#e#
弦長(L): 120 輸入120
