AutoCAD制作逼真金屬軟管全過程

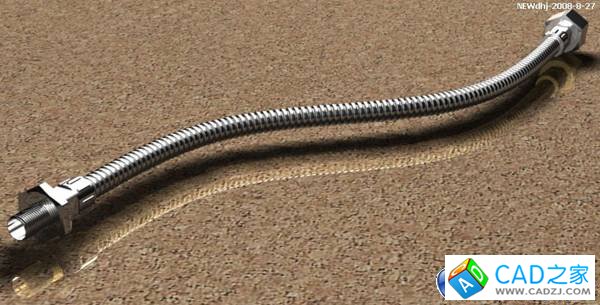

先看效果圖：

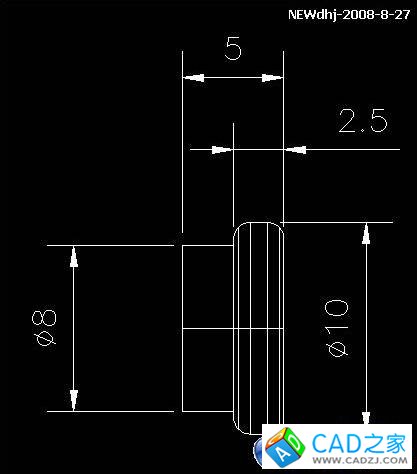

1、畫一個單元實體

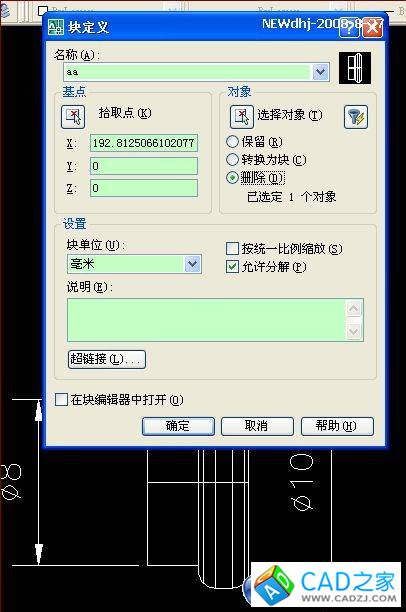

2、對象定義塊，取名aa ，拾取點在圓心，確定www.myxzmdy.cnCAD教程網

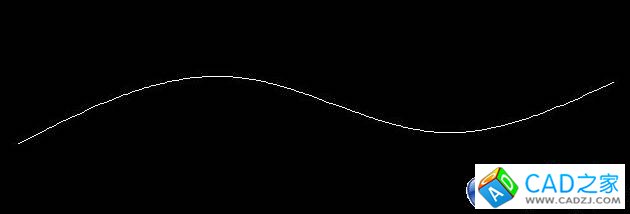

3、畫一條曲線

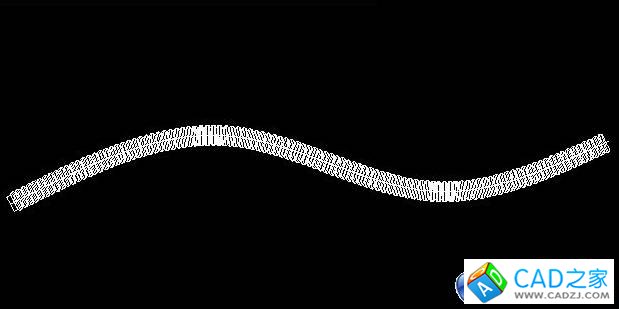

4、ME
命令: MEASURE
選擇要定距等分的對象：選曲線
指定線段長度或 [塊(B)]: b
輸入要插入的塊名: aa
是否對齊塊和對象？[是(Y)/否(N)] <Y>:Y
指定線段長度: 3.5

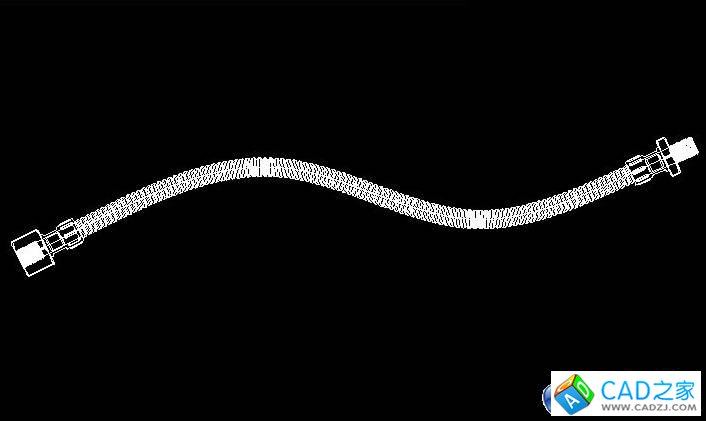

5、分解，配上接頭
6、渲染
