要想生成非圓凸模的主視圖，只需對頂點集V1進行處理。在V1中任取一點，根據此點的X坐標確定一條過此點且平行于Y軸的直線，求此直線與圖3b中所有線段的交點，并根據交點的數目及交點與點集中相應點的關系，確定棱線的可見與不可見性。例如，對于點集V1中的P點，過P點且平行于Y軸的直線L1與圖3b中各線段的交點只有P點，在投影生成圖3a時，沒有投影面會阻擋此棱線，因而，此棱線在圖3a中是實線；對于點集V1中的L點，過L點且平行于Y軸的直線L2與圖3b中各線段的交點有J1、K、L、J2點，在此情況下，若要確定棱線是可見還是隱藏，必須比較J2、K、J2三個交點與L點的關系，即比較這四點的Y坐標值的大小，若L點的Y坐標值不小于其它三個交點的Y坐標值(即YL≤YJ1) and (YL≤YK) and (YL≤YJ2)，則這條棱線在圖3a中應為實線(可見的)；只要其它三個交點中有一個點的Y值坐標值不小于L點的Y坐標值，如圖3中：YL≥YJ1，YL≥YK，YJ2≥YL，則此棱線在圖3a中應為虛線(不可見的)。采用相同的方法，依次對點集V1中的各點進行計算和比較，并給定凸模的高度尺寸，即可得到圖2中零件的沖裁凸模，如圖3a所示。在生成凸模后，將用于生成凸模的多邊形圖3b刪除，把根據零件圖偏移后的圖形調入，再用尺寸標注命令即可得到各圖素的精確尺寸。用計算機自動處理此過程的流程圖如圖4所示。 #p#分頁標題#e#

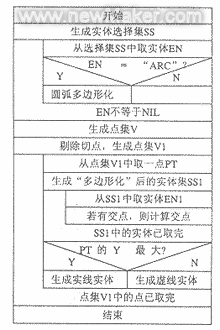

圖4凸模生成的流程圖

三、凹模的自動生成

對于非圓凹模，首先需要確定凹模的外圍尺寸，在確定了凹模的大小后，其內腔的生成方法與非圓凸模基本相同，只是在生成前需選定一剖切線，求出剖切線與各實體的交點，重新生成封閉線，然后再用與生成非圓凸模相同的方法，即可生成非圓凹模。

四、結論

針對設計非圓凸模和非圓凹模的復雜性，利用“圓弧多邊形化”方法，對圓弧進行離散，并找到了一種利用計算機生成非圓凸模和非圓凹模的方法，實現了非圓凸模和非圓凹模的自動設計，提高了設計效率和設計質量。
