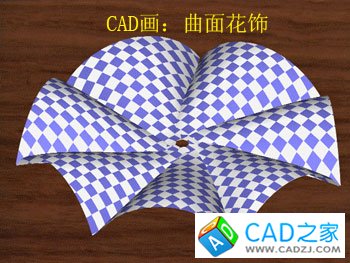

AutoCAD畫曲面花飾
1.西南等軸測圖
2.設網格密度
命令: surftab1
輸入 SURFTAB1 的新值 <10>: 16
命令: surftab2
輸入 SURFTAB2 的新值 <10>: 16
3.繞 X 軸旋轉旋轉UCS
命令: _ucs
當前 UCS 名稱: *世界*
輸入選項
[新建(N)/移動(M)/正交(G)/上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)/?/世界(W)] <世界>: _x
指定繞 X 軸的旋轉角度 <90>:回車
4.圓弧和直線
2.設網格密度
命令: surftab1
輸入 SURFTAB1 的新值 <10>: 16
命令: surftab2
輸入 SURFTAB2 的新值 <10>: 16
3.繞 X 軸旋轉旋轉UCS
命令: _ucs
當前 UCS 名稱: *世界*
輸入選項
[新建(N)/移動(M)/正交(G)/上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)/?/世界(W)] <世界>: _x
指定繞 X 軸的旋轉角度 <90>:回車
4.圓弧和直線
圓弧
命令: a ARC 指定圓弧的起點或 [圓心(C)]: 0,0
指定圓弧的第二個點或 [圓心(C)/端點(E)]: e
指定圓弧的端點: 280,0
指定圓弧的圓心或 [角度(A)/方向(D)/半徑(R)]: d 指定圓弧的起點切向: 60
直線
命令: l LINE 指定第一點:0，0
指定下一點或 [放棄(U)]: 140,50,-295
指定下一點或 [放棄(U)]: 280,0
兩直線相交與點（A）
命令: l LINE 指定第一點:用鼠標捕線段1上靠近末端的一點
指定圓弧的第二個點或 [圓心(C)/端點(E)]: e
指定圓弧的端點: 280,0
指定圓弧的圓心或 [角度(A)/方向(D)/半徑(R)]: d 指定圓弧的起點切向: 60
直線
命令: l LINE 指定第一點:0，0
指定下一點或 [放棄(U)]: 140,50,-295
指定下一點或 [放棄(U)]: 280,0
兩直線相交與點（A）
命令: l LINE 指定第一點:用鼠標捕線段1上靠近末端的一點
指定下一點：用鼠標捕線段2上靠近末端的一點
直線與線段1、線段2兩線相交B、C兩點，用修改→打斷點，打斷點為B、C、
5. 繪圖→曲面→邊界曲面：
5. 繪圖→曲面→邊界曲面：
選擇用作曲面邊界的對象 1: 線段1
選擇用作曲面邊界的對象 2: 線段2
選擇用作曲面邊界的對象 3: 圓弧
選擇用作曲面邊界的對象 4: 線段BC
選擇用作曲面邊界的對象 2: 線段2
選擇用作曲面邊界的對象 3: 圓弧
選擇用作曲面邊界的對象 4: 線段BC
6.在俯視圖里環形陣列：7個，角度360。中心點A，。
7.渲染。
7.渲染。
