本文給出了一個AutoCAD小錘頭實體建模實例。

　　錘子是我們?nèi)粘Ｉ钪幸环N常用的工具，錘子的構造雖然很簡單，作用卻很大。錘頭的樣子有很多，下面我們就用Autocad來制作一把有“鍥體”的錘頭。

　　創作工具：AutoCAD 2004中文版

　　創作要點：在制作過程中，將用到Circle(圓)、Extrude(拉伸)等命令。

　　1、錘頭的中間部位

　　選擇“視圖”中的“三維視圖”下的“西南等軸測”命令，切換視點。然后單擊"長方體"按鈕或者在命令行直接輸入BOX。

　　命令：BOX

　　指定長方體的角點或者[中心點(CE)]<0,0,0>：

　　指定角點或者[立方體(C)/長度(L)]：75，50，50

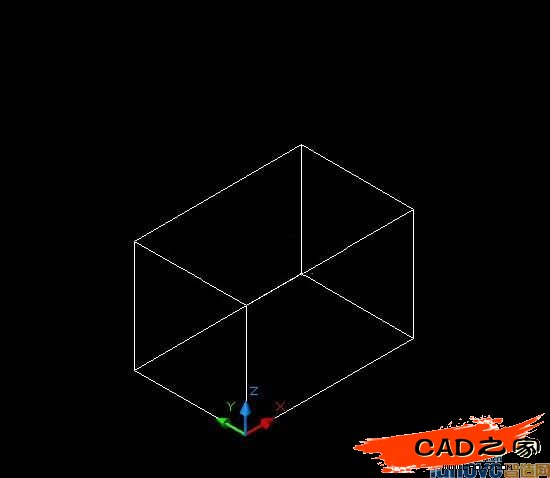

　　效果如圖1所示：

　　2、錘頭的鈍面

　　在命令行中輸入U(xiǎn)CS。

　　命令：ucs

　　當前Ucs名稱：*世界*

　　輸入選項[新建(N)/移動(M)/正交(G)/上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)?/世界(W)]<世界>：Y

　　指定繞Y軸的旋轉角度<90>:-90

　　單擊“正多邊形”按鈕或者在命令行中直接輸入Polygon。

　　命令：Polygon

　　輸入邊的數目<4>：8

　　指定正多邊形的中心點或[邊(E)]:25,25,-75。

　　輸入選項[內接于圓(I)/外切于圓(C)]：C

　　指定圓的半徑：25

　　單擊“拉伸”按鈕或者在命令行中直接輸入Extrude。

　　命令：Extrude

　　當前線框密度：Isolines=4

　　選擇對象：選擇八邊形

　　選擇對象：

　　指定拉伸高度或者[路徑(P)]：-50

　　指定拉伸的傾斜角度<0>：

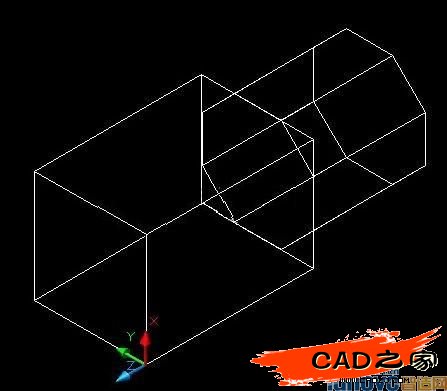

　　效果如圖2所示：

　　3、錘頭的利面

　　單擊“鍥體”按鈕或者在命令行中直接輸入Wedge。

　　命令：Wedge

　　指定鍥體的第一個角度或[中心點(CE)]<0,0,0>:0,50,0

　　指定角點或[立方體(C)/長度(L)]：50，0，80

　　在命令行中輸入U(xiǎn)CS。

　　命令：ucs

　　當前Ucs名稱：*沒有名稱*

　　輸入選項[新建(N)/移動(M)/正交(G)/上一個(P)/恢復(R)/保存(S)/刪除(D)/應用(A)?/世界(W)]<世界>：

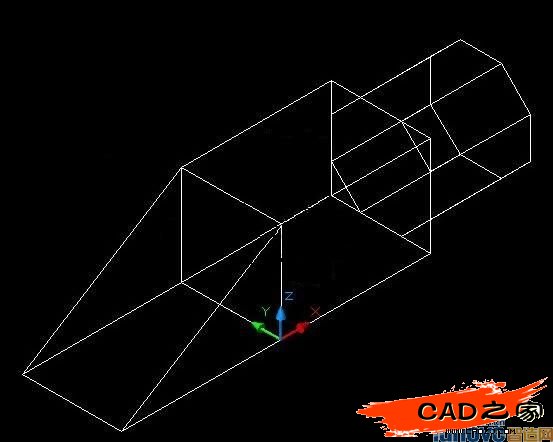

　　效果如圖3所示：

　　4、安裝錘柄的孔

　　單擊“圓柱體”按鈕或者在命令行中直接輸入Cylinder。

　　命令：Cylinder

　　當前線框密度：Isolines=4

　　指定圓柱體底面的中心點或者[橢圓(E)]<0，0，0>：37.5，25，-10

　　指定圓柱體底面的半徑或者[直徑](D)]：9

　　指定圓柱體高度或者[另一個圓心(C)]：100

　　單擊“差集”按鈕或者在命令行中直接輸入Subtract。

　　命令：Subtract

　　選擇要從中減去的實體或面域...

　　選擇對象：選擇長方體

　　選擇對象：

　　選擇要從中減去的實體或面域...

　　選擇對象：選擇圓柱體

　　機電專業技術

　　選擇對象：

　　單擊“并集”按鈕或者在命令行中直接輸入U(xiǎn)nion。

　　選擇對象：All

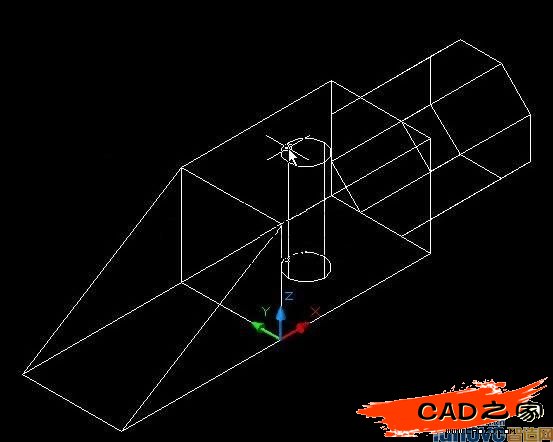

　　效果如圖4所示：

　　5、加入“圓角”效果

　　單擊“圓角”按鈕或者在命令行中直接輸入Fillet。

　　命令：Fillet

　　當前模式：模式=修剪，半徑=10.0000

　　選擇第一個對象或[多段線(P)/半徑(R)/修剪(T)]:R

　　指定圓角半徑<10.0000>:5

　　選擇第一個對象或[多段線(P)/半徑(R)/修剪(T)]:選擇一條邊

　　輸入圓角半徑<10.0000>:5

　　選擇邊或[鏈(C)/半徑(R)]:依次選擇錘頭需要圓角的邊

　　選擇邊或[鏈(C)/半徑(R)]:

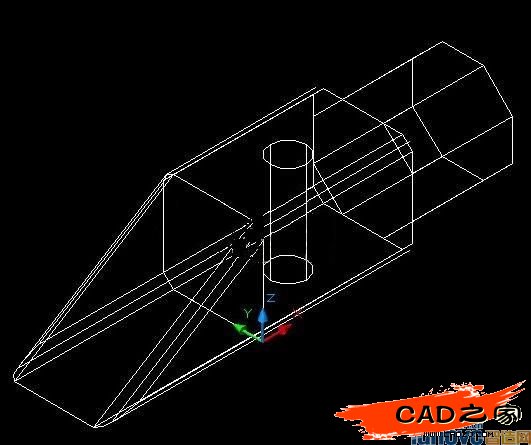

　　效果如圖5所示：

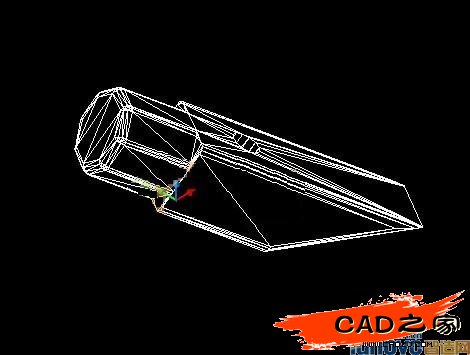

　　6、消隱和渲染，對錘頭進行三維旋轉，選擇“消隱”命令或者在命令行中輸入Hide，進行消隱處理，效果如圖6所示。

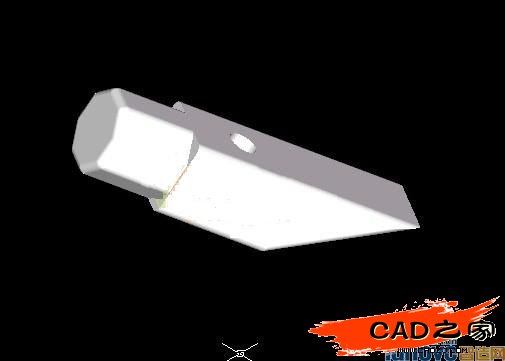

　　選擇視圖中的渲染命令，這樣整個錘頭的制作過程就完成了。效果如圖7所示：
