捕捉是繪圖時必須用到的指令，常用的捕捉方式有：中心、交點、象限點等，本節CAD教程為大家講解關于相切捕捉方式的高級用法；歡迎學習參考；
合理地運用捕捉命令，可以有效地提高你的繪圖水平。圖1為捕捉設計對話框、圖2為使用相切捕捉繪制圖形的結果；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK54D8-0.jpg)
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK52430-1.jpg)
-

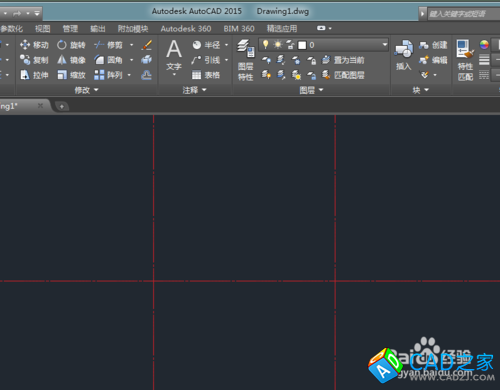

使用CAD2015線命令，繪制出圖形的中心線；（中心線是機械制圖中的標準線，一幅圖紙是上必須有的，其線型為虛線，顏色為紅色）；
-
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK55W3-2.jpg)
-

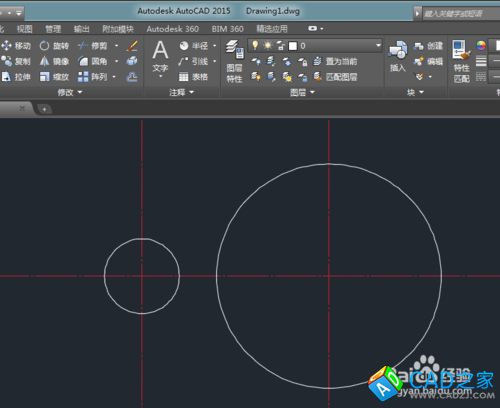

以中心線的交點為圓心繪制大小不相等的兩圓形；本教程就是繪制兩圓的相切線；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK53L7-3.jpg)
-

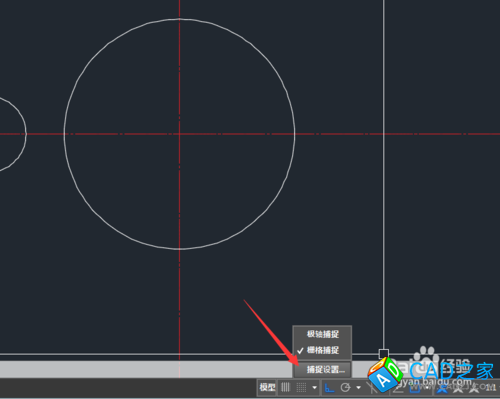

在沒有繪制圓的相切線之前，須把捕捉方式切換成捕捉，才方便繪圖，點下圖所示的捕捉設置；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK5L06-4.jpg)
-
進入到捕捉設置對話框后，切換到對象捕捉菜單；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK524Z-5.jpg)
-

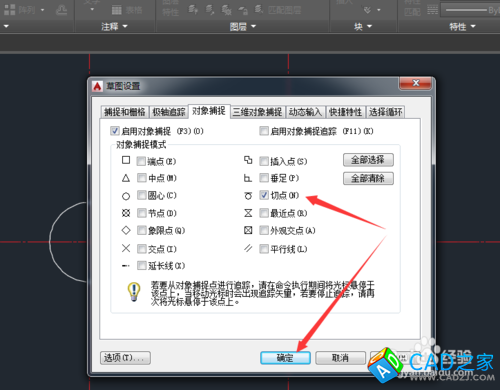

先把對象捕捉中的選項全部清空，然后只選中捕捉，選擇完成后點確認；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK55E5-6.jpg)
-

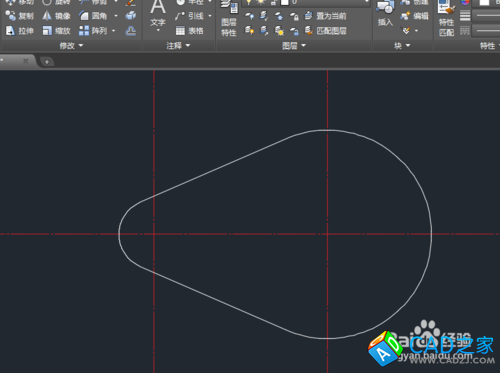

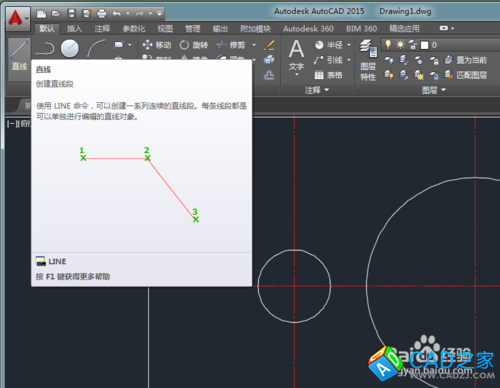

再使用直線命令，就可以很輕意地繪制出此兩圓的相切線了。通過修剪，其得到的圖形如圖3；
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK54050-7.jpg)
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK51411-8.jpg)
![CAD教程：[21]CAD2015捕捉的應用技巧](/uploads/allimg/150304/0IK55362-9.jpg)
-

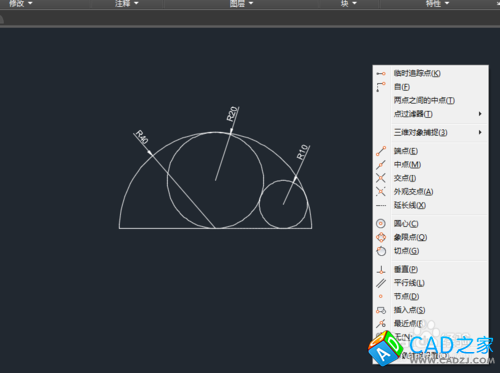

切點捕捉除了可以在捕捉設置中設置外，還可以使用ctrl+shift+左鍵，彈出捕捉設置，找到切點即可；
