正文：

已知蜀都盆地某鎮縫紉廠單身職工宿舍樓，正面和左側面臨街，右側面與民居相連，底層為商店，層高4.2米，2～4層為職工宿舍，層高3米，屋面為代女兒墻的仿古琉璃瓦弧形屋面。三維效果圖如上，兩個平面圖如下，試以此建立多層樓房的三維模型？

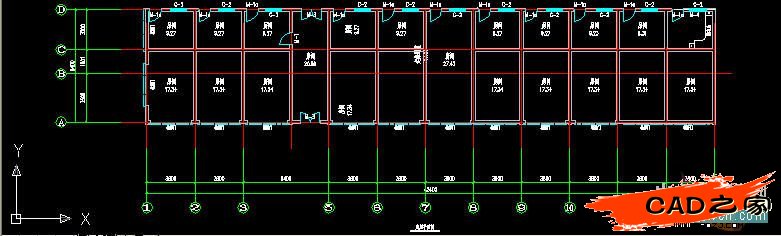

圖-2：原底層建筑平面圖

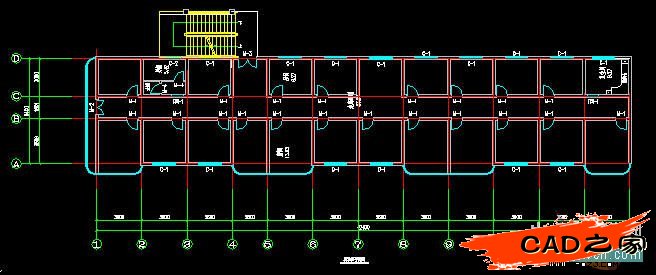

圖3:原標準層建筑平面圖

因為只是為了建模，而并非提供施工圖，為快速建模，可忽略內墻、室外樓梯以及尺寸標注，而僅以外墻操作三維實體。其步驟概略為：

一、底層三維圖的畫法

1、畫出外墻的軸線。

原平面圖標注的軸線長42400mm，寬8400mm。據此，用pline命令，繪制出樓房的外墻軸線（如圖4）。

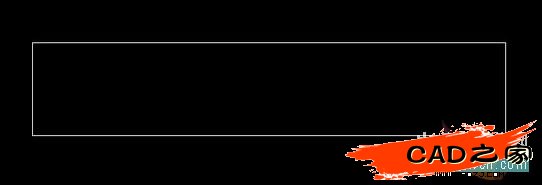

圖4:底層平面外墻軸線圖

2、用多斷體命令生存底層樓房墻線

在AutoCAD2007中擊“多段體”命令（_Polysolid），當提示“指定起點或 [對象(O)/高度(H)/寬度(W)/對正(J)] <對象>:”時，打“w”參數后輸入240，打“h”參數后輸入4200，打“o”參數后，選擇剛畫的矩形封閉線，隨即就自動轉換為具有墻體寬度、高度值的雙線條的外墻平面了，如圖5所示：

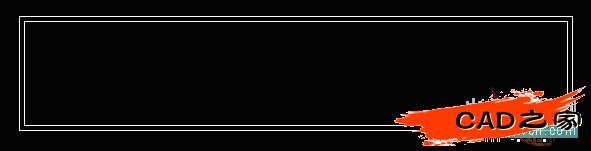

圖5:底層平面外墻線圖
