三、局部剖視圖
1、概念：用剖切平面局部的剖開機件所得的視圖。
重點理解:
(1)“局部的剖開機件”是指用剖切面剖開機件的某一部分。注意局部剖開與完全剖開剖開的區別。
（2）剖切方法:
單一剖的局部剖視圖、階梯剖的局部剖視圖。

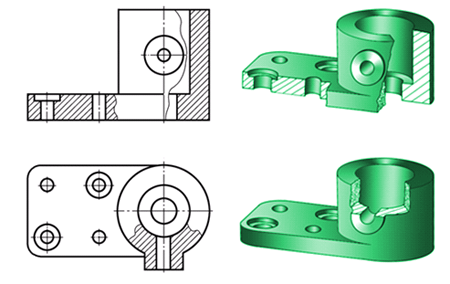

如圖:
該物體也可這樣表達:
想一想:二者有何異同?
2、適用范圍：
（1）實心桿上有孔、槽時，應采用局部剖視。例如要表達軸上的半圓鍵槽的深度,可以利用局部剖來表達.
（2）需要同時表達不對稱機件的內外形狀時，可以采用局部剖視.
（3）當對稱機件的輪廓線與中心線重合，不宜采用半剖視時,可以用局部剖視.#p#分頁標題#e#
想一想：半剖視圖的應用場合。
3、局部剖畫法注意要點
（1）局部剖視圖用波浪線分界，波浪線的畫法：（重點掌握）
不能超出視圖的輪廓線，不能與輪廓線重合也不能在輪廓線的延長線上，不應穿”空”而過；
應用舉例1：
講評：
（1）形體分析；

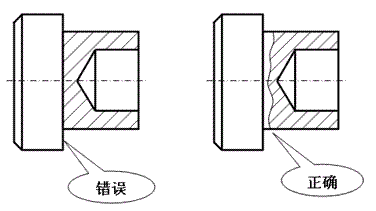

（2）注意局部剖中的波浪線畫法。題中主要錯誤是：
不能超出視圖的輪廓線，不應穿”空”而過。
正確畫法：
#p#分頁標題#e#
想一想：若大圓柱中的孔是通孔，請問俯視圖中的局部剖怎樣畫？
應用舉例2：

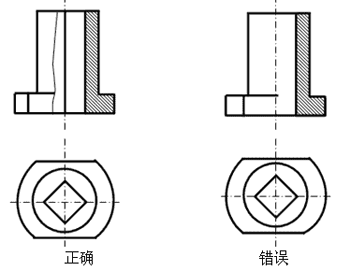

想一想：為什么左圖是錯誤的？
（2）當被剖結構為回轉體時，允許將該結構的中心線作為局部剖視圖與視圖的分界線；
（3）如有需要，允許在視圖的剖面中再作一次局部剖，采用這樣的表達方法時，兩個剖面的剖面線應該同一方向，同一間隔，但要互相錯開，并用引出線標注其名稱。
