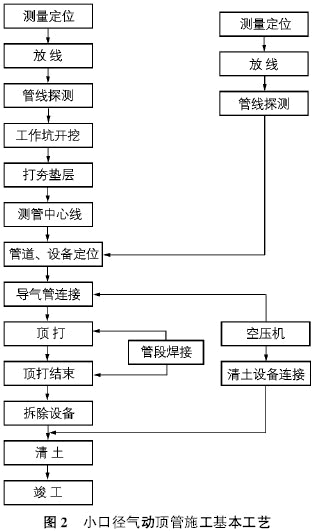

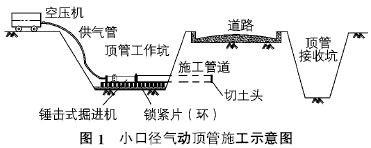

1、氣動小口徑頂管施工原理 　　1.1 氣動小口徑頂管施工概述 　　洛陽市老城區改造工程，在爽明街口橫穿中州大道鋪設長16.5m、直徑800mm的污水鋼管。該路面車輛流量大，路面為混凝土，厚度約30cm。混凝土墊層以下主要是濕陷性黃土，地下水水位較低。由于地表以下5m之內有沿中州路方向鋪設的污水干管和自來水管道，因此決定采用非開挖氣動小口徑頂管技術在埋深3.5m的地方鋪設污水鋼管。 　　氣動錘擊式小口徑給排水管道穿越道路、建筑物、鐵路、河道等的施工都適用，且適用于各種各樣的地層。圖1為小口徑氣動頂管施工示意圖。 　　1.2 氣動頂管工作原理 　　氣動頂管設備的動力來源主要是壓縮空氣，其工作原理為利用壓縮空氣來推動設備汽缸內的錘體作往復運動，錘體受氣壓后產生的沖擊力推動設備前進，設備再將沖擊力傳到管道上，使管道向前頂進。當錘體運動到前方極限后，缸內自動換氣閥將進氣方向改變，使錘體向后運動，由設備內的特殊減振裝置及管道與周圍土體的摩擦力將反力抵消，因此設備推動管道基本連續地向前頂進。當需要進行設備反打時，可通過改變氣體進入設備的方式來改變錘體的運動方向。 　　為了使氣動頂管設備殼體內的活塞（錘頭）在運動過程中保持良好的潤滑狀態，在從空氣壓縮機接出來的軟管與頂管之間，接有一潤滑油壺，可以定量地向頂管機內滴潤滑油保持潤滑。 　　2、氣動小口徑頂管施工工藝 　　氣動小口徑頂管施工基本工藝如圖2所示。 　　2.1 工作坑的布置 　　根據管道布置、檢查井的設置、地形及地表建筑物分布的情況，設置一個頂管工作坑和一個接受坑。工作坑確定為4m×4m×6m，坑底兩側設置為1m×1m ×1m焊接工作坑，工作坑基礎使用碎石道床，道床厚度≥350mm，道床上安裝枕木，枕木規格150mm×200mm×2500mm，間距500mm，以防止工作坑下沉，造成頂進位置偏差。 　　軌道采用35kg/m鋼軌，左右各一根，軌長6m，軌距392mm。鋼管底部距枕木頂40mm，由于受工作坑的限制，鋼管每節長為2m。 　　2.2 頂進設備選擇 　　頂進設備主要包括多年錘擊式掘進機、空壓機、鎖緊件、工具管、管材等，錘擊式掘進機主要包括主機、導氣管、氣閥門、擴空器等。選用一般的工業用空壓機作為動力源，如果供氣量較小，可加裝大的儲氣包，以滿足設備正常工作所需的壓縮空氣量。鎖緊件是連接設備與管道的鋼質元件，嵌套在管的內壁，與管道及設備的頭部吻合連接，有圓錐環、三瓣環。工具管是推進管前安裝的帶刃口的管子，具有挖土保護和糾偏功能，在小口徑頂管中，習慣稱之為刀頭或切土頭。它套在管節的前端，制成不同直徑的圓環，其外徑比推進的鋼管略大，刃口比較尖，入土較為容易。 　　由于頂打時設備的沖擊力很大，錘擊頻率較高，管子在被頂進的過程中會產生很大的振頻顫，如果管子被打裂，不但影響頂進的速度，而且會直接影響后續氣壓吹土的正常進行。在以前的氣動頂管施工中，曾出現過管子被打裂、吹土漏氣及管子與管內土一起被吹出等問題，直接導致頂管施工的失效。因此在此類頂管施工中，管材應選用螺旋卷或無縫鋼管，本工程采用了直徑800mm無縫鋼管。 　　2.3 頂進施工 　　工作坑內設備安裝完畢，經檢查各部位處于良好狀態，即可進行開挖和頂進。剛開始頂打時，由于管道和土之間沒有摩擦力或摩阻很小，易引起管道在原地的往復運動而使前進速度很慢或不前進，這時應減少供氣量進行頂打，當被頂管子進入土內不再后退時，再恢復正常供氣。管道頂進過程中內外壁要保持潤滑，以減小管壁間摩擦力，這是提高頂打速度及施工效率的重要手段。管子在焊接完畢后應有足夠的冷卻時間，不能焊完后立即頂打，以防止產生裂紋甚至斷裂，影響后期的氣體排土。 　　2.4 頂進誤差調整 　　在工作坑內設有水準點和預設的方向線，采用激光水準儀直接測量前端管底高程和方向。每頂進50cm時測量一次，如果在頂進中發現偏差，利用糾偏千斤頂進行校正，使其復位。 　　3、工藝改進 　　針對施工中暴露出的諸如土頭利用率不高、出土困難、減摩復雜等問題，對施工工藝進行了探索和改進，取得了良好的效果。 　　3.1 切土頭的改進 　　原施工工藝是將頂管切土頭安裝在第一節管的前端（其外徑略大于施工管外徑30mm左右），對于現場含水量較低的黏土，在其切土頭頂進過程中，管子頂部及管內土體塌陷的可能性較小，因而不會引起管端及管頂所受土壓力的變化，保證管子軸線方向的穩定。同時，因切土頭的擴孔作用減弱了其后管壁與土體之間的摩擦力，提高了管子的頂進速度。在以前的施工中，為適應頂打不同管徑的需要，往往找專業廠家制作許多不同類的切土頭，其中有許多僅使用一次就束之高閣，浪費很大。為節省施工經費，對切土頭進行改進，直接將頂進管改造成切土頭，避免了專業廠家購買不同直徑切土頭的麻煩。方法是用15mm厚、150mm寬的鋼板焊接在所頂打管子前端的內、外壁，然后用氣割將管頭割出刀鋒狀代替切土頭，其結構見圖3。改造后的切土頭在頂管施工中應用效果良好，基本上達到了專用切土頭的水準，節約了施工成本。 #p#分頁標題#e#

　　3.2 出土改進 　　小口徑頂管施工最關鍵的一步就是管內土的清除工作，頂打工作結束后，如果管內土不能清出，將會前功盡棄，造成極大的浪費。過去的頂管取土多為水沖法和水平螺旋鉆法，出土效率較低，針對這種情況采用了氣壓排土技術。

氣壓排土包括2個步驟： 　　（1）利用水和細沙將管內土與鋼管的內壁分離，將土的黏附力降到最小。 　　對于管內土比較密實的情況，為減少土體和管壁的黏附，須在頂打之前對管子進行適當?shù)奶幚恚岳谀啾诜蛛x。在該工程中采用頂管時在管內適當?shù)丶尤胨图毶车姆椒ㄒ杂行岣吣啾诜蛛x效果，特別有利于氣體排土。 　　（2）利用高壓氣體排出土體，見圖4。

　　管內土與鋼管壁分離后，在接受坑端先將管內土掏出一部分（以有利于堵板焊接后能加入更多的水），然后將堵板焊接在管端，由進水口放入一部分水，通過空壓機和清土設備連接在堵板上的進氣口加入高壓空氣排土，實踐證明了對長度不超過20m的小口徑鋼管排土效果良好。 　　3.3 減摩 　　在含水量較低的土體特別是在黏土中頂管時，管體內外壁的潤滑特別重要，如果內外壁的減摩效果好，可以大大加快管子的頂進速度，同時也可以使頂進長度加大。 　　傳統的注漿工藝因費用大，不適用于短距離、小口徑的頂管施工。在實際生產中試驗用水潤滑的方法進行施工，利用捶擊振動作用將管子內外壁黏附的泥土變?yōu)闈櫥哪酀{，其效果完全可以與膨潤土注漿工藝相媲美，使頂進工作變得既經濟又快捷。 　　在管外壁互成120°方向上各焊接一根普通的家用自來水管，出水口朝向管尾，順管子頂進方向設置。管內壁則可任意焊接一水管，4條水管離切土頭約5m左右。頂進時打開水閥向管內外注水（用普通自來水壓即可）。并根據頂進的速度及尾部出水情況控制水量，其控制及安裝極為方便。 　　4、結論 　　在該工程施工中，由于工程的設置深度大、管徑小、地層結構復雜，而且管道橫穿交通運輸干線，所以采用了氣動錘擊式小口徑頂管技術。在施工中沒有影響道路交通和商業經營，對地面構筑物影響非常小，收到了較好的經濟效益和良好的社會效益。該施工技術的主要特點是： 　　（1）利用開口頂打，用切土器切削土體，將管道前方的土收進管內，對施工區的地面擾動小，頂進速度快。 　　（2）利用空壓機所產生的氣體做動力，比較方便、快捷。 　　（3）設備輕巧、裝拆方便，便于保養及維修。 　　（4）管道頂進不需要反力墻，施工簡便。 　　特別是在施工中根據現場具體情況，對切土頭、排土技術、減摩技術進行了改進，取得了良好的效果，在小口徑頂管施工中值得推廣。
