圖1 DNC系統客戶/服務器模型

1. 工段級服務器 具有制定日生產作業計劃和日資源需求計劃的功能，對生產進行實時調度以及單元生產信息的統計。
2. DNC工作站 對單元控制器下達的派工單(工序流水卡)和零件工藝信息進行查詢，網絡傳輸零件NC 加工程序和NC 測量程序，本地NC 程序的存貯管理，同時對本地的刀庫進行管理。
3. 單元級客戶 在工段級服務器的支持下，構成客戶/ 服務器模型，負責進行工段控制，具有制定日生產作業計劃和日資源需求計劃的功能，對生產進行實時調度以及單元的生產信息統計。
4. DNC工作站客戶 通過訪問工段級服務器，對單元控制器下達的派工單(工序流程卡)和零件工藝信息進行查詢，網絡傳輸零件NC 加工程序和NC 測量程序本地NC 程序的存貯管理，同時對本地加工中心的刀庫進行管理。

2 基于WWW的DNC 系統設計

1. Internet的結構模式
   計算機信息技術發展到今天，大體上經歷了三個階段。最早的信息系統是所謂的中央集權型的集中模式，即IBM大型主機時期：后來發展為主從型的客戶/服務器模式：現在的趨勢為三層結構模式。
   WWW就是最典型、最常見的三層結構。用戶不管使用何種瀏覽器來訪問Internet 上的WWW 站點，都可以看到相同的操作界面。這個特征也正好符合DNC用戶希望操作界面單一的要求，而且還保留了整體的彈性，后端的服務器仍然可以隨時依需要進行擴充。



   圖2 基于WWW的DNC 系統設計

2. 基于WWW的DNC系統結構與設計實施

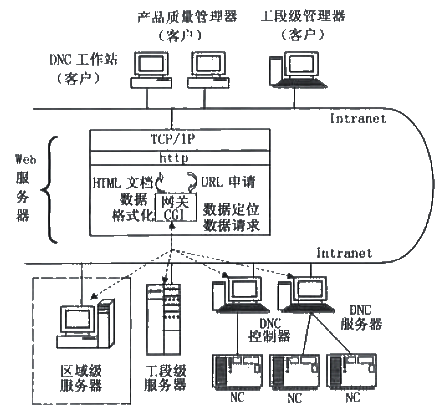

   基于Web服務器的三層體系結構設計的DNC系統其結構如圖2。虛線框中的區域級服務器不包含在DNC系統中，在此表示DNC 系統與上一級系統通過WWW集成的方案。
   圖2 中DNC工作站(客戶)通過Web服務器作為DNC 控制器的人機交互控制界面直接對NC 機床進行控制，通過采用通用瀏覽器界面使系統易于操作與升級。
   DNC控制器是DNC工作站控制級中實際執行DNC 功能的設備。
   工段級服務器中包含有各種制造信息，如制造過程信息(機床運行狀況、加工狀況等)、制造管理信息(當天作業計算等)、工藝數據(NC 代碼含加工、測量)、制造資源數據(刀、夾、量具、毛坯、原材料等)。
   工段管理器通過Web 服務器完成加工作業分配，車間工裝、設備、工藝文件、質量信息等的計算機管理。處理結果位于工段級服務器上，DNC工作站客戶通過Web網關可以獲得這些數據，然后通過Web網關控制DNC控制器執行相應工作，同時，DNC工作站客戶還可以從DNC控制器獲得現場運行狀態信息并通過Web網關反饋給工段服務器以供工段管理器處理。 #p#分頁標題#e#
   Web服務器上的軟件(稱作網關)可以通過CGI執行外部程序。例如，DNC工作站客戶通過網關發出申請，網關被連接到URL，一旦有對URL的請求，網關將被執行，而請求的參數和URL申請一起被發送。網關執行的結果用HTML 標準格式化后被傳回申請者。
   CGI(Common Gateway Interface)技術，即公共網關接口，其工作過程如下：

   1. DNC工作站向Web服務器發送請求，即輸出標準的統一資源地址URL，該請求包含請求服務的類型、服務程序路徑、CGI程序和用戶數據。
   2. Web服務器解析該請求，若是CGI服務，則啟動CGI程序，CGI程序解析用戶輸入的信息，這些數據傳遞給CGI程序，一般通過環境變量、命令行參數或標準輸入流完成。
   3. WWW中的CGI程序作為DNC控制器的客戶，向DNC控制器輸出控制命令(如NC代碼下載等)，并從DNC控制器返回DNC系統的加工狀態等信息。
   4. CGI程序根據數據生成動態HTML文檔。
   5. Web服務器將HTML文檔返回給DNC工作站。DNC工作站即可完成控制、查詢的操作。
