一 分類
- 機械夾固式車刀片毛坯
- 機械夾固式銑刀片毛坯
- 機械夾固式研磨車刀片
- 機械夾固式研磨銑刀片
二 產品代號表示規則
- 車刀片毛坯、銑刀片毛坯和研磨車刀片的表示方法
- 機械夾固式刀片毛坯(車刀片和銑刀片)的型號由型式代號、內切圓直徑數字代號和刀尖圓弧半徑及刀片斷屑槽形代號(或銑刀片毛坯后角代號)所級組成。
- 機械夾固式刀片毛坯(車刀片和銑刀片)的型號由型式代號、內切圓直徑數字代號和刀尖圓弧半徑及刀片斷屑槽形代號(或銑刀片毛坯后角代號)所級組成。

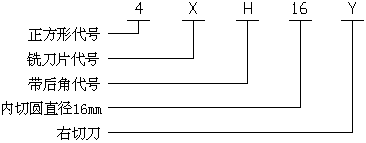

- 研磨銑刀片的表示方法
- 研磨銑刀片型號由型式代號、銑刀片代號(包括切削刃后角代號)和內切圓直徑數字代號組成，必要時再綴以左切刀(Z)或右切刀(Y)代號。
三 技術要求
- 各類產品尺寸精度應符合相應品種系列表中的規定。
- 產品表面質量
- 毛坯表面掉角(長×寬)規定: 工作刃(面)≤0.2×0.2mm；非工作刃(面)≤0.5×0.5mm。
- 毛坯底面允許向內凹0.1mm。
- 精磨刀片表面不得有影響使用的掉邊掉角和燒傷現象。
- 精磨刀片表面精度不低于1.25μm。
部分研磨銑刀片
- 3XH系列(雙向切削，有11°后角)
刀片簡圖 刀片內切圓直徑 刀片編號
6.0
3XH06
8.0
3XH08
10
3XH10
13
3XH13
16
3XH16 - 3XH系列(有11°后角)
刀片簡圖 刀片內切圓直徑 刀片編號 右切刀片 左切刀片
6.0
3XH06Y
3XH06Z
8.0
3XH08Y
3XH08Z
10
3XH10Y
3XH10Z
13
3XH13Y
3XH13Z
16
3XH16Y
3XH16Z - 4X系列(雙向切削，無后角)
刀片簡圖 刀片內切圓直徑 刀片編號
#p#分頁標題#e#
13
4X13
16
4X16
19
4X19
25
4X25 - 4XH系列(有11°后角)
刀片簡圖 刀片內切圓直徑 刀片編號 右切刀片 左切刀片
13
4XH13Y
4XH13Z
16
4XH16Y
4XH16Z
19
4XH19Y
4XH19Z
25
4XH25Y
4XH25Z
