本文介紹了SCAM鏡像指令及錐度指令的使用。

　　CAD繪圖功能

　　在SCAM主菜單畫面下按F1功能鍵，即進入CAD繪圖功能，便可繪制零件圖，并可把該零件圖轉換成加工路徑狀態(指定穿絲點，切入點，切割方向等)。如圖所示。

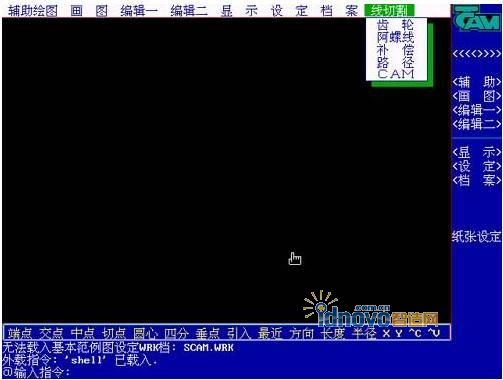

圖 CAD屏幕

　　在CAD下拉菜單中，選取〈線切割〉功能即會出現包括(補償)(路徑)等。

　　1、補償

　　即對線切割軌跡進行絲徑和間隙補償。

　　當生成3B格式的代碼時，須對切割的軌跡進行補償;當生成ISO格式的代碼時，可以用G41/G42來進行補償，也可在此進行補償。

　　選取〈線切割〉下的〈補償〉項，在屏幕的底部會出現如下的提示：

　　“補償值=”

　　這時要求輸入補償值，按回車鍵后，屏幕出現提示;

　　“請選擇圖形”：

　　這時，用鼠標在屏幕上定兩點形成一個窗口把要進行補償的圖形全部框起來。接著屏幕又出現提示：

　　“補償方向點”

　　這時只要用鼠標在所要切割圖形的外部或內部選取一點即可，當切割凸模時補償方向點應在圖形的外部，切割凹模時補償方向點應在圖形的內部。

　　2、路徑

　　對切割圖形進行路徑指定。

　　選取〈線切割〉下的〈路徑〉項，在屏幕的底部會出現如下的提示：

　　“請用鼠標或鍵盤指定穿絲點：”

　　要求輸入一個切割的始點，即穿絲點，可以從鍵盤上輸入點的坐標。輸入起始點后，屏幕下接著出現：

　　“請用鼠標或鍵盤指定切入點：”

　　這時要求輸入從穿絲點開始切割到達圖形上的一點，輸入完后在屏幕底部出現：

　　“請用鼠標或鍵盤指定切割方向”

　　切割方向點要定在切入邊上。
