本文提供了數控線切割的常用3B程序格式實例。

　　目前，我國數控線切割機床常用3B程序格式編程，其格式如表所示。

　　1、分隔符號 B

　　因為X、Y、J均為數字，用分隔符號(B)將其隔開，以免混淆。

　　2、坐標值(X、Y)

　　一般規(guī)定只輸入坐標的絕對值，其單位為μm，μm以下應四舍五入。

　　對于圓弧，坐標原點移至圓心，X、Y為圓弧起點的坐標值。

　　對于直線(斜線)，坐標原點移至直線起點，X、Y為終點坐標值。允許將X和Y的值按相同的比例放大或縮小。

　　對于平行于X軸或Y軸的直線，即當X或Y為零時，X或Y值均可不寫，但分隔符號必須保留。

　　3、計數方向G

　　選取X方向進給總長度進行計數，稱為計X，用Gx表示;選取Y方向進給總長度進行計數，稱為計Y，用Gy表示。

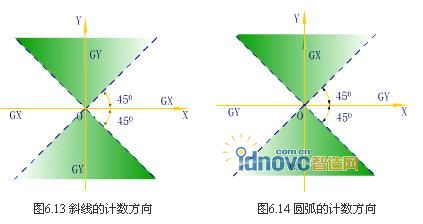

　　(1)加工直線 可按圖6.13選取：

　　|Ye|>|Xe|時，取Gy;

　　|Xe|>|Ye|時，取Gx;

　　|Xe|=|Ye|時，取Gx或Gy均可。

　　(2)對于圓弧，當圓弧終點坐標在圖6.14所示的各個區(qū)域時，若：

　　|Xe|>|Ye|時，取Gy;

　　|Ye|>|Xe|時，取Gx;

　　|Xe|=|Ye|時，取Gx或Gy均可。

　　4、計數長度J

　　計數長度是指被加工圖形在計數方向上的投影長度(即絕對值)的總和，以μm為單位。

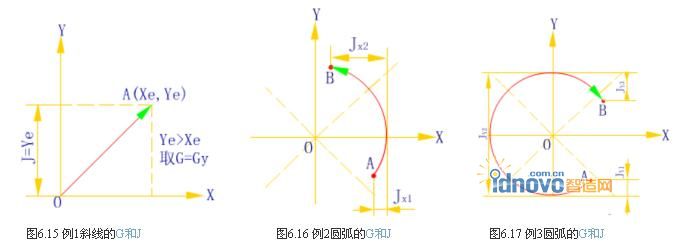

　　例1，加工圖6.15所示斜線OA，其終點為A(Xe,Ye),且Ye>Xe,試確定G和J。

　　因為|Ye|>|Xe|,OA斜線與X軸夾角大于45°時，計數方向取Gy,斜線OA在Y軸上的投影長度為Ye，故J=Ye。

　　例2，加工圖6.16所示圓弧，加工起點A在第四象限，終點B(Xe,Ye)在第一象限，試確定G和J。

　　因為加工終點靠近Y軸，|Ye|>|Xe|,計數方向取Gx; 計數長度為各象限中的圓弧段在X軸上投影長度的總和，即J=JX1+JX2。

　　例3，加工圖6.17所示圓弧，加工終點B(Xe,Ye),試確定G和J。

　　因加工終點B靠近X軸，|Xe|>|Ye|,故計數方向取Gy，J為各象限的圓弧段在Y軸上投影長度的總和,即J=Jy1+Jy2+Jy3。5、加工指令Z

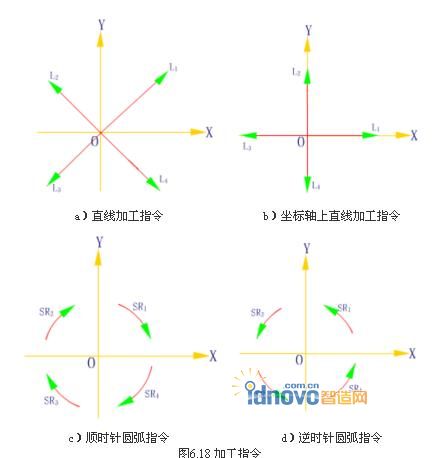

　　加工指令Z是用來表達被加工圖形的形狀、所在象限和加工方向等信息的。控制系統(tǒng)根據這些指令，正確選擇偏差公式，進行偏差計算，控制工作臺的進給方向，從而實現(xiàn)機床的自動化加工。加工指令共12種，如圖6.18所示。位于四個象限中的直線段稱為斜線。加工斜線的加工指令分別用L1、L2、L3、L4表示，如圖6.18a所示。與坐標軸相重合的直線，根據進給方向，其加工指令可按圖6.18b選取。

　　加工圓弧時，若被加工圓弧的加工起點分別在坐標系的四個象限中，并按順時針插補，如圖6.18c所示,加工指令分別用SR1、SR2、SR3、SR4表示;按逆時針方向插補時，分別用NR1、NR2、NR3、NR4表示，如圖6.18d所示 。如加工起點剛好在坐標軸上，其指令可選相鄰兩象限中的任何一個。
