一.收集資源，規劃查詢體系

　　杭齒集團公司始建于1960年，到目前為止，已積累了幾千套專用工藝裝備資源。但由于傳統的管理方法，使資源查詢困難，重復利用率低，導致產品開發和制造成本的上升。為建立專用工藝裝備查詢與管理系統，首先從資源的收集和規劃體系著手，建立符合公司實際情況的查詢結構，具體做法如下：

　　1.收集資源進行分類規劃。首先，對專用工藝裝備的從屬地位進行定義，劃分為專用夾具、通用夾具、專用刀具、通用刀具、專用輔具、通用輔具、專用量具、通用量具和工位器具等類別。其次，根據類別性質(主要為相應的工序性質)對現有的專用工藝裝備進行分類。

　　2.指定資源屬性。建立正確的資源屬性是實現查詢與管理系統的基礎。在確定專用工藝裝備從屬地位的情況下，對每一類別指定其屬性，全面反映專用工藝裝備的基本情況。以專用夾具為例來說明資源屬性的劃分。

　　對于專用夾具的屬性，根據公司的實際使用情況劃分為：標準工序名稱、專用夾具編碼、專用夾具代號、專用夾具名稱、所屬零(部)件編碼、所屬零(部)件代號、所屬零(部)件名稱、所屬機床編碼、所屬機床型號、所屬機床名稱、工序號、備注等。通過對專用夾具屬性進行定義，全面反映該夾具的各類性質，為查詢工作提供條件。

　　3.確定資源體系法制化。在原有工藝裝備標準化的基礎上，進一步完善工藝裝備標準化工作，使體系的規劃合法化。先后制訂與完善了《專用工藝裝備編碼原則》、《專用工藝裝備編號與命名原則》和《專用工藝裝備查詢與管理體系》等技術管理標準，使專用工藝裝備的管理工作走上系統化和規范化。

　　二.CAPP系統改造，建立系統構架

　　在進行資源收集與整理規劃的同時，對GS-CAPP系統進行更深層次的剖析，利用GS-CAPP系統的制造資源模塊，確定專用工藝裝備資源庫的構架，特別是關鍵字、查詢條件及查詢結果的確定。下面以專用刀具為例說明專用刀具資源庫構架的建立過程。

　　1.收集資源進行類別劃分，建立相應的刀具體系。公司涉及的刀具主要分為標準刀具、專用刀具和與刀具相配套的專用輔具。對于標準刀具，GS-CAPP系統已經提供了一個標準刀具庫，可以直接輸入資源，無需進行改造和定義。而專用刀具和與刀具相配套的專用輔具則需要構造一個符合公司實際情況的資源庫。

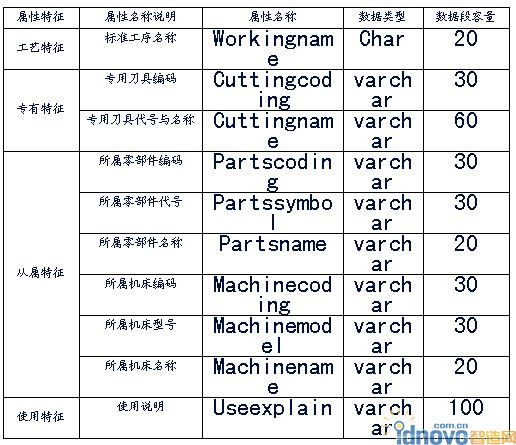

　　2.確定資源的屬性，建立專用刀具數據庫構架。對于專用刀具屬性，按照工序特征、專有特征、從屬特征和使用特征等幾方面進行規劃，明確其屬性名稱、數據類型和數據段容量等屬性內容。表1為專用刀具資源屬性表。

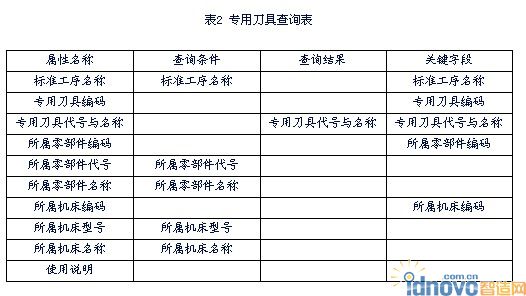

　　3.確定資源的查詢條件與結果。在確定了資源屬性后，根據實際需要確定查詢條件、關鍵字段以及查詢(輸出)結果，從而完成資源構架的建立。表2為專用刀具查詢表。

　　4.GS-CAPP系統改造，建立專用刀具數據庫。在確定專用刀具的資源屬性、查詢條件和輸出結果后，對GS-CAPP系統的“制造資源”進行改造。將專用刀具數據輸入至專用刀具庫中，并與工藝文件的相應字段進行關聯，形成專用刀具查詢系統。GS-CAPP系統的“制造資源”改造步驟：

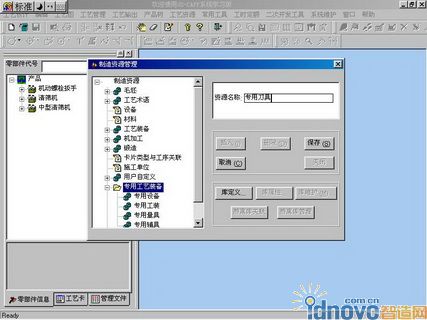

　　1)執行GS-CAPP系統的“工藝資源/制造資源”，調出“制造資源管理”器，在“專用工藝裝備”上插入一條記錄，輸入資源名稱“專用刀具”，并“保存”。見圖1所示。

　　圖1

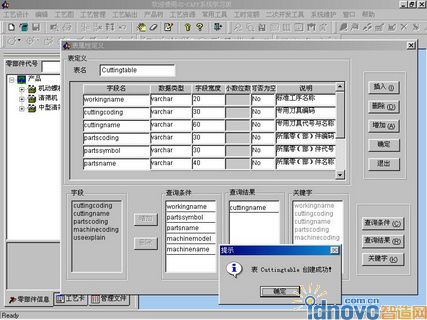

　　2)選擇專用工藝裝備/專用刀具，進行“庫定義”。在“表屬性定義”界面中，輸入“表名”，再將專用刀具的資源屬性分別填入“字段名”、“數據類型”、“字段寬度”等欄中，并確定該屬性在輸入時是否為空(“Yes/No”)。然后分別選擇“關鍵字”、“查詢條件”和“查詢結果”字段， “確定”后即建立專用刀具數據庫構架，見圖2所示。對于“關鍵字”、“查詢條件”、“查詢結果”字段的調整，可在“制造資源管理”的“庫屬性”中進行。

　　圖2

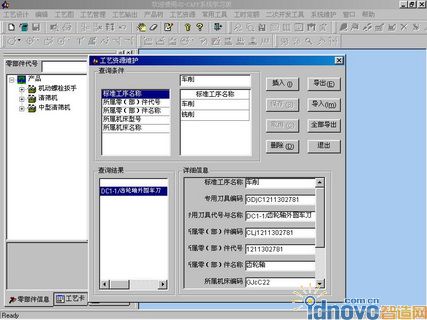

　　3)建立專用刀具數據庫構架后，需進行具體的專用刀具資源的輸入。在“制造資源管理”中，選擇“專用工藝裝備/專用刀具”項，執行“庫維護”，系統進入“工藝資源維護”界面。執行“插入”命令，在詳細信息中分別輸入專用刀具的屬性信息，并“保存”，見圖3所示。

　　圖3

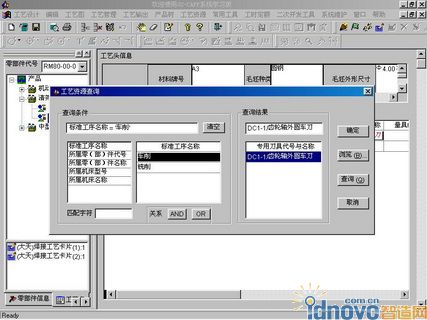

　　4)建立工藝文件與制造資源的關聯及統計規則(此部分內容另文闡述)。這樣專用刀具查詢與管理系統已告完成。在進行工藝文件設計時，可以利用該數據資源對專用刀具進行快速查詢。見圖4所示。

　　圖4

　　利用相同的操作方法，公司分別建立了專用夾具、專用量具、專用輔具以及通用夾具、通用刀具、通用量具、通用輔具、工位器具等資源庫，將工藝裝備資源全部納入GS-CAPP系統中。

　　三.結束語

　　通過GS-CAPP系統的運用及二次開發，使公司在無另行投入資金和系統編程的情況下，快速地建立起專用工藝資源查詢與管理系統，達到了快速查詢及資源再利用的目的。可以說，在CAPP系統中，只有充分重視基礎數據的建立，豐富各類資源庫的內容，才能真正體現CAPP的應用效果。
