昆山亞克翔捷模具有限公司成立于 2002 年 10 月份，總投資額 500 萬美元，地處中國經濟最發達的長江三角洲地域 -- 江蘇省昆山市，緊鄰國際大都市上海。公司專業從事塑料模具、精密塑料制品的生產和加工，配置了豐富的人力資源和一流的生產設備。

　　在使用加工軟件方面， 2004 年、2006 年分別購買其它一款加工軟件。在加工過程中，出現了加工效率不高、有時過切等現象。亞克翔捷在市場上苦苦尋找能提升加工效率的軟件，后來通過陽帆軟件公司了解到 Delcam 公司的 PowerMILL 軟件。為了更好的滿足客戶的實際需求，雙方根據亞克的產品模型進行了實際切削。

　　結果：

　　1、PowerMILL 編程時間更短

　　由于減少了輔助造型時間，節省了大量的編程時間。原加工軟件編程時間： 3 小時，PowerMILL 編程時間 1 小時。 節省編程 2 小時!

　　2 、刀路更加安全

　　由于 PowerMILL 是完全根據 3D 模型，計算出來的刀路，不是人為定義 2D 輪廓線，刀路更加安全，同時減少了對工程師編程經驗的依賴!

　　3 、PowerMILL 的刀路更適合于高速銑削

　　PowerMILL 所有的刀路連接都是光順圓弧 , 最大限度減少了高速加工中，對機床的損傷。

　　PowerMILL 切削負載，基本上是均勻的，最大限度延長了刀具使用壽命!

　　4 、PowerMILL 加工質量更優

　　同樣的工藝參數， PowerMILL 加工質量更優!表面質量更好。

　　亞克的林總告訴我們，早就聽說 PowerMILL 在高速銑削上的強勢地位，今天的結果得到了良好驗證，軟件的引入相信會對亞克翔捷的發展做出卓越貢獻!

　　附報告

　　昆山亞克翔杰 m071115-t 模型 PowerMILL 報告

　　一 、模型分析

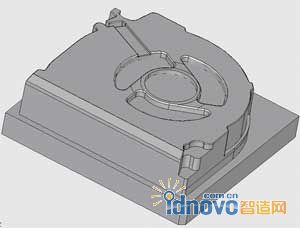

　　加工面 243 ，模型尺寸： 78*82* 28mm ，材料：紫銅

　　零件形狀比較簡單，但是存在各種各樣的特征，如何保證加工質量的同時，兼顧到加工質量是這個模型中非常關鍵的環節!

　　二 、原有加工軟件刀路分析：

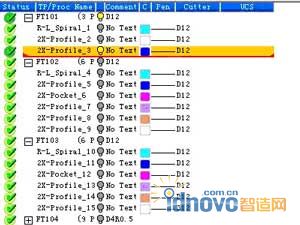

　　為了減少實際加工大量的抬刀，該軟件基本上采用 2D 編程，

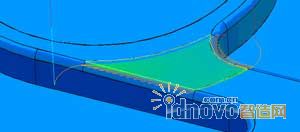

　　這樣編程的好處：刀路整齊，抬刀少，切削質量好控制。但是不利的是：需要工程師豐富的編程經驗，稍微考慮不周全，就存在安全隱患!同時對編程軟件有深入的了解，并且使用非常熟練。再者：需要做大量的輔助線和輔助面，模型處理時間很長。

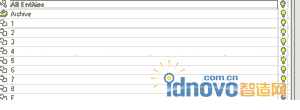

　　模型中，存在大量這樣的信息，不方便模型文件的管理，特別是設變之后，上述工作需要重復做，別的工程師不容易接上手。

　　編制這樣的程序，一個熟練的工程師需要大約 3 個小時左右。

　　由于在編制這樣的程序的過程中，已經充分考慮到了加工效率和加工質量，原有加工軟件編制的程序，實際加工時間是 145 分鐘，加工質量良好!

　　三 、PowerMILL 編程分析：

　　這個模型沒有做一條輔助線和輔助面，完全根據三維模型加工編程。

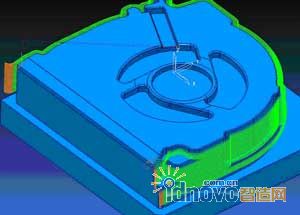

　　上圖是 PowerMILL 的三軸開粗刀路，抬刀非常少，切削均勻，對刀具保護更好，刀具使用壽命長，刀路連接廣順，適合高速銑削。

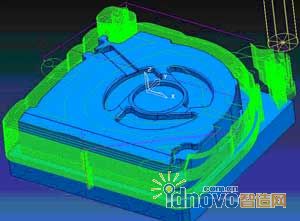

　　PowerMILL 刀路整齊，連接廣順，刀路安全高效!

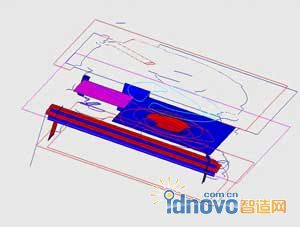

　　PowerMILL 精加工，刀路自動延伸并廣順連接。

　　總的加工時間： 138 分鐘。

　　四 、加工質量對比 :

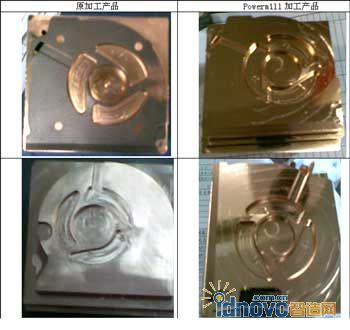

　　上面的圖片是是原有加工軟件和 PowerMILL 加工結果，(由于是手機拍照 , 不夠清晰)，但是從照片中還是能夠清楚看出，PowerMILL 加工結果更優!
