近幾年，隨著計算機技術、通信技術和數控技術的發展以及制造自動化的需要，DNC技術得到越來越廣泛的應用。目前，以CIMS為代表的企業信息化理念已經受到越來越多的重視，DNC也逐漸由單一的程序傳輸演變?yōu)榧瘮?shù)據管理、生產信息監控等功能的擴展DNC，已成為MES集成的關鍵一環。

　　一、實施DNC聯網控制之前數控加工車間存在的問題

　　1.傳輸方面的問題

　　(1)貴州航天烏江機電設備有限責任公司數控車間現有的數控系統繁雜，各系統之間所用的傳輸軟件也不一樣，相互之間不兼容，給編程人員和操作工帶來很多不便，極大地限制了零件程序的傳輸加工。

　　(2)程序傳輸采用臺式計算機或筆記本的單機機傳輸，頻繁的熱插撥容易燒壞機床或計算機接口。

　　(3)車間存放電腦，環境惡劣，電腦壽命大大縮短，而且凌亂，不利于車間6S管理。

　　(4)數控程序沒有管理權限，容易出現錯改、漏改。

　　(5)手工編制零件加工程序時，由于沒有數控編程工具，生成G代碼程序無法比較模擬，出現錯誤時只能在切削時才會發現。

　　2.操作環境方面

　　(1)由于傳輸電纜的接入，數控設備周圍電線隨意搭接，現場環境凌亂不堪。

　　(2)計算機連線與傳輸電纜經常被磕碰。

　　(3)傳輸程序為1對1的通信傳輸，在進行機床與計算機的通信時，必須1個人在機床前操作機床，另一個人在計算機終端前操作傳輸軟件，兩者交替操作。

　　3.生產管理方面

　　由于公司的管理部門或管理系統不能及時得到生產設備的實時生產狀況，因而不能做出科學的生產管理計劃及措施，極大地影響了公司生產效能的發揮。

　　二、數控車間機床聯網整體解決方案

　　由于我公司機床接口為RS232和RJ45兩種，通過調研選用北京蘭光科技公司的CIMCO機床聯網系統。

　　1.CIMCO系統的機床聯網網絡建設

　　整個系統以技術部現有的3個局域網為基礎，采用CIMCO系統軟件及網絡核心硬件串口服務器，使用標準網線與數控車間技術組局域網連接起來。將CIMCO機床聯網軟件裝在數控車間技術組局域網的服務器上。圖1為機床連接示意圖。

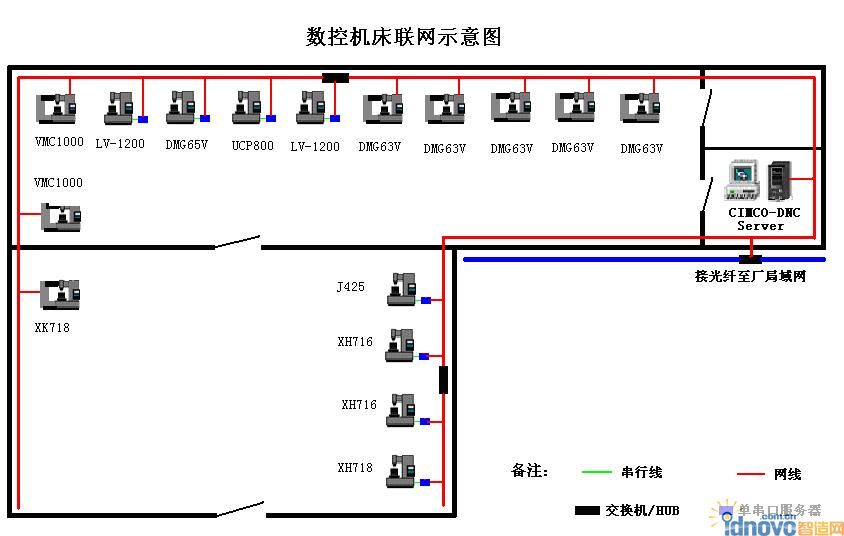

圖1 機床連接示意圖

　　2.CIMCO機床聯網系統的組成

　　CIMCO系統軟件部分由DNC-Max機床聯網通信(DNC-Max V5)、數控程序的編輯與仿真(CIMCO Edit V5)和數控程序的數據管理(NC-Base V5)等三部分組成，如圖2～圖4所示。

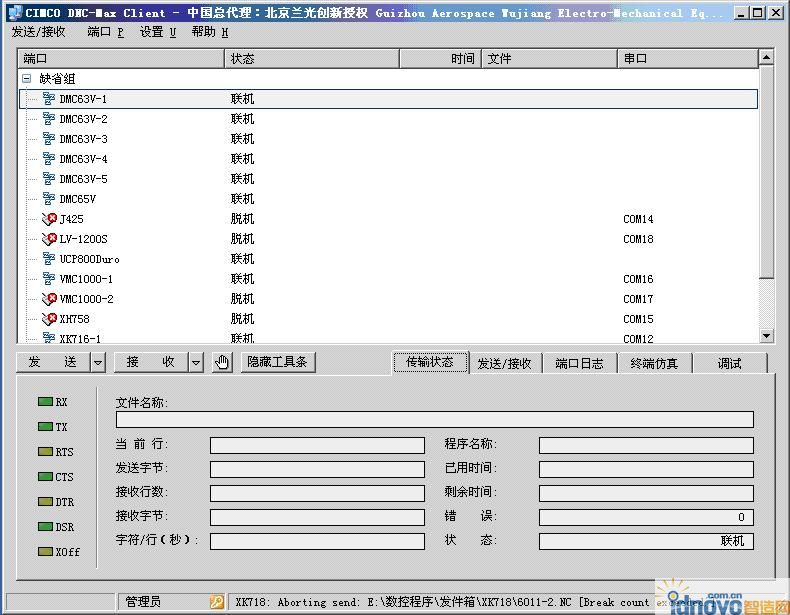

圖2機床聯網通信軟件界面

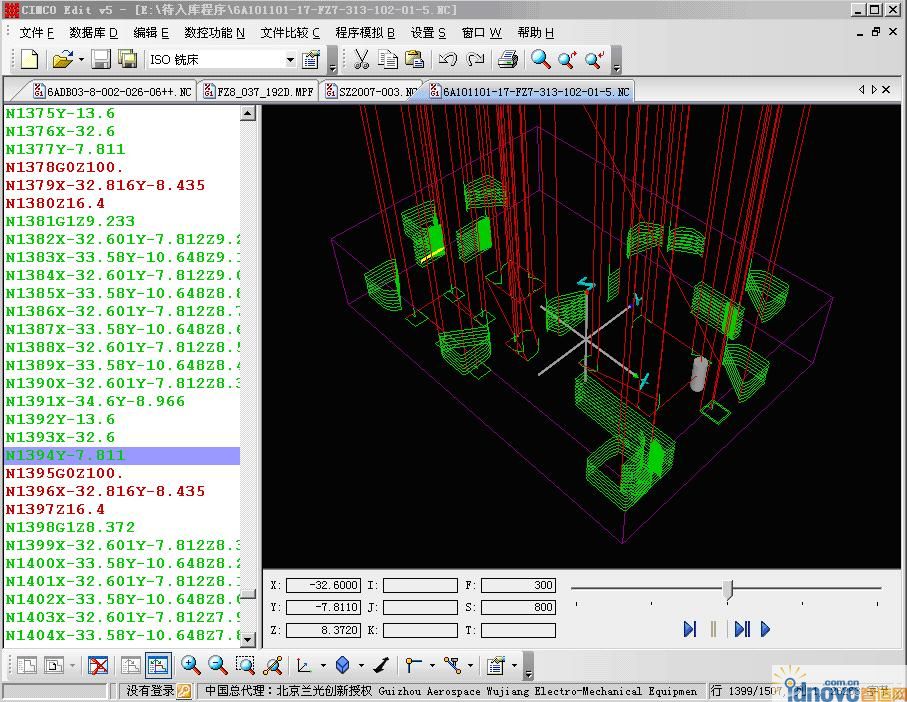

圖3 程序軌跡仿真界面

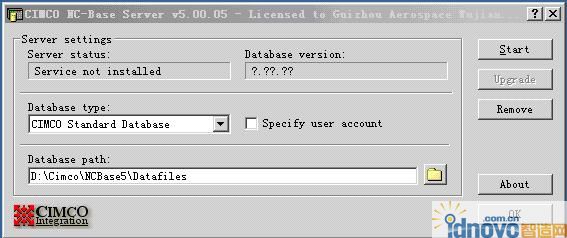

圖4 程序數據管理界面

　　3.CIMCO機床聯網系統實現的主要功能

　　(1)通過RS232接口，一臺服務器最多可實現對256臺數控設備的通信管理。

　　(2)遠程控制功能，操作人員在機床控制面板前就能完成程序的發送與接收。

　　(3)通過遠程網絡配置和管理，通過客戶機可以實現對任一通信端口的監控。

　　(4)多重發送/接收功能，操作者可以方便地從程序的任意點、任意行或任意換刀處進行傳輸。

　　(5)多重目錄列表功能，操作者在機床端就可以瀏覽機床對應的文件列表，并可直接在程序清單中選擇程序，不需再輸文件名就可進行直接調用。

　　(6)提供全面的實時系統與機床的登錄功能，系統員可隨時查看系統的發送狀態,并且每次程序傳輸都會產生成功或失敗的日志。

　　(7)大程序分段功能，一些老系統內存空間有限，大程序放不下。通過自動分段傳輸，可省去人為的刪截程序所造成的失誤和不便。

　　(8)要求支持長文件名，完全支持256位文件名，能實現程序名與文件名的自動轉換。

　　(9)智能的文件比較功能，能輕松地標示出兩個文件(或不同版本)的數據差異、錯行、漏行，并可以馬上修改。

　　(10)三維刀位軌跡動態模擬功能，可以形象、直觀、高效地檢查程序的錯誤隱患。

　　三、實施DNC聯網控制后數控加工車間控制效果

　　(1)實施數控機床聯網后，車間面貌煥然一新，地面和空間已看不到電線。

　　(2)零件的加工程序進行權限的管理，不同的人員對不同的機床程序有不同的管理權限，改變了以往程序管理混亂狀態。

　　(3)零件的加工程序?qū)嵭辛松芷诘墓芾恚O(shè)置為編輯、調試和定型三個狀態。

　　(4)系統功能的設置，如通信參數、文件路徑和其它系統設置，全在系統服務器上進行設置與重新配置，不會影響機床正常工作，不會對機床精度等造成影響，系統調試絕對安全、可靠。

　　(5)可以很方便地對數控程序的各種信息，如程序號、圖號、零件號、機床、用戶信息等進行管理，可對程序進行圖號、零件名稱等進行復合查尋。

　　四、結束語

　　實現數控機床聯網后，數控車間改變原來數控管理模式，使機床的通信效率大大提高，程序傳輸高效、準確，減少了機床的待機時間和程序的驗證時間，程序員編制好程序就經過服務器傳到數控設備上，不用等待機床停下后，再傳輸程序，極大地提高了機床的利用率。同時程序員把自己在計算機上編制好的程序通過局域網發送到DNC服務器上，通過DNC客戶端，對這些程序進行管理和驗證，然后直接到機床上調用程序，整個過程嚴密可靠，提高程序的正確性，縮短了待機和驗證時間。
