1 SolidWorks和MasterCAM簡介

　　SolidWorks軟件屬于中端三維CAD軟件，是DassaultSystem公司旗下SolidWorks子公司的產品，軟件最大的特點是易學易用，容易掌握，對硬件的要求較低。另外，在世界范圍內有數百家公司基于SolidWorks開發了專業的工程應用系統作為插件集成到SolidWorks的軟件界面中，其中包括模具設計、制造、分析、產品演示、數據轉換等等，使它成為具有實際應

　　用解決方案的軟件系統，但在工程中要實現應用需要其它模塊的支持。MasterCAM美國NC Software公司所開發研制的CAD/CAM系統軟件，由于卓越的加工功能，在世界上擁有眾多的忠實用戶，被泛應用于機械、航空、造船、模具等領域。然而MasterCAM的設計(CAD)功能相對薄弱，在進行復雜曲面造型時比較困難，而這正是SolidWorks的優勢所在。本文為MasterCAM軟件提供了DXF、IGES、CADL、VDA、STL，PARASLD、DWG等標準圖形轉換接口，可以把其他CAD軟件生成的圖形轉變成本系統的圖形文件，實現圖形文件共享。建立完模型后選擇合理的加工方式，利用MasterCAM的車削、銑削和線切割模塊能高效地編制各種數控加工程序，方便快捷地實現圖形的雕刻功能。

　　因此利用solidworks進行CAD設計，結合MasterCAM進行數控加工，就成為當前模具企業優先選擇的CAD/CAM方式。

　　下面以手機蓋模具為例，介紹SolidWorks結合MasterCAM9.0在模具設計和加工方面的應用。

　　2 基于SolidWorks的手機蓋模具設計

　　solidWorks軟件具有很強的建模功能，利用其拉伸、切除、鉆孔、倒角、抽殼、曲線曲面等命令可以完成各種類型的零件設計。

　　2.1 原始設計模型

　　以手機蓋例，利用S0lidWorks軟件選擇零件，先選擇草圖并繪制草圖，進行尺寸約束和幾何關系約束，然后進行拉伸、切除、鉆孔、倒角等生成三維立體圖。

　　2.2 手機外殼制作加工

　　(1) SolidWork手機外殼制作

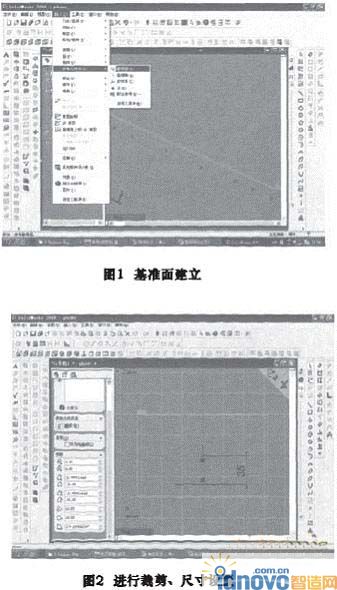

　　如上面打開零件繪圖框，選擇"前視"，插人"基準面1"，在"等距距離"框中輸人"10"，建立基準面1,如圖1.

　　在"前視"面上繪制橢圓圖形，選擇"工具/草圖繪制工具/裁剪"直線對橢圓進行裁剪、尺寸設置，如圖2。

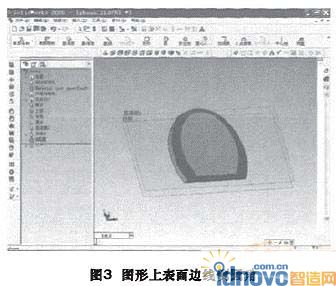

　　在"基準面1"上繪制同樣圖形，選擇"插入/凸臺基體/放樣"，彈出放樣對話框，在"輪廓"框中分別選擇"草圖1"和"草圖2"，選取圖形上表面的邊線對其倒圓角，半徑為10mm，如圖3。

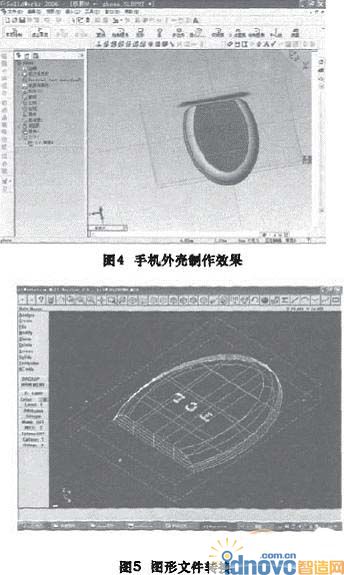

　　選擇"工具/草圖繪制實體/文字"在圖形上表面繪制文字，然后點擊"拉伸凸臺/基體"按鈕，深度1Mm，效果如圖4。

　　(2)Mastercam手機外殼模擬加工

　　打開Mastercam操作界面，點擊File/Converters/IGES/Read file，找到所存文件并打開，即可完成Solidworks與Masteream圖形文件的轉換，如圖5所示。

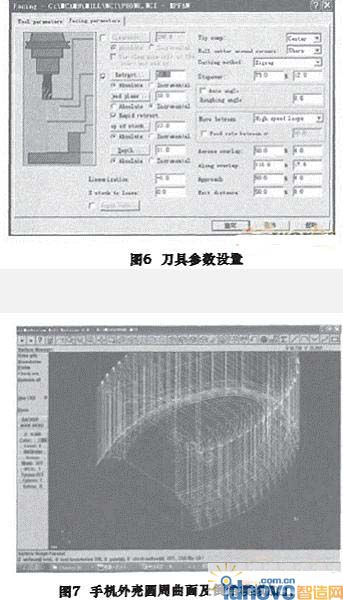

　　然后經過不同步驟的①加工部位選取、②刀具選擇、③刀具參數設置(圖6)、④加工路徑設置、⑤粗加工參數設置、⑥精加工參數設置等設置，最終完成手機殼的數控自動編程。選取圖示邊線并按圖進行設置。

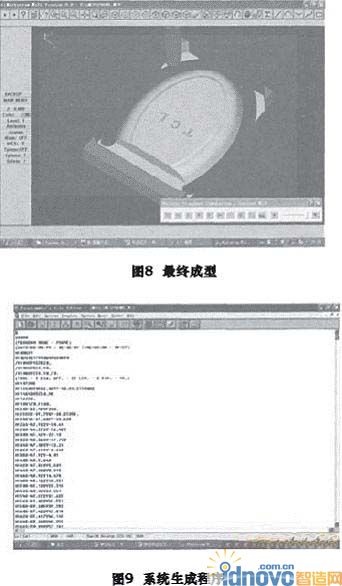

　　完成上述各種工藝參數設置，經過下述加工步驟仿真(圖7)，最終成型如圖8。①外形銑削;②文字上表面銑削;③殼體上表面銑削;④圓周粗加工;⑤系統生成程序(圖9)。

　　利用MasterCAM后置處理模塊，選用機床對應數控系統的后置處理程序來生成數控程序。選用MPFAN.PST文件則MasterCAM將生成適合該機床運行的數控程序。MastexCAM軟件系統針對許多數控系統開發了與之匹配的后處理文件(如FANUC,SIEMENS,MITSUBISHI等)，選取相應后處理文件，即可直接生成特定數控系統所需的數控加工程序。由于此系統是國產的南京華興21M數控系統，MasterCAM軟件系統中沒有與之相匹配的后處理文件，自動生成的NC程序不能直接傳送給數控機床進行加工，需要進行簡單的修改。修改完畢即可將文件傳輸給數控機床，完成工件的加工。

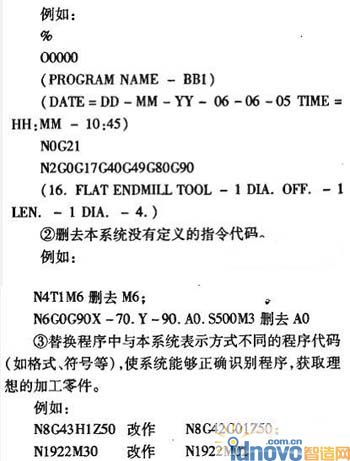

　　對自動生成的數控程序主要進行了以下三方面的修改。

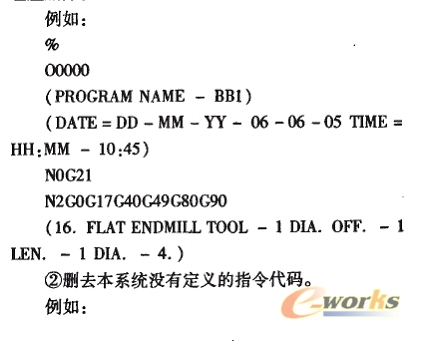

　　①刪去程序開頭、段尾一些相對于系統沒必要的說明解釋性的程序代碼，在程序中間換用刀具的說明也應刪除。

　　3 結語

　　介紹了SolidWorks軟件和MasterCAM 9.0軟件的功能模塊和工作流程。以手機外殼教學模型為例詳細介紹了SolidWorks軟件和MasterCAM 9.0軟件的一些基本操作，包括CAD零件的幾何造型、CAM零件的模擬仿真加工、NC代碼的后處理過程三部分。此外，還介紹了SolidWorks軟件與MasterCAM軟件圖形文件的轉換。將其智能化的3D繪圖功能和MasterCAM軟件具有的圖形文件轉換接口功能緊密結合起來，實現優化設計。

　　將SolidWorks軟件的CAD優勢和MasterCAM軟件的CAM優勢有機結合，可以大大縮短用戶精確設計與加工凸輪的時間。
