本文介紹了數控車床程序的構成

　　一、 主程序和子程序

　　1、 主程序

　　程序分為主程序和子程序，通常CNC系統按主程序指令運行，但在主程序中遇見調用子程序的情形時，則 CNC 系統將按子程序的指令運行，在子程序調用結束后控制權重新交給主程序。

　　CNC 存儲區內可存 l25個主程序和子程序。程序開始的程序號用 EIA 標準代碼O地址指令。

　　2、子程序

　　在程序中有一些順序固定或反復出現的加工圖形，把這些作為子程序，預先寫人到存儲器中，可　　大大簡化程序。

　　子程序和主程序必須存在同一個文件中，調出的子程序可以再調用另一個子程序，我們將主程序調用子程序稱為一重子程序調用，子程序調用子程序稱為多重調用。

　　一個子程序可被多次調用，用一次調用指令可以重復 999 次調用。

　　l )子程序的編制

　　在子程序的開始為O地址指定的程序號、子程序中最后結束子程序指令 M99 ，為一單獨程序段。

　　2 )子程序的執行

　　子程序是由主程序或上層子程序調山并執行的。

　　子程序調用指令如下：

　　M98 P **** L x x x x

　　調用子程序指令 子程序號 子程序調用次數

　　子程序調用次數的默認值為 1

　　(例 l ) ; M98PL002L5 %1002 號子程序被連續調用 5 次

　　M98 指令可與刀具移動指令放于同一程序段中。

　　[注1]子程序和主程序必須存在同一個文件中

　　[注2]子程序名和主程序名不得相同。

　　[注3]M98 , M99 信號不愉出到機床處，

　　[注4]當找不到 p 地址指定的子程序號時報警。

　　[注5]在 MDI 下使用 M98 P **** 調用指定的子程序是無效的。

　　二、文件名

　　CNG 裝置可以裝人許多程序文件，以磁盤文件的方式讀寫。文件名格式為(有別于DOS的其他文件名) :

　　%XXXX(地址 O 后面必須有四位數字)

　　程序以程序號開始，以 M 叩或 M 的結束。

　　程序號格式為% XxXx ; (地址 O 后面必須有四位數字)

　　M02 表示主程序結束。

　　M99 表示子程序結束，并返回到主程序中。

　　三、順序號和程序段

　　程序是由多條指令組成，每一條指令都稱為程序段(占一行)。

　　程序段之間應用符號隔開，本說明書規定每個程序段的末尾以“;”作為程序段的結束，構成程序段的要素是程序字，程序字由地址及其后續的數值構成。

　　[注1] 程序段中字符數沒有限制.

　　[注2] ISO代碼中程序段結束符號為 LF

　　EIA 代碼中程序段結束符號為 CRo

　　程序順序號由 N 指明，范圍為1—9999，順序號是任意給定的，可以不連續可以在所有的程序段中都指定順序號，也可只在必要的程序段指明順序號

　　四、字和地址

　　程序段由字組成，而字由地址和地址后帶符號的數字構成，如下所示：

　　X-----------------------------1000

　　[地址 數字] 字

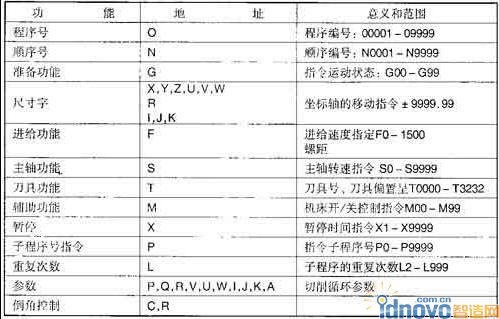

　　地址是大寫字母 A 到 2 中的一個，它規定了其后數字的意義，以下是本系統使用的各個地址的含義和指令值范圍。見表 1一1

表 1一1

　　這些字組合在一起就形成了一個程序段，如下例所示：

　　M10 Xl00 Z200 M03

　　注 1 NC 裝置所引起的限制和機床的限制是二個完全不同的概念，例如 NC 裝置 X 軸的移動量可以指令約 l0m(m米為單位時) 但實際機床的 X 軸行程可能只有 2m，進給速度也是如此，作為 NC 裝置可以進給速度控制到15m/分，但實際的機床就要限制到3m/分，因而，當編程序時，應將系統說明書與機床說明書熟悉，在很好理解的基礎上。

　　注 2 每轉進給速度是根據主抽轉速而轉換成每分鐘進給量后按每分鐘進給量執行的
