前面介紹了ANSYS中的兩種圖形顯示模式，可以用來評價分析結果的誤差，以此來指導和判斷網格劃分的精度。需要說明的是，對于實體分析時的六面體單元，由于所有與表面相關的單元都可以顯露在表面，因此PowerGraphics和FullGraphics的顯示結果將是一致的；只有當選擇了四面體單元進行劃分時，它可能只有一個節點暴露在表面，這時才會產生兩種顯示模式的差異。一般來講，PowerGraphics的結果是精確和偏于保守的。

還有一種結果誤差估計的方法 ，就在FullGraphic模式下，通過打開誤差估計（命令為ERNORM）選項，用SDSG參數顯示。SDSG參數需要用單元表顯示，其操作命令流例如下：
命令：ETAB，SDSG，SDSG
含義：儲存SDSG值到單元表
命令：ETAB，VM，S，EQV
含義：儲存Vo-Mises應力到單元表
命令：SADD，VMMAX，VM，SDSG
含義：將SDSG和Vo-MIses相加，結果儲存在VMMAX中
命令：PLET，SDSG
含義：顯示誤差應力
命令：PLET，VMMAX
含義：顯示Vo-Mises應力最大的估計值

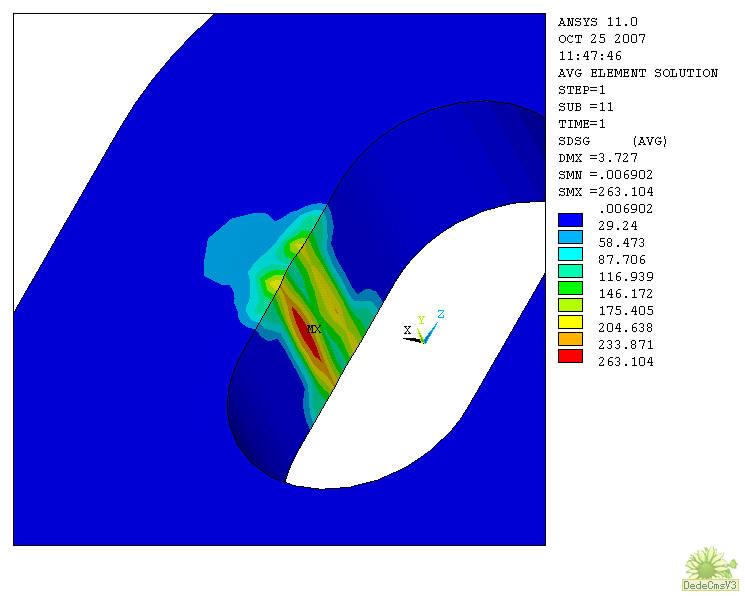

對于存在點接確的應力集中區域，有時這種誤差會較大，下圖為一點接觸區的誤差顯示：

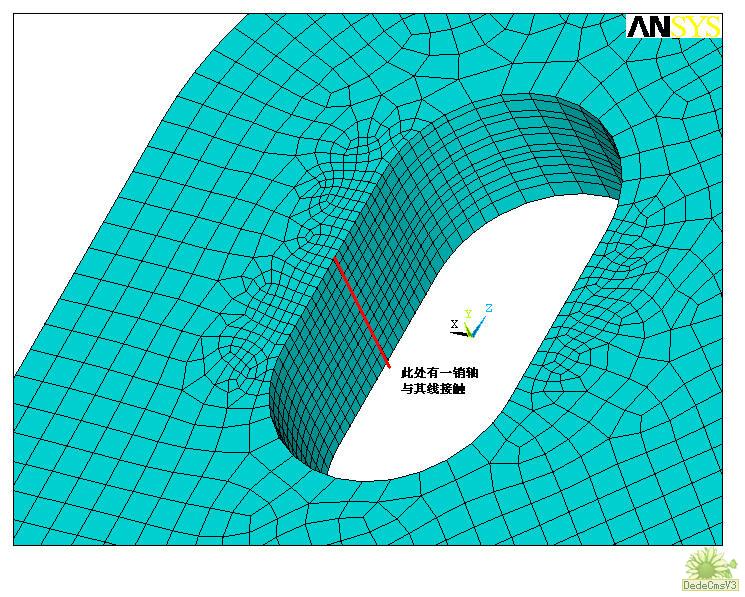

其網格劃分如下：


重要：因此，在做實體分析時不要盲目地用欠保守的FullGraphic結果來評價你的結構，后處理時分析者一定要對自己的結果可信度有一個大概的把握。
