1、三點創建工作平面

選擇任意三個不共線的點來建立工作平面，其中這些點可以是幾何圖元端點、交點、中點或者是建立的工作點定位特征。圖1所示為選擇立方體內三端點，來建立唯一的工作平面。

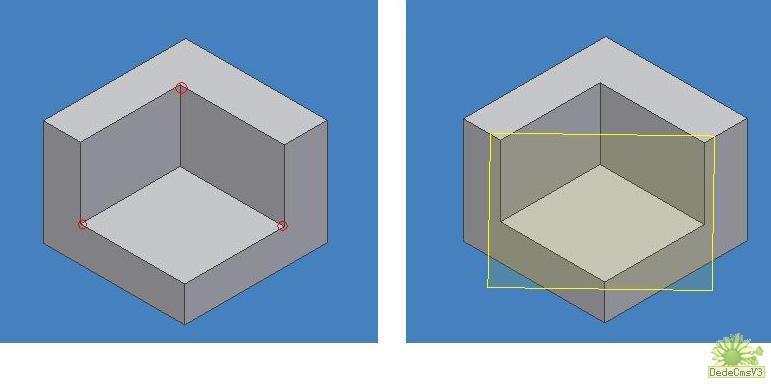

圖1  三點創建工作平面

    可以得到如下結果，創建的工作平面的X軸的正方向是從第一點指向第二點，Y軸的正方向是經過第三點與X軸正方向垂直。

2、過邊并與圓柱面相切創建工作平面

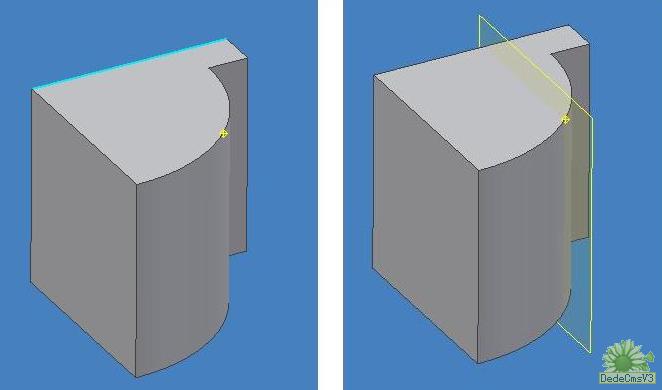

選擇一條邊和不以該邊為母線的圓柱表面來建立工作平面，其中這些邊可以是幾何體的棱邊或者是基準的坐標軸。圖2所示為選擇正方體的一條棱邊和一個圓柱表面，來建立唯一的工作平面。

圖2  過邊并與圓柱面相切創建工作平面

    可以得到如下結果，創建的工作平面的X軸由與圓柱相切的直線定義，而Y軸正方向則被定義為從X軸到該邊的方向。

3、過點并與軸創建工作平面

選擇一條邊（或者軸）和一個點（或者工作點）來建立工作平面，其中邊（或者軸）和點（或者工作點）的選擇可以不分先后順序。圖3所示為選擇立方體的條棱邊和一個工作點，來建立唯一的工作平面。

圖3  過點并與軸垂直創建工作平面

可以得到如下結果，創建的工作平面的X軸正方向就是從平面與軸的交點到所選點的方向，依照選擇順序指定Y軸的正方向。

4、選擇一條邊與某平面垂直創建工作平面

#p#分頁標題#e#

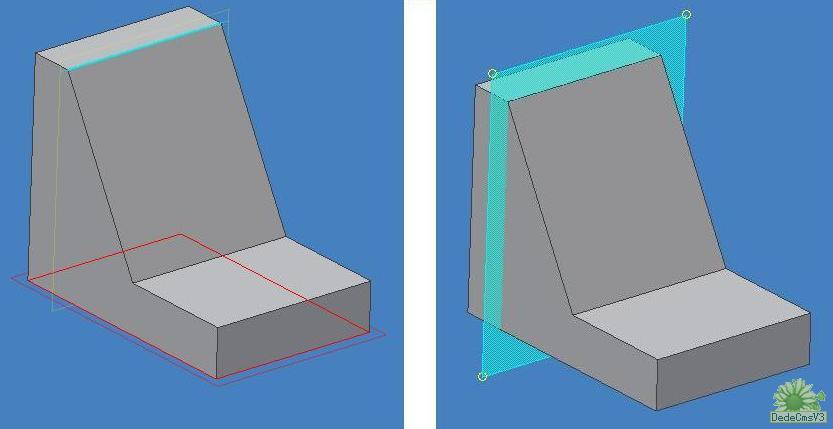

選擇一條邊和一個平面來建立工作平面，其中這些邊可以是幾何體的棱邊或者是基準的坐標軸，平面不可以是曲面。圖4所示為選擇立方體的一條棱邊和一個平面，來建立唯一的工作平面。

圖4  過邊并與某平面垂直創建工作平面

可以得到如下結果，創建的工作平面的X軸的正方向由邊/軸定義，Y軸正方向指向面的法向。

5、過兩條共面的邊創建工作平面

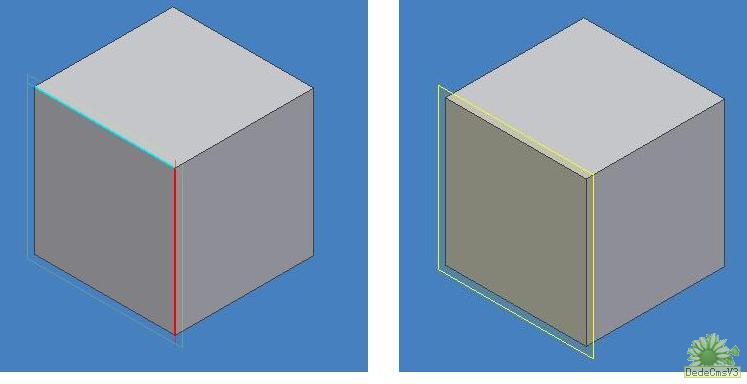

選擇兩條共面的邊來建立工作平面，其中這兩條邊可是是幾何體的相交棱邊或者是基準的兩個坐標軸。圖5所示為選擇立方體中兩條相交的棱邊，來建立一個唯一的工作平面。

圖5  過兩條共面的邊創建工作平面

可以得到如下結果，創建的工作平面的X軸的正方向指向第一條所選的邊，工作平面的方向和邊的選擇順序有關。

6、從某平面偏移出來創建工作平面

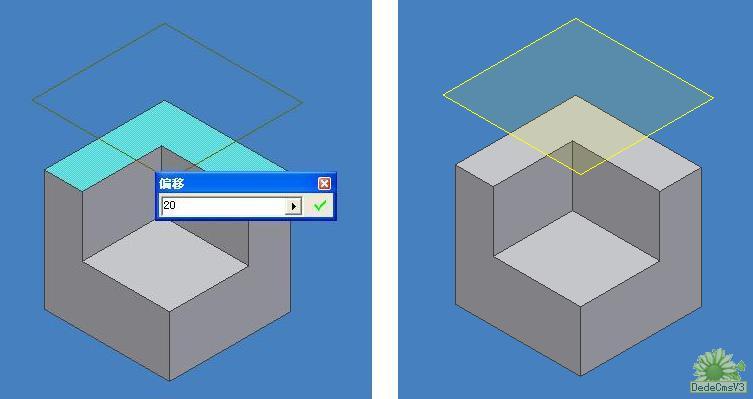

單擊工具面板上的“工作平面”工具，選擇一個平面，使用鼠標左鍵單擊該面的邊界并沿偏移方向拖動光標，在編輯框里指定偏移距離值。圖6所示為選擇立方體的一個表面進行一定距離的偏移，來建立唯一的工作平面。

圖6  從某從面偏移出來創建工作平面

可以得到如下結果，創建的工作平面的坐標系和所選平面相同，創建的工作平面在指定偏移距離與所選平面平行。

7、與某平面成一角度創建工作平面

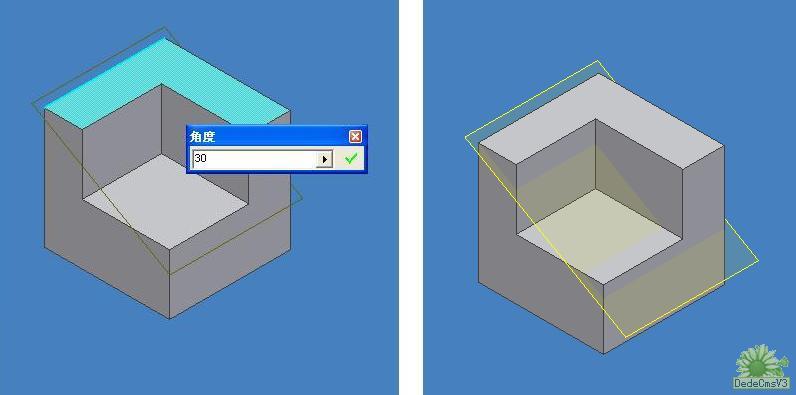

選擇零件表面和任意一條平行該表面的邊來建立工作平面，其中所選擇的這條邊必須和所選的表面平行、表面必須為平面。圖7所示為選擇立方體的一個表面和表面上的一條邊，來建立唯一的工作平面。

圖7  與某平面成一定角度創建工作平面

    創建的工作平面與零件表面成30度角，可以在編輯框里輸入想要的角度并單擊勾號確認，即可設置新的角度值。在編輯框中可以輸入正的角度值也可以輸入負的角度值，正的角度值表示角度與所選平面的逆時針夾角，負的角度值表示角度與所選平面的順時針夾角。

8、過一點并與平面平行創建工作平面

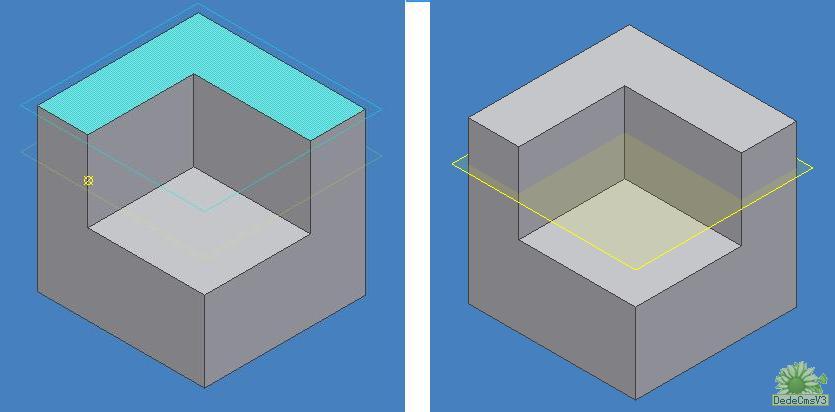

選擇一個平面（或者工作平面）和任意一點（幾何圖元的端點、交點、中點）來建立工作平面，其中平面和點的選擇可以不分先后順序。圖8所示為選擇立方體的一個表面和表面上的一點，來建立唯一的工作平面。

圖8  過一點并與平面平行創建工作平面

可以得到如下結果，創建的工作平面的坐標系統源于所選平面，法線方向和所選平面的法線方向相同。

9、與曲面相切并與平面平行創建工作平面

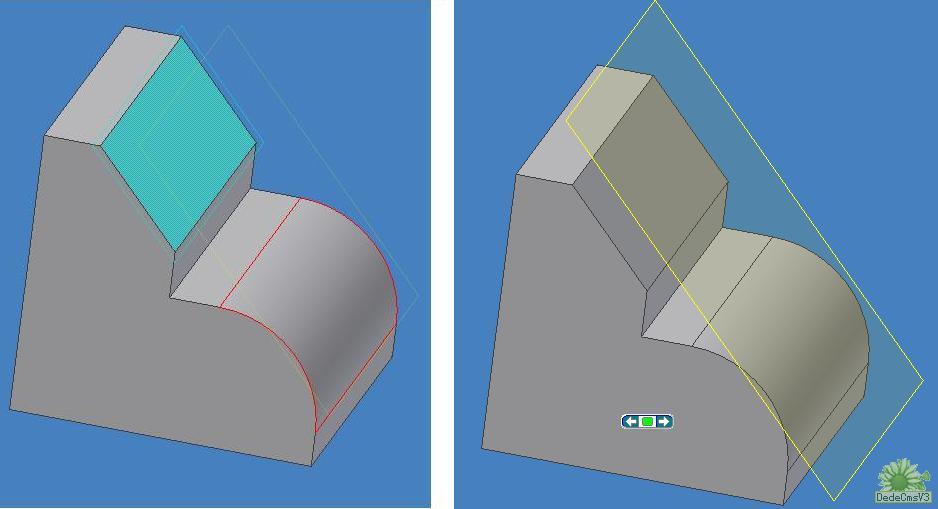

選擇一個與之平行的平面（或者工作平面）和任意一個相切的曲面來建立一個工作平面，其中平面和與之相切的曲面的選擇可以不分先后順序。圖9所示為選擇立方體的一個表面和相切的圓柱表面，來建立唯一的工作平面。

圖9  與曲面相切并與平面平行創建工作平面

新工作平面坐標系統源于所選平面，也可用這種方法來創建與面或平面相切的工作平面，面和平面與某個平面垂直。

10、過直線或曲線端點并與直線或曲線垂直創建工作平面

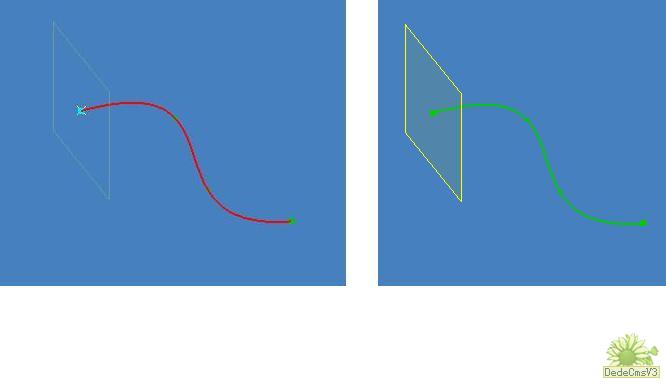

通過直線或曲線的端點并與直線或曲線垂直來建立工作平面，其中點和線的選擇可以不分先后順序。圖10所示為過直線或曲線端點并與直線或曲線垂直，來建立唯一的工作平面。#p#分頁標題#e#

圖10  過直線或曲線端點并與直線或曲線垂直創建工作平面
