最近在培訓中遇到下面的一個需求，客戶的二維圖紙中有一些不會變化的二維的數據，這些數據中包含了圖形、尺寸、符號、文字等信息，在Inventor出工程圖的時候，需要插入這些數據。
以前客戶是使用AutoCAD完成這樣的工作，現在要轉移到Inventor上，剛開始的時候考慮過略圖符號和插入AutoCAD圖紙，發現圖形倒是沒有問題，但是尺寸、符號、文字等遇到不太方便的地方。后來發現Inventor實際上已經提供了這樣的功能，那就是導入 AutoCAD 塊定義
下面是操作步驟：
- 打開原有的DWG圖紙，把需要插入的對象分別做成AutoCAD 塊。
- 新建或者打開Inventor DWG圖紙，這個是必須的，用IDW無法使用這個功能。

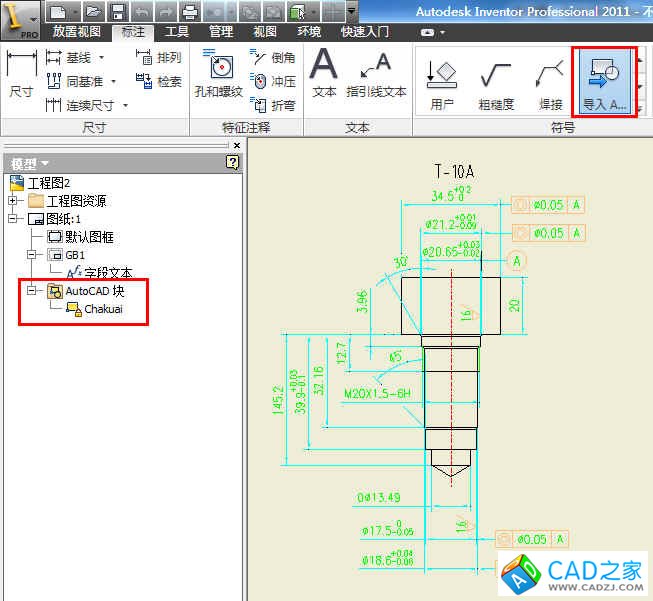

- 在功能區上，單擊“標注”選項卡“符號”面板
選擇“導入 AutoCAD 塊”。 - 瀏覽至剛才創建的包含塊定義的 DWG 文件并選中它。
- 在“塊定義”區域中，選擇要插入的塊。
- 設定縮放值和旋轉值。
- 單擊“插入”。
- 在圖形窗口中單擊以放置塊。
- 如果塊定義中包含屬性，請在“編輯屬性”對話框中輸入值，并單擊“確定”。

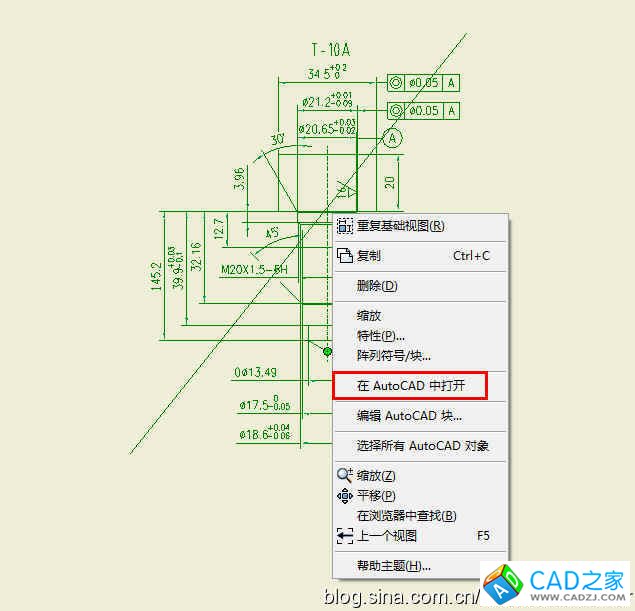

需要注意的一點是，插入后的塊無法具體編輯，只能修改比例和旋轉等，如果需要編輯圖形、文字、標注，可以再塊上單擊鼠標右鍵，然后選擇編輯AutoCAD塊，然后在彈出的AutoCAD里面進行編輯，保存后即可更新AutoCAD塊。
此外如果是ACM創建的圖形，應該首先保存成AutoCAD格式的，然后再做上面的操作。
