利用工程圖資源傳遞向導批量修改圖紙。

    有時候，我們需要批量更改工程圖中的模版標準，例如，將某個項目中的標題欄整體復制到另一個項目所有圖紙的標題欄。如果一張張圖紙復制，需要很長時間。有沒有更加快捷的方法呢？

    “工程圖資源傳遞向導”可以批量修改圖紙，可將工程圖資源（如邊框、標題欄和略圖符號）從源工程圖復制到一個或多個目標工程圖中。具體操作步驟如下：

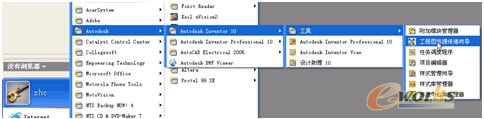

    1、在window系統中，單擊“開始”→“Autodesk”→“Autodesk Inventor 10”→“工具”→“工程圖資源傳遞向導”，如圖（19）所示，彈出提示窗口。

    圖（19）

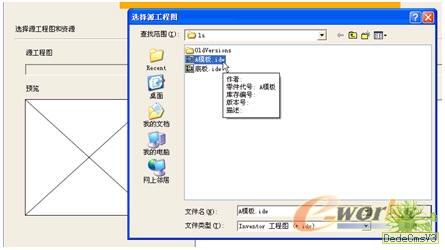

    2、點擊“下一步”，彈出圖（21）所示窗口，在圖（21）所示窗口內，選擇“源工程圖”，然后點擊“打開”。

    圖（21）

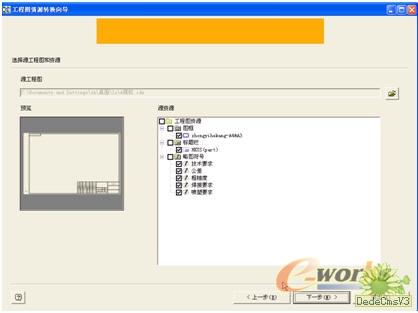

    3、程序讀取源文件中工程圖資源（如邊框、標題欄和略圖符號），并將這些資源顯示出來，等待用戶的下一步操作，用戶可以根據自己的需要，勾選相應的欄目進行更新。在本例中，全部勾選。

    圖（22）

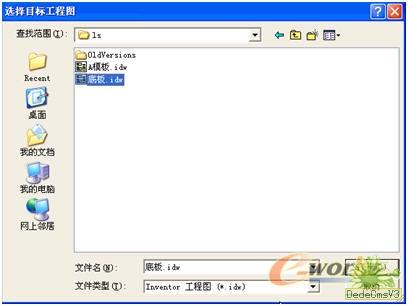

    2、點擊“下一步”，彈出圖（23）所示窗口，用戶選擇目標工程圖。本例中我們選擇底板。

    圖（23）

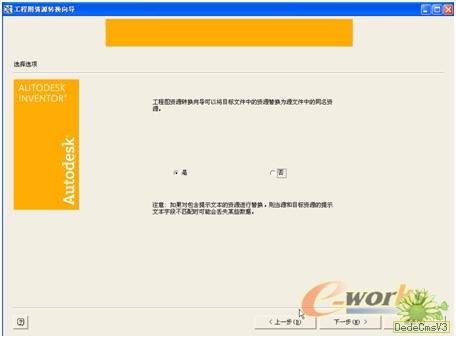

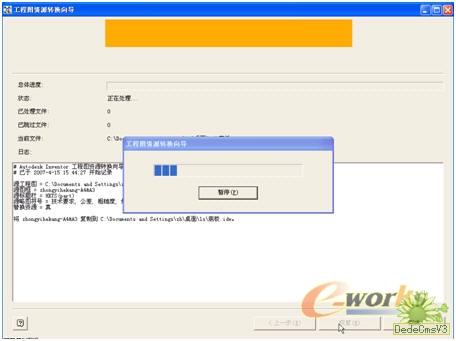

    3、點擊“打開”，在彈出來的窗口內點擊“下一步”，彈出提示用戶操作的窗口，如圖（24）所示，系統默認選擇“否”。選擇“是”，然后點擊“下一步”，系統提示上述操作的一些相關信息，包括圖框、標題欄、略圖符號的數目等。點擊“開始”開始轉換，如圖（25）所示。

    圖（24）

    圖（25）

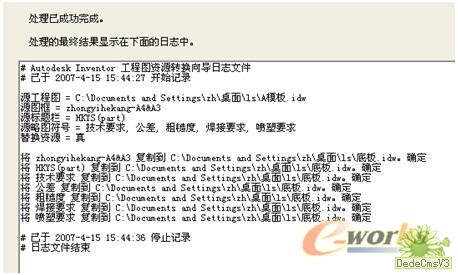

    7、轉換完成，提示成功。并且將本次任務的詳細信息逐一列出，如圖（26）所示。

    圖（26）

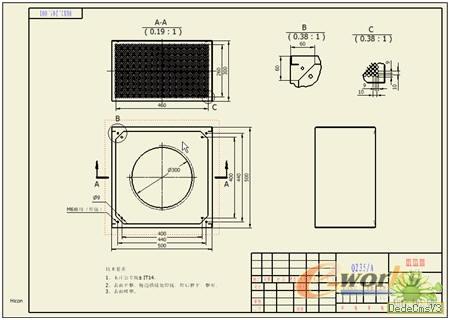

    4、點擊“退出”，退出該程序。原圖為圖（18）所示，我們選擇的源工程圖如圖（27）所示，轉換后生成的目標工程圖如圖（28）所示。

#p#分頁標題#e#

    圖（27）

    圖（28）

    提示：

    ①、用戶在轉換的時候，是針對目標文件的直接操作，如果有必要，可以先建立備份文件。如果誤操作，也可以打開“OldVersions”文件夾內的同名文件（其命名規則為<文件名>.<版本>.<文件類型>）另存替換即可。

    ②、當批量轉換時，只需在選擇目標文件時，多選即可，其余操作步驟同上所述。

    上面談到的技巧，均為自己在工作中摸索的一些功能，對上述功能的領悟也并未非常詳盡，錯誤之處，期待同行們的指正，也希望和各位Inventor用戶多多交流。
