雖然Inventor自帶有標準件庫，但是部分沒裝標準件的同學常會問，螺母之類的東西的外倒圓怎么倒。其實很簡單，可以用掃略特征畫一個三角形，然后掃描切除就行。還有一種方法可以使用，就是拉伸求交。

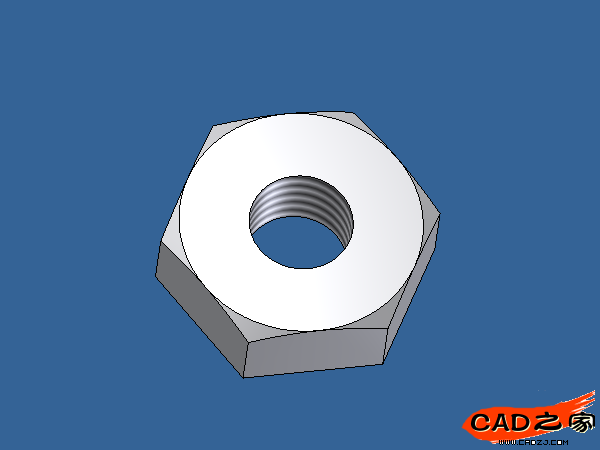

建立未倒圓的六角螺母如下，

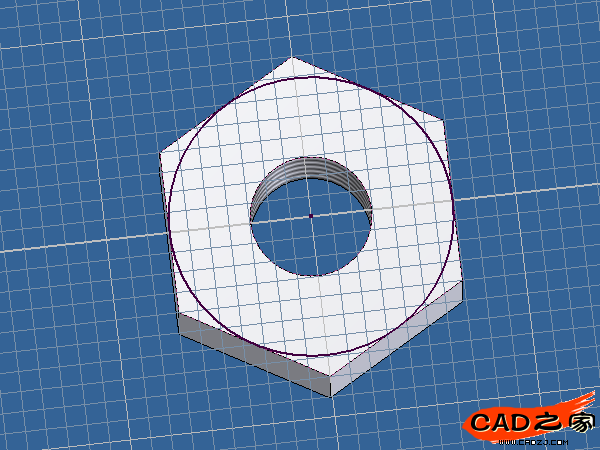

在其中一個底面建立草圖:

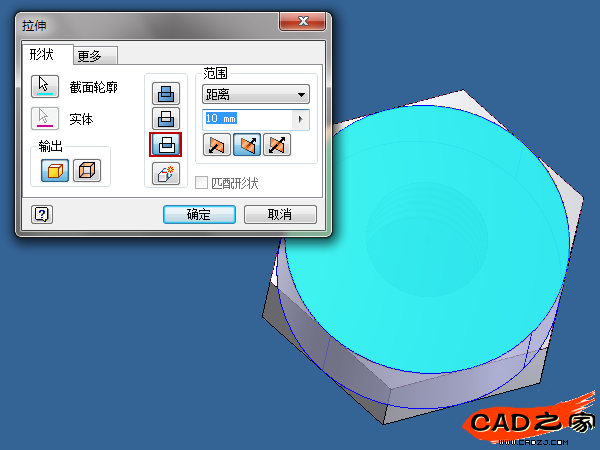

完成草圖，選擇拉伸求交（由于之前螺母便拉伸的就是10mm，故此處距離并不修改）

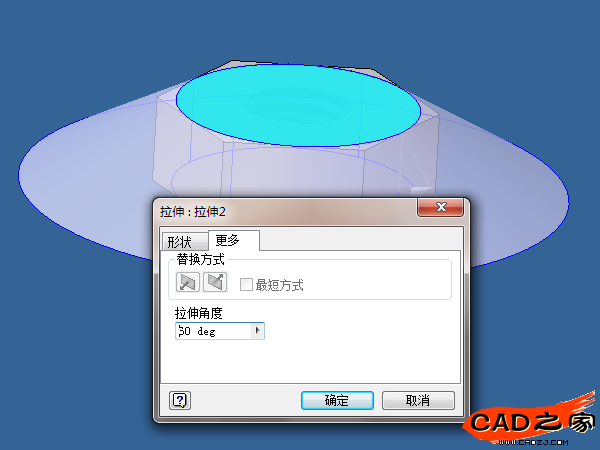

選擇更多，GB螺母的倒角在截面的投影和水平線一般成15到30度角，故給拉伸角度為60，選確定即可。

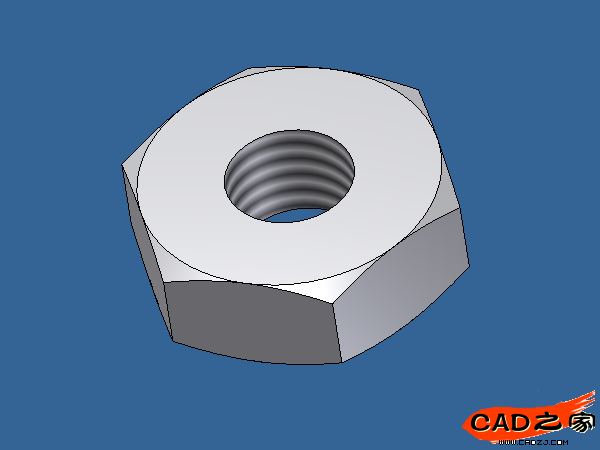

不過拉伸求交在Inventor中不可以鏡像，故按一樣的方法可得另一邊的倒圓。

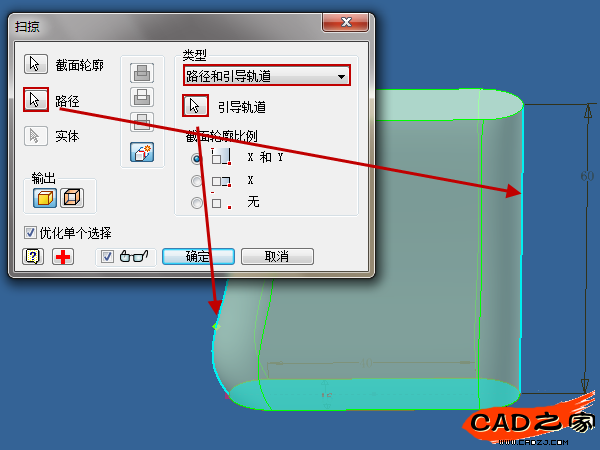

掃掠的路徑和引導軌道

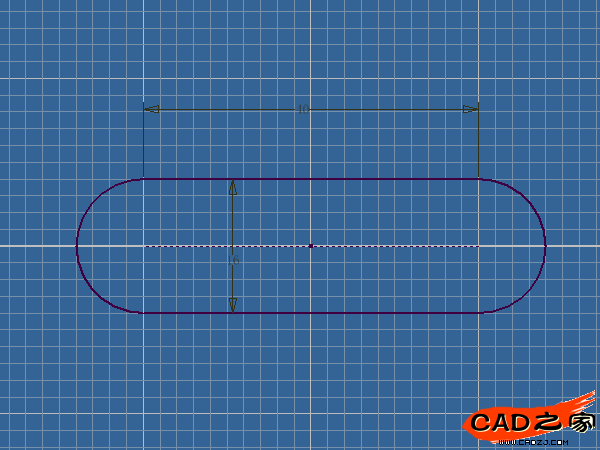

先建立草圖如下，

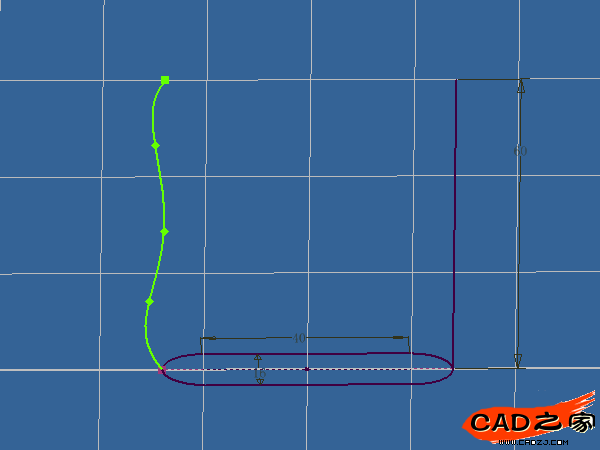

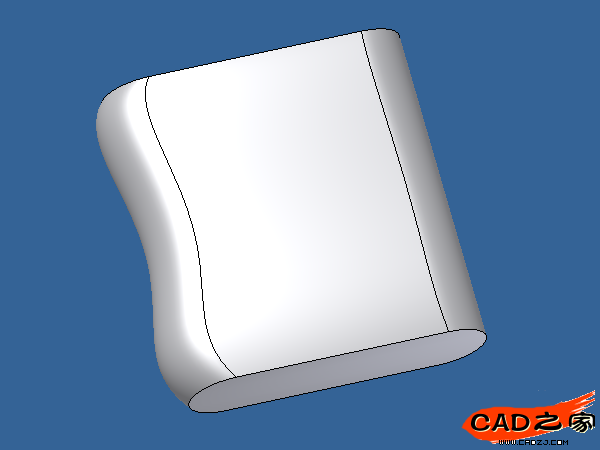

完成草圖，選擇與該草圖平面相垂直的平面建立草圖，投影上草圖輪廓，然后以其邊界點為起始點，建立一直線與一樣條曲線如下（注：建立樣條曲線是為了更方便，一般樣條曲線不好完全定義，最好使用圓弧更好控制模型形狀）

加強筋特征的拉伸薄壁應用

在一個平板上創建一個與平板平行的平面（必須平行），畫一條直線，并完全定義該直線。完成草圖。

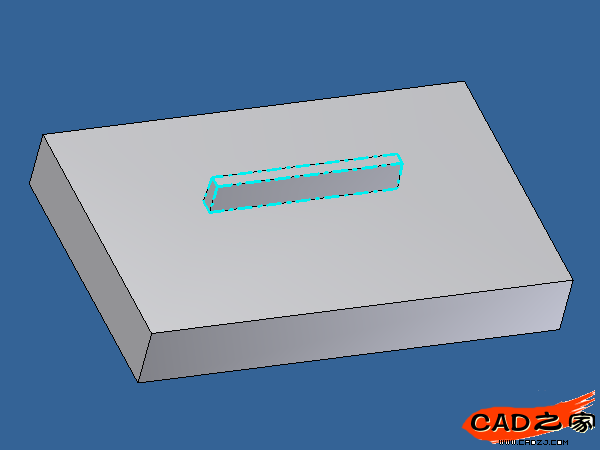

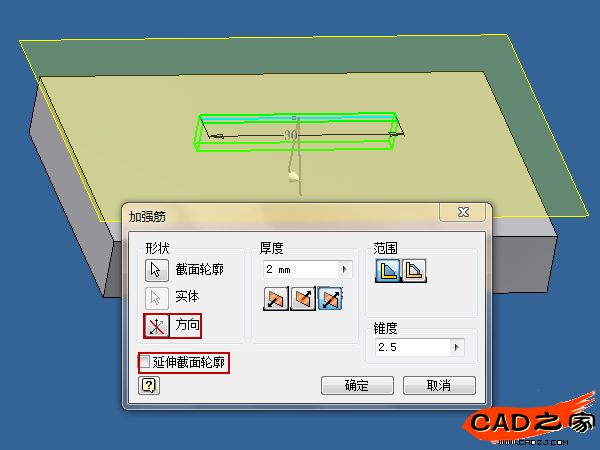

選擇加強筋特征，勾去延伸截面輪廓（如果該項沒有去掉，那么除非兩邊有擋板，否則將產生無限長的薄壁，Inventor將因無法做出而報錯），選擇方向指向平板，給定厚度，可以適當給個錐度，確定，即可產生如下薄壁平板。

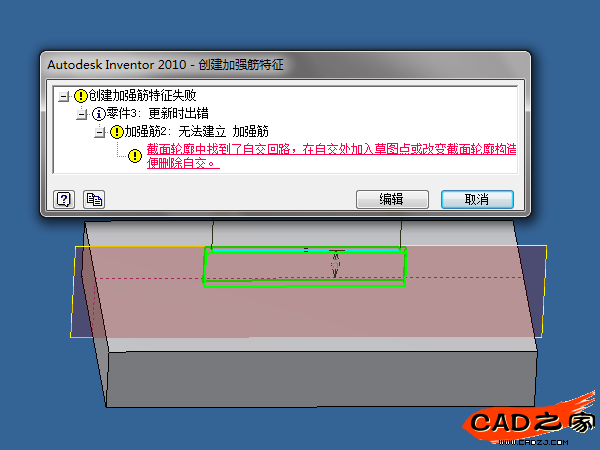

注意，如果在與平板垂直的平面上建立直線草圖，并按剛才步驟執行，Inventor將會報錯，故建立平面時必須注意。
