硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標之一。一般硬度越高，耐磨性越好。常用的硬度指標有布氏硬度、洛氏硬度和維氏硬度。
　　1.布氏硬度（HB）
　　以一定的載荷(一般3000kg)把一定大小（直徑一般為10mm）的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2 (N/mm2)。
　　2.洛氏硬度（HR）
　　當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據試驗材料硬度的不同，分三種不同的甓壤幢硎荊?HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料（如硬質合金等）。
　　HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料（如退火鋼、鑄鐵等）。
　　HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料（如淬火鋼等）。
　　3 維氏硬度（HV）
　　以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度值(HV)。

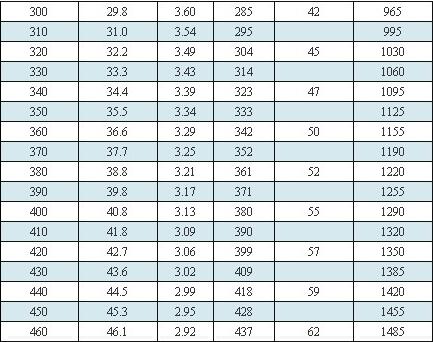

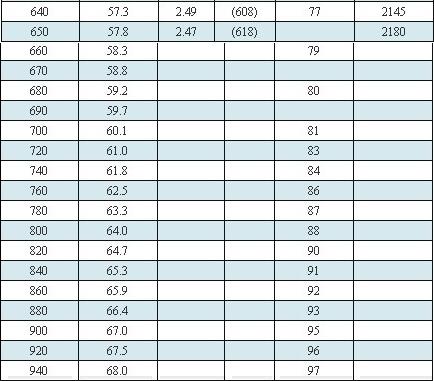

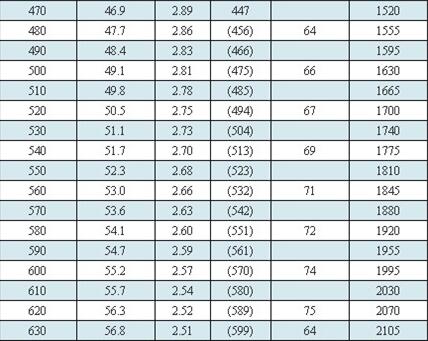

　　根據德國標準DIN50150,以下是常用范圍的鋼材抗拉強度與維氏硬度、布氏硬度、洛氏硬度的對照表。

硬度試驗是機械性能試驗中最簡單易行的一種試驗方法。為了能用硬度試驗代替某些機械性能試驗，生產上需要一個比較準確的硬度和強度的換算關系。
　　實踐證明，金屬材料的各種硬度值之間，硬度值與強度值之間具有近似的相應關系。因為硬度值是由起始塑性變形抗力和繼續塑性變形抗力決定的，材料的強度越高，塑性變形抗力越高，硬度值也就越高。
