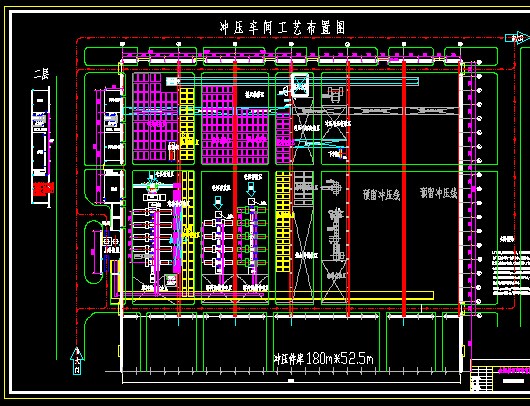

沖壓車間工藝布置圖CAD設計圖下載
- 軟件大小：703 KB
- 更新時間：2014-08-05
- 軟件授權：免費下載
- 所屬欄目：CAD圖紙大全
- 軟件情況：綠色安全免費下載
- 軟件語言：簡體中文
- 應用平臺：windows xp/vista/win7/
- 本站地址：CAD之家 www.myxzmdy.cn
軟件介紹
廠房新建,采用門式鋼結構屋架，車間起重機采用地面遙控操縱。
廠房(含起重機）一次建成6跨，每跨30米，共計寬度180m,西側2跨預留2條沖壓線。
東側2跨為預留沖壓線，每跨均為30米，廠房一期建成。
地面荷載:沖壓毛坯存放區及模具存放區200kpa;道路及其他區域100kpa;
沖壓件庫全部為50Kpa。車間模具存放區地面采用鋼板磚，其它地坪采用環氧石英砂地面。
沖壓線電控柜布置在4.5m高的鋼平臺上，平臺下存放端拾器，平臺荷載4kpa。
