§9 放樣特征

    放樣特征：有多個截面或輪廓連接而成的特征，放樣通過在輪廓之間進行過渡生成特征。本特征可以建立凸臺，基體或切除

    注意事項：

    ●您可以使用兩個或多個輪廓生成放樣
    ●僅第一個或最后一個輪廓可以是點，也可以這兩個輪廓均為點
    ●對于實體放樣，第一個和最后一個輪廓必須是由分割線生成的模型面或面、或是平面輪廓或曲面。

    必備條件：必須具有兩個（或兩個以上）以上的草繪

    類型

    ●簡單放樣
    ●使用空間輪廓放樣
    ●用分割線放樣
    ●使用平面輪廓引導線放樣和使用空間輪廓引導線放樣
    ●使用中心線放樣

    步驟

    ●創建平面
    ●草繪、復制、粘貼輪廓
    ●建立放樣特征。

    本章中，我們將學習如何創建一個放樣特征（loft features），作為一個例子，我們將創建一個下面的零件---鑿子

    §9.1 設置混合特征的參考平面

    放樣特征的建立，首先應該在若干表面或平面上草繪混合的輪廓。我們在本例中，首先創建新的參考平面。

    1、新建一個零件文檔。

    2、注意：使平面處于顯示狀態。

    3、在設計樹中，右鍵基準面1，選擇顯示，并使模型處于"等軸測"狀態。

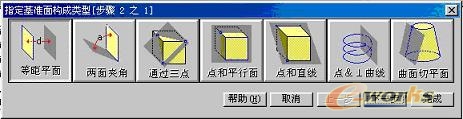

    4、選擇基準面1，并點擊"參考平面"工具，或菜單：插入--參考幾何體--基準面。按提示做一個基準面4，

    5、同樣的方法建立基準面5和基準面6。注意：在繪圖區域用CTRL+拖動基準面5的方法，也可以建立基準面6，并在設計樹中，雙擊基準面6，將它相對與面5的尺寸改成40。

    6、修改完成后，按重建按鈕：

    7、提示:雙擊設計樹中的特征名稱，可以顯示其尺寸定義。

    §9.2 放樣特征各面輪廓的草繪

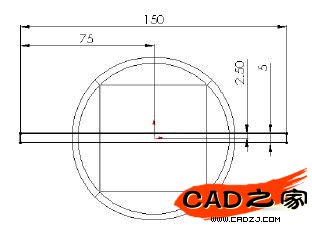

    在基準面1上繪制一個60X60的正方形，并如圖標注尺寸：


    1、在基準面4上繪制圓，如圖：

    2、在基準面5上繪制圓，如圖：

    3、在繪制過程中，注意將圓的直徑和60X60的方的頂點重合，注意光標

    §9.3 拷貝草繪

    1.點擊"等軸測"按鈕，在設計樹中，選擇"草繪3"，如圖

    2.點擊"復制"按鈕，點擊基準面6，點擊"粘貼"按鈕。

    3.OK，和標準WINDOWS很相似。

    §9.4 創建放樣特征

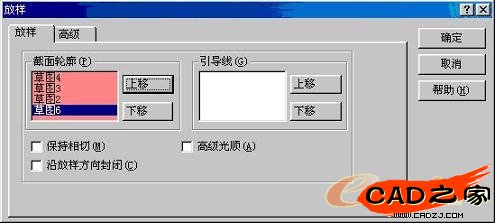

    1、菜單：插入-基體-放樣，

    2、按次序依次選擇：草繪4，草繪3，草繪，草繪1，，或反向，但不能交叉。

    3、


    4、點擊確定。

    5、OK

    §9.5 創建另一個放樣特征的凸臺

    1、選中基準面1，點擊草繪按鈕，選中前一放樣特征的四方平面，點擊按鈕。

    2、退出草繪。

    3、拖動基準面1，建立一個偏置200的平面--基準面7，

    4、在基準面7上，繪制如圖矩形：

    5、標注尺寸，生成草繪。

    6、菜單：插入--基體--放樣。


    7、選擇矩形左下角的點以及方型左下角的點，點擊確定。


    8、OK，完成。
