§7 旋轉特征

    所謂旋轉特征：旋轉通過繞中心線旋轉草圖來生成基體、凸臺、切除或曲面。系統默認的旋轉角度為 360 度。

    回轉特征有三類：

    ●旋轉基體／凸臺：相當于pro/e中的：create-protrusion-revolved,
    ●旋轉切除：相當于pro/e中的：create-cut-revolved,
    ●旋轉曲面：相當于pro/e中的曲面功能。

    必要條件：在需要旋轉的草繪中，必須含有一條中心線。系統才能會認為草繪有建立旋轉特征的可能

    注意事項：需要旋轉的截面，只能畫在中心線的一側。

    本章和下一章中我們學習制作回轉特征和掃描特征，我們將一步步創建一個類似于蠟燭臺模樣的模型。步驟如下：

    ●創建一個回轉特征（revolved feature）
    ●草繪并標注圓弧以及橢圓
    ●創建一個掃描特征（sweep feature）
    ●建立并使用約束（relation)
    ●創建一個帶有拔模斜度的拉深切除（extruded cut）

    零件如圖所示：


    §7.1 草繪旋轉特征

    第一個特征是一個旋轉特征：即由一個輪廓繞中心線旋轉所形成的特征。

    1、新建一個零件文檔。

    2、在PLANE1上，點擊草繪按鈕

    3、使用畫線工具 ：或菜單工具--草圖繪制實體-直線：，畫一條垂直線，以及兩條水平線，如圖所示：


    4、點擊尺寸按鈕：標注如圖 尺寸：

    5、畫圓弧，并標注尺寸：點擊"三點圓弧"工具，或菜單工具--草圖繪制實體-三點圓弧：

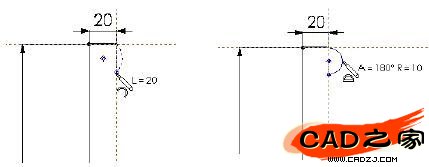

    6、將光標置于尺寸20的直線端點，拖動鼠標，使顯示L長為20，松開鼠標，移動圓弧中的亮點，向右拖動鼠標，使顯示為：A=180，R=10，注意此時圓心的位置。 如圖所示 ：


    7、繼續使用直線工具和圓弧工具，畫如圖所示的形狀：圓：L=40，A=180，R=20，注意直線暫時不標注尺寸。


    8、使用剪切工具,將多余部分剪掉，如圖


    9、將兩圓弧中間的直線標注尺寸：40

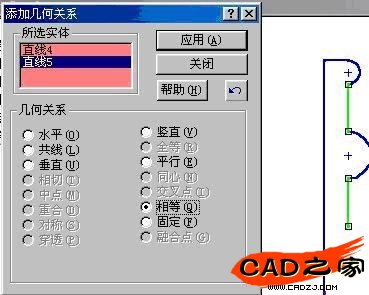

    10、點擊"添加幾何關系"按鈕 ，或菜單工具--幾何關系--添加：出現對話框，選中下圖中的兩條線，并確定"相等"關系已經選中，按應用，及關閉退出對話框

    11、


    12、點擊切線弧工具，畫一個A=90，R=60的圓弧，如圖。

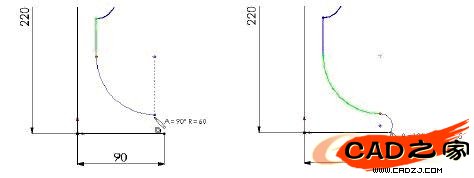

    13、繼續切線弧，并與尺寸90的端點閉和。

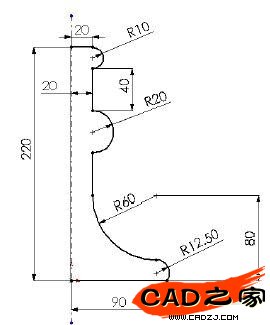

    14、按下圖標注其余的尺寸：


    15、草繪完全生成后，所有的線、圓弧等均變成黑色，并且底部提示欄："完全定義"

    16、畫中心線。如上圖。這條中心線就是旋轉特征的旋轉中心。

    §7.2 創建旋轉特征

    點擊旋轉凸抬/基體按鈕，或菜單插入-基體-旋轉，

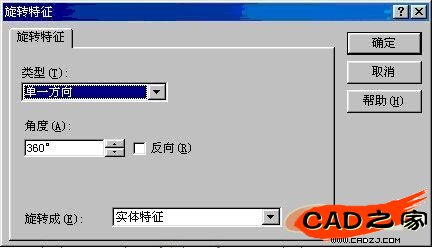

    出現對話框后，可以定義旋轉的類型，角度。我們選擇的類型和角度如下圖所示：單向，360度


    點擊確定退出。

    保存文件為：Cstick.sldprt.。

    §7.3 旋轉薄壁特征的建立

    當我們利用一個非封閉的草繪，建立旋轉特征時，系統有兩種默認選項：自動由系統將草圖封閉，或者建立薄壁特征。

    我們建立薄壁特征時，需要在出現的對話框中選擇"否"，系統既可以建立薄壁特征。

    建立步驟：

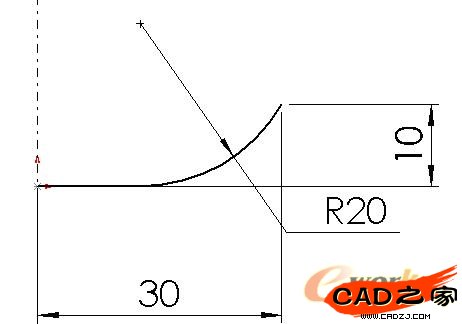

    1、新零件-草繪-繪制如圖內容。


    2、點擊旋轉凸抬/基體按鈕，或菜單插入-基體-旋轉，

    3、出現對話框，"當前草繪是開環的。若...."選擇"否"

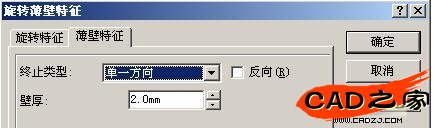

    4、出現"旋轉薄壁特征對話框"，


    5、分別定義：旋轉特征以及薄壁特征的相關內容，點"確定"
