§4.1 打開工程圖格式文件

    要建立一個零件的工程圖,首先應該設置工程圖的格式文件,按如下步驟.

    1、點擊;

    2、雙擊"工程圖";或"選擇"工程圖"并點擊"OK",出現""對話框,如下圖

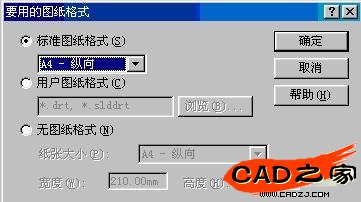

    3、我們選擇標準模版,并選用"A4-縱向"為圖紙幅面

    4、"確定"

    此時,出現一個新的窗口,并且,工程圖工具條也隨之出現

    5、在圖框中任意地方點擊鼠標右鍵,選擇"編輯模版"

    6、點擊圖紙中的文字,可以選中它,對這些文字可以移動,刪除,修改(雙擊即可彈出修改對話框).現在,我們將它刪除.選中以后,按"DEL"鍵,確認即可.

    7、我們對于圖紙模版的大部分操作基本上都可以在"編輯模版"的完成,例如:標題欄中,單位名稱,設計,工藝,日期等等通用欄的填寫.

    8、模版的保存:文件-->保存模版(出現上面的對話框)-->確定--確認覆蓋原來的文件.也可以另存為其它名字(點擊"用戶模版").

    §4.2設置圖紙細節選項

    下面,我們來進一步設置圖紙的有關選項:默認圖紙尺寸的字體,尺寸的的類型,箭頭類型等等.我們可以利用這些設置,來建立公司的標準.

    1、點擊:工具--選項

    2、點擊"出祥圖"標簽,如下圖:


    3、在本選項設置中,我們可以根據<國家標準>的規定,設置大部分選項

    關于工程圖的詳細設置的問題，請參閱solidworks的幫助文件中solidworks選項的有關內容。

    §4.3 創建零件工程圖

    如果零件Tutor1.sldprt還沒有打開,現在打開它,并激活工程圖窗口.

    1、圖紙目前還處于"編輯模版"狀態,此時,可以單擊右鍵,并選擇"編輯圖紙",將工作狀態轉換到圖紙的編輯中.

    2、點擊標準三視圖 ,或插入---工程圖視圖-標準三視圖.注意此時光標的模樣,狀態欄中的提示是:"選擇工程圖所要放置的模型"

    3、點擊菜單:窗口--Tutor1,即可激活Tutor1窗口,在該窗口點一下,重新激活工程圖窗口,并且在圖紙中建立了三個視圖.如果要移動視圖,將鼠標定位到該視圖,移動鼠標,當光標變成模樣后,即可拖動該視圖(仍遵循三視圖規則)

    4、用移動的方法調整好三個視圖的位置

    §4.4 在工程圖中添加尺寸

    在工 程圖中，描述的是模型的二維視圖，應該為其加入尺寸。我們可以在任意視圖上加入三維模型中存在的尺寸

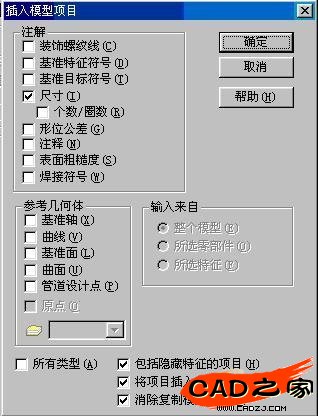

    1、在沒有選擇任何項目的情況下，點擊插入--模型項目，出項"插入模型項目"對話框，如下圖所示

    2、

    3、點擊"確定"

    4、移動尺寸到合適的位置。如下圖所示



    5、點擊，保存文件，其默認名為：slddrw.

    §4.5 修改尺寸

    在工程圖中修改尺寸后，模型會自動更新，同樣，在模型中，修改尺寸，在圖紙中，也是同時更新的

    1、在視圖2中，雙擊尺寸25，如圖：



    2、在修改對話框中，將尺寸25改成40，并按回車鍵，或點擊對號按鈕如圖


    3、點擊工具條上的"重建"按鈕，模型和視圖中的尺寸將會重新計算建立

    4、打開（或激活）零件窗口，雙擊凸臺-拉伸1特征，顯示該特征的尺寸。注意尺寸已經發生了變化。

    5、返回工程圖窗口，保存文件。由于模型做了改動，因此，系統提問是否保存模型，點擊"是"


    §4.6 插入另外的視圖

    按以上的方法，我們可以創建一個新的裝配模型的工程圖。我們利用這個工程圖，來學習以下的內容。

    除了標準三視圖以外，我們在圖紙中還可以加入其他的視圖，包括：

    ●準視圖：前視圖，頂視圖或等軸測視圖（ISOmetric）
    ●模型中命名的視圖
    ●當前模型工作窗口的視圖

    1、擊"命名視圖"按鈕或菜單：插入--工程視圖--命名視圖.此時，光標變成摸樣，說明此時可以加入一個模型視圖了。

    2、要加入一個模型，在任意地方點擊鼠標右鍵，選擇"從文件中選擇"，選擇一個文件，并確定視圖的放置形式。


    3、我們選擇文件

    4、此時，光標變成模樣，提示視圖的放置位置。在合適位置點擊一下。如果出現下面的對話框，點擊"是"。


    5、插入等軸測視圖后，如下圖：


    §4.7 插入材料明細表

    我們可以在裝配圖中，加入模型的材料明細表。在機器中，應該有EXCEL97作為支持。


    1、選擇任意視圖，如圖：

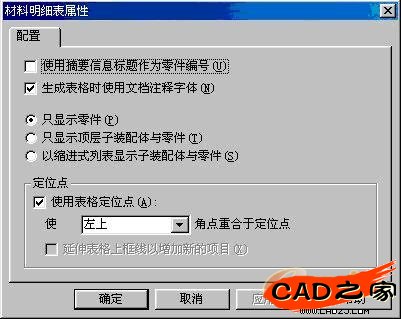

    2、選擇 插入-材料明細表，出現材料明細表模版對話框。如圖：注意選中：生成表格時使用文檔注釋字體和取消使用表格定位點前面的對號

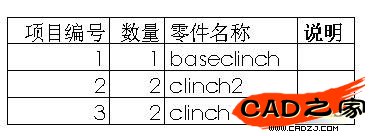

    3、點擊"確定".則插入如下的材料明細表：


    4、值得說明的是：表中的有關項目可以在EXCEL中進行定義。

    §4.8 材料明細表操作

    點擊材料明細表。

    當光標變成移動樣式時，拖動明細表到合適的地方

    編輯材料明細表

    1、材料明細表上單擊右鍵，選擇"編輯材料明細表"或雙擊材料明細表
    2、對任意項目進行修改。下圖是修改的一個例子。可參照上一節中的BOM表
    3、在圖紙中其他地方單擊鼠標，即可返回圖紙編輯狀態。



    保存材料明細表

    1、選擇材料明細表，點擊文件-另存為。。
    2、輸入文件名，即可將明細表存為EXCEL文件。
    3、注意：另存為EXCEL文件后，當裝配的文件改變后，圖紙中的BOM表會自動更新，但所保存的EXCEL文件不會自動更新。

    §4.9 尺寸標注中的一些技巧

    ●刪除不需要的尺寸：選擇尺寸，按DEL鍵
    ●隱藏尺寸：選擇視圖-顯示/隱藏尺寸，光標變成模樣，然后點擊尺寸；鼠標形狀為可以快速切換尺寸的顯示或隱藏
    ●隱藏尺寸：選擇尺寸，右鍵選擇：隱藏，即可
    ●在視圖之間移動尺寸：按住shift鍵，拖動尺寸到合適的位置。
    ●在視圖之間復制尺寸：按住ctrl鍵，拖動尺寸到合適的位置。
    ●使尺寸居中：單擊尺寸，右鍵選擇"文字居中"
    ●對圓形類尺寸，有如下幾點：
    ◎半徑標注--直徑標注：右鍵，選擇：顯示成直徑，
    ◎直徑標注--半徑標注：右鍵，選擇：顯示成半徑，
    ◎直徑--線性：右鍵，選擇：顯示成線性尺寸；
    ◎如下圖

    ●要修改箭頭、文字、引出線等，可選擇該內容，右鍵，選擇：屬性
    ●添加參考尺寸：點擊或選擇工具--尺寸。

    §4.10 圖紙打印

    打印工程圖文件

    ●單擊文件-打印，出現打印對話框

    ●。。。注意選擇"最佳比例"選項。當圖紙夠大時，可采用其他比例.
