3快速參數化建模

    在設計平臺中采用尺寸驅動參數化建模技術，主要是在產品結構和形狀確定的前提下，通過對尺寸變量施加約束并自動求解來生成新的三維模型聊。這種設計模式首先確定主要參數，其余尺寸作為服從變量與主變量建立約束關系，綜合利用系列表與方程式這兩種功能，建立該類零件的自動化設計模型。在SolidWorks中，由自變量和因變量建立約束方程：

    y=F(X1，X2…)
    Z=G(X1，x2…)

    其中自變量x1，x2是獨立的參數在三維模型設計過程中，通過合理設置參數及它們之間的約束關系建立方程就可以完成零件參數化，實現同類系列件的自動建模。在方程式中定義的約束函數如下：

    model．Parameter("DI@草圖1@A2．Part)．
    SYSTEMVALUE=model．Parameter("D5@草圖2") SYSTEMVALUE

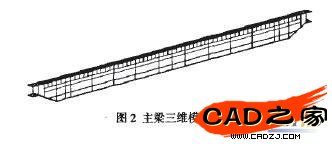

    以雙梁橋式起重機主梁為數字樣機，其起重量為32t，跨度為31．5m，建立的主梁三維模型，如圖2所示。


    4橋架自動裝配

    橋架的裝配中，零件之間的相對位置和配合關系表達了零件之間的相互約束關系，描述產品零、部件之間裝配約束關系是建立裝配模型的關鍵。采用基于特征的自頂向下高級裝配方法，先在裝配體中布局草圖，然后再利用草圖對零部件進行定位，所有零件和子部件采用三個基準面和結構控制草圖進行定位。裝配體的參數化設計首先在裝配體模型中確定主動參數和驅動參數，然后采用方程控制驅動，進行結構檢驗，查看有無零件干涉或其他錯誤后進行程序的編寫。

    與SolidWorks建立裝配連接的程序如下：

    swApp =CreateObject("SldWorks．Application")
    Part=swApp．ActiveDoc
    SelMgr=Part．SelectionManager

    裝配前要在零件環境下打開要裝配的文件，程序如下：

    Part=swApp．OpenDoe6("文件路徑"，1，0，…，""，longstatus，longwamings)
    swApp．ActiveDoc．ActiveView．FrameLeft=0
    swApp．ActiveDoc．AetiveView．FrameTop=0
    swApp．ActiveDoc．ActiveView．FrameState=1

    在裝配環境下定義基準面的配合并進行自動裝配，其程序如下：

    boolstatus=Part．Extension．SelectBylD2("基準面@裝配體"，"PLANE"，0，0，0，True，1，Nothing，0)
    Feature=swAssy．Add Mate 2(0，0，False，1，0，0，1，1，0，1，1，longstatus)
    Part．Clear Selection2(Tme)

    系統根據定義的約束關系進行自動求解，避免了裝配干涉等問題。橋架三維模型，如圖3所示。


    5結論

    在橋式起重機參數化設計平臺中，使用了尺寸驅動參數化建模方法，將設計參數直接轉化為產品零件和裝配體的三維模型，達到了"立優即現"的動態效果，在零件中定義裝配約束關系并自動求解，避免了裝配干涉等問題，提高了產品的設計效率和準確率。利用AetiveX Automation技術，將生成的．dll文件集成到客戶應用程序中，實現SolidWorks的完全客戶化，使設計具有很好的集成性，具有很好的工程實用價值。
