SolidWorks中可以鏈接的屬性包括：文件屬性的值、自定義屬性、或指定的模型配置屬性等，通過屬性鏈接的方式，屬性值將自動填入到工程圖相應字段中，此文章將針對工程圖屬性鏈接來做說明。

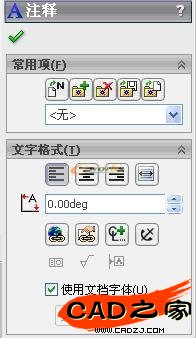

    首先，使用注解中的注釋，點擊將填入注釋的字段上（此部分建議做在圖紙格式中，才不會因以后操作工程圖將它移動），此時窗口將會是等待鍵入文字的狀態  ，同時在屬性管理員中，會有注解的相關屬性字段等待修改。

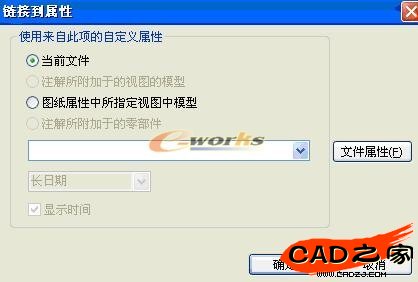

    此時并不需在窗口中輸入任何信息，點選屬性管理員中的鏈接至屬性，鏈接至屬性窗體出現，接下來就可使用此窗口來做屬性的鏈接工作。

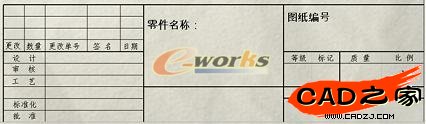

    這里只是單純對工程圖內圖紙格式圖框內注解屬性做鏈接說明（即未加入模型視圖），所以建議在編輯圖紙格式環境下來進行注解屬性鏈接。


    使用自定義屬性的來源：鏈接屬性的來源包含以下四項：

    1．當前文件
    2．注解所附加于的視圖的模型（僅適用于工程圖）
    3．在圖紙屬性中所指定視圖中模型（僅適用于工程圖）
    4．注解所附加于的零部件（裝配體文件及零件和裝配體工程圖文件）

    針對工程圖圖紙格式內注解屬性鏈接，主要使用的為第1和第3項。

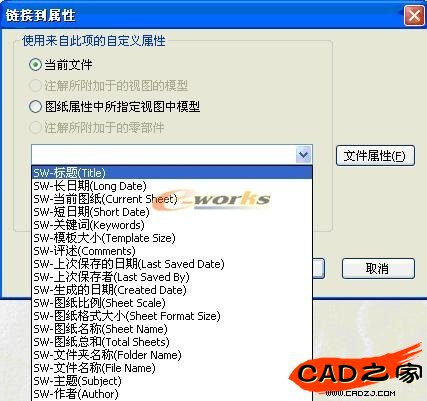

    使用＂當前文件＂，點選下拉式菜單后，就可在選單中選取要鏈接的屬性，包括最常使用的SW-文件名稱、SW-圖紙比例、SW-生成的日期……等等，此部分我們可以將它稱為內部屬性的鏈接，而SolidWorks已將這些內部屬性添加到下拉式菜單中，如圖：

    使用＂在圖紙屬性中所指定視圖中模型＂，點選下拉式菜單后，您會發現和＂當前文件＂的選項是一致的，這個部分的使用是直接在字段處打入將鏈接的屬性即可，例如：材料、供貨商……等等,而這邊我們可以將它稱為外部屬性的鏈接。

    內部屬性和外部屬性有什么不同呢？當您在做完上述的屬性鏈接后，您可以去查看他們的屬性，連結的語法是不同的：

    ·內部屬性：$PRP:"SW-文件名稱(File Name)
    ·外部屬性：$PRPSHEET:{SW-文件名稱(File Name)}

    內部屬性的部分是直接針對目前使用中的文件（即工程圖）做屬性的鏈接，其函數語法為($PRP:"…")，這個部分的屬性因已都存在于檔案之中，所以不需要做任何的操作就可自動鏈接；外部屬性的部分，其函數語法為($PRPSHEET:"…")，因這個部分不包含在內定文件屬性之中，所以需由使用者在零件建模時，做輸入的操作；如何建立這些外部數據，下面做說明。

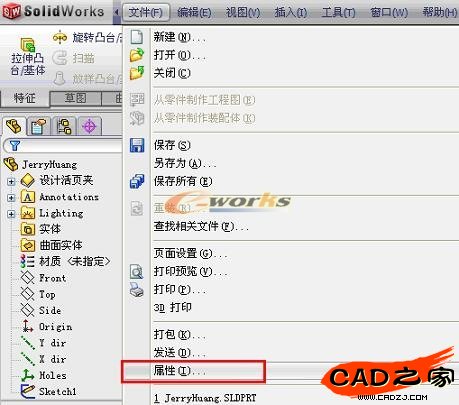

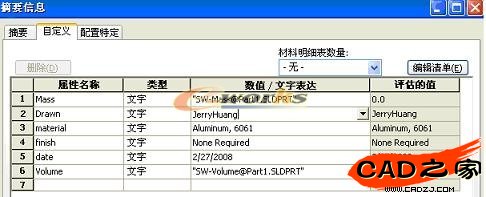

    每個零件都有屬于自己的零件屬性，在零件建模時，可由檔案－屬性的摘要信息窗口來做輸入（如下圖所示），只要在零件屬性中有自定屬性字段的值在其中，則工程圖中只要有做任何相關的外部屬性鏈接，則工程圖就會自動的完成字段的填入，在2008版本中該聯接是雙向的。
