2.2 分析變位系數 x 和齒數 z 對齒輪齒形的影響

    （1） 當 x＞0 時，齒頂厚 sa（齒頂圓上輪齒厚度，圖 1 所示）減薄，齒高增加；而 x＜0時，齒頂厚 sa加厚，齒高減少。

    （2） 當正變位系數 x 過大（特別是齒數 z較少時）就可能出現齒頂過薄，或者出現頂切現象，如圖 5 所示。其 z=16，m 和 x 與圖 4（a）相同，但齒形不同，其頂切較明顯；

    （3） 當負變位系數 x 過大或者 z＜zmin時會產生根切現象。

    以上圖像可以直觀的反映變位齒輪的變位系數 x 對齒輪幾何尺寸的影響，又對變位齒輪的頂切作出分析。

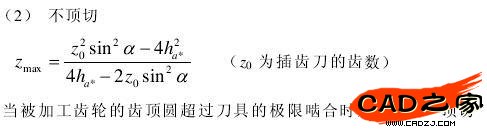

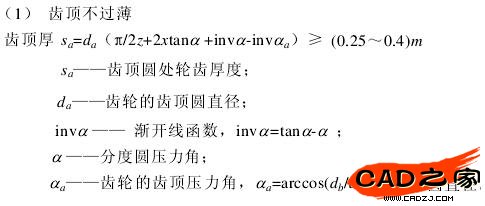

     2.3 對變位齒輪進行一些限制，避免出現以上現象


    3 變位齒輪的設計

    SolidWorks 不但能設計出形狀逼真的三維立體 ，而且可以利用已經設計的三位模型創建所需的各個視圖，包括剖視圖、局部放大視圖等，極大地方便了產品的設計。以 CM6154 車床床頭箱變位齒輪（z=40，m=3，x=0.42）為例，討論基于 SolidWorks 設計變位齒輪的實體和工程圖。

    3.1 設計齒輪實體的流程

    （1） 形體設計

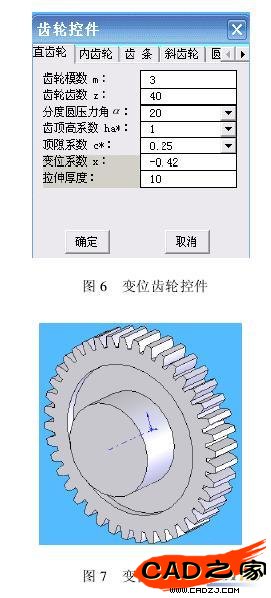

    啟動齒輪插件 → 設置齒輪參數（圖 6）→生成齒輪模型→拉伸 → 輪轂→切挖 →輻板（圖 7）→切鍵槽→倒角 → 倒圓角 →生成齒輪模型。
