2.2.2 未來擴展的GB庫

    在現行系統中其實并不存在該庫，這是對數據庫中的現有數據組織的要求。優秀的數據組織方式和存儲結構，可以降低程序代碼的難度，優化程序的結構。同時使將來數據的擴充或是修改成為可能。

    2.3資源文件

    2.3.1圖片文件

    作為Windows系統下的圖形用戶界面應用程序，適當的圖形圖像說明是必須的。該部分是獨立于程序主體的，以文件的形式存儲在特定的目錄里，當系統運行時自動調用。

    2.3.2模板文件

    生成標準模型并不需要每次實時造型，而應該是為每種零件生成模板文件，最后選擇需要的零件型號數據，驅動模板文件重新建模。生成模型文件與模板文件幾何約束相同，尺寸約束相似。該部分是獨立于程序主體的，以文件的形式存儲在特定的目錄里，當系統運行時自動調用。

    2.3.3 SolidWorks和最終零件文件

    系統通過OLE技術和SolidWorks通信，SolidWorks打開指定的模板零件文件，并按照系統傳遞的參數修改模板零件文件的尺寸，最后重新建模，生產新的零件文件。綜上，本蜓文聯接標準件庫系統將分解成以下幾個部分:

    1)系統主體和用戶界面，包括標準應用程序和SolidWorks菜單;
    2)標準件GB數據庫，包含了螺紋聯接標準件的GB數據;
    3)標準件模板零件文件庫，包含了每個類型的標準零件的模板文件。

    3程序運行和設計實例

    本文是用VB開發螺紋聯接標準件零件庫，并使用Access數據庫管理系統管理數據。用VB開發界面，生成標準應用程序，同時生成SolidWorks插件，將各模塊的界面掛在SolidWorks軟件的主菜單上，使兩個系統融為一體，應用方便快捷。

    本次螺紋連接標準件庫共建立了包括螺栓、螺柱、螺釘、螺母以及墊圈五大類，共八小類，20項標準件。每項標準件的數據查詢工作和實體造型過程是基本一致的。每個小類的標準件零件只是部分參數不同而大部分程序語句可以通用。這就要求設計統一的用戶界面。同時應該在操作習慣上符合一般的操作習慣。

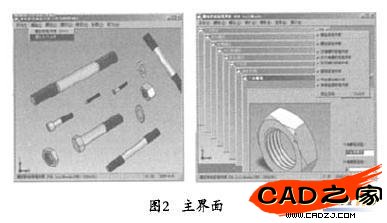

    3.1主界面

    啟動界面，各個標準件模塊從此處啟動，包括擴展的受力分析與校核模塊。
