3.4施加載荷

    針對工況1,我們在變壓器外殼的底面上垂直施加0.5Kg/平方厘米的壓力。


    3.5網格劃分.并運行研究

    選擇高品質的標準網格器，設定雅各賓式檢查為4,選擇光滑表面的網格控制方式，設定網格整體大小為1mm，開始網格劃分并運行研究。

    3.6結果分析

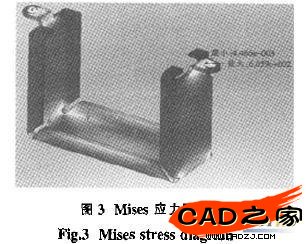

    完成分析計算之后，系統自動得到應力應變位移等默認圖解，我們根據需要添加Mises應力圖解，顯示最大注解和最小注解，如圖3所示，根據計算后的應力應變位移及3.7的最小安全系數來判斷該結構在使用時符合安全要求。


    3.7工況2的計算

    與"研究1"設定方法相同，僅在"研究2"施加載荷變更為在變壓器外殼下部的4個爪面垂直施加0.5Kg/平方厘米的壓力，其它設定和求解方法與工況1相同，經計算可得到4個爪在安裝過程中發生變形，結構需重新設計，為此需在4個爪處添加加強筋，更新模型后，重新運行"研究1"和"研究2"即可得到新的計算結果，對結果進行分析新結構符合使用要求。

    4結束語

    SolidWorks軟件中造型特征和特定的鈑金特征都能完成鈑金件的設計，并能非常方便地得到鈑金件展開圖和下料的尺寸、面積和質量;與之無縫集成的COSMOSWorks軟件能夠?qū)υO計產品進行強度計算，并通過計算結果對設計產品進行優化和改進，從而非常方便地完成鈑金件的設計。
