本文對Proe與Ansys接口常見論壇問題進行了搜集總結。

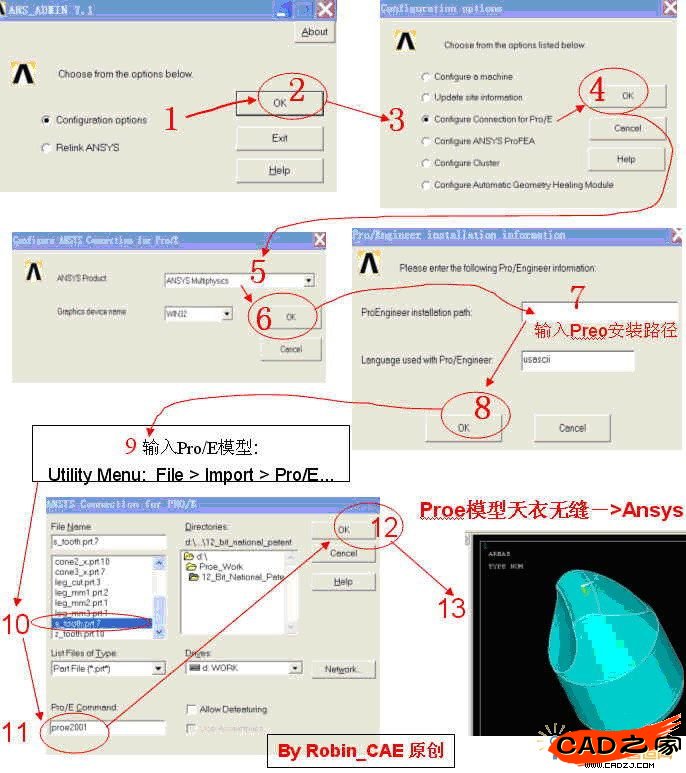

　　開始-->程序-->ansys_7.1-->utilities-->ans_admin

　　轉自鋼結構--

　　Pro/E和ANSYS的連接*作過程如下：

　　1) 在同機的同一*作系統下安裝有Pro/E和ANSYS兩種軟件;

　　2) 保證上述兩種軟件的版本兼容，Pro/E的版本不得高于同期的ANSYS的版本;

　　ANS_ADSIN& #61664;ANSYS& #61664;程序& #61664;3) 開始 選擇ANSYS& #61664; Configuration Connection for Pro/E& #61664;OK& #61664;Configuration options& #61664;Utility Work space in& #61664;選擇Graphics device name(NT: Win32)& #61664;Product 給出Language used with& #61664;給出Pro/Engineer installation path& #61664;megabytes(128) OK;& #61664;Pro/Engineer:usascii

　　4) 運行Pro/Engineer并配置config.pro;

　　名稱 值 說明

　　fem_ansys_annotations yes 輸出“模擬”分析名為ANSYS中的注釋。

　　fem_ansys_grouping yes 切換組and/or層的轉移到ANSYS。

　　fem_default_solver ANSYS 指定到一個求解器的路徑。

　　fem_which_ansys_solver FRONTAL 允許指定使用Frontal ANSYS求解器還是Iterative ANSYS求解器。

　　femansys_annotations yes 切換載荷工況名稱到ANSYS。

　　pro_ansys_path <路徑名> 指定到可執行的ANSYS (ansys.e)的路徑。

　　5) 創建一個新零件，并在PART菜單下這出現ANSCon Config & ANSYS Geom 菜單，打開ANSCon Config并作如下編輯;

　　Keyword Default Value Description

　　ANSYS_CMD UNIX:/ansys56/bin/ansys Pathname to the version of ANSYS to be run.

　　Windows::ansys56bin\ansys56.exe

　　ANSYS_GRIPHIC_DEVICE UNIX:x11-stat Graphics driver for ANSYS.

　　Windows:win32

　　ANSYS_MEMORY_SIZE 128 Amount of RAM, in megabytes, suggested to run ANSYS.

　　ANSYS_NEUTRAL_FORMAT YES Store the part as a neutral file or as a solid model file.

　　ANSYS_PRODUCT_NAME ANSYS The default ANSYS product, ANSYS/Multiphysics.

　　ANSYS_SOLVER Frontal Included for compatibility only.

　　ANSYS_SELECTED_LAYERS 1-256 Included for compatibility only.

　　ANSYS_GEOMETRY_TYPE Solids Only Included for compatibility only.

　　------------------------------------------------

　　以上似乎是針對ansys5.6版的，其實第5步沒什么必要。關鍵是在第3步中正確設置了proE的的安裝路徑。然后用proe建模后，選界面里的ansys選項，就會自動啟動ansys、建立連接。此時，需要你手動在ansys程序界面里手動輸入該proe模型，一般在ansys的工作目錄下(最好把proE的工作目錄與ansys的設為相同)。

　　關于PRO/E和ANSYS如何連接

　　壇子里有兄弟問關于PRO/E和ANSYS如何連接的問題,現總結如下

　　Pro/E 和Ansys的工作目錄最好是設為同一目錄.你的問題是找不到.anf文件,在Pro/E傳遞完成后會在Pro/E工作目錄下生成一個名字和實體文件相同但后綴為.anf的文件,如零件名為part001.prt,anf文件名為part001.anf,將其考入Ansys工作目錄即可.然后Import---Pro/e,Ok!

　　在Pro/E傳遞完成后會在Pro/E工作目錄下生成一個名字和實體文件相同但后綴為.anf的文件,

　　請問怎么才能生成啊

　　連接成功后，會在Menu Manager中自動生成一個Ansys Geom的命令，用這個命令可以導出
