1.Pro/E工程圖標注的標準化問題

　　Pro/E工程圖中的尺寸公差、形位公差、表面粗糙度、焊接符號等標注都存在不符合國標的問題。

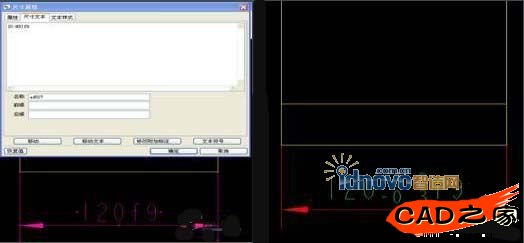

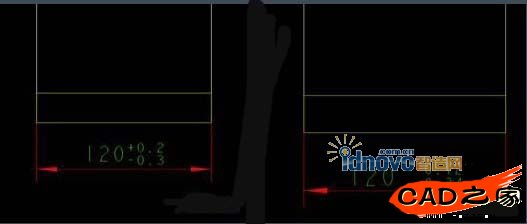

　　尺寸公差標注：1)使用Pro/E自身功能標注尺寸公差上下偏差時必須在屬性里手動更改尺寸設置才能標注尺寸公差，但標注的尺寸公差只能標注如下圖1所示的公差，并且上偏差必須大于等于0，下偏差必須小于等于0。而國標要求下偏差小于上偏差即可，即可以標注上、下偏差同正或同負的形式。如下圖2所示。2)使用Pro/E自身功能不能標注尺寸公差中的公差代號，只能手動在尺寸屬性的文本增加對應的公差代號，如下圖3所示。操作繁瑣，使用不方便。3)使用Pro/E自身功能同時標注公差代號和上下偏差時只能標注成如下圖4所示形式，不但操作繁瑣并且不符合國標。國標形式應如下圖5所示。

　　 　　圖1                                                                  圖2

　　圖3                                                                      圖4

　　2、Pro/E工程圖標注的效率問題

　　在產品日趨同質化、市場競爭日益激烈的情況下，企業對產品的設計效率越來越重視。Pro/E工程圖中標注的效率低是令大部分設計人員頭痛和煩惱的事情。 對于Pro/E的初學者來說，熟悉和掌握Pro/E工程圖標注需要花費大量的時間和精力;對于高級設計人員來說，其主要工作應是產品的性能和功能設計，而由于Pro/E自身標注功能的繁瑣，也在標注這樣的工作上耗費了過多的時間和精力。

　　圖5

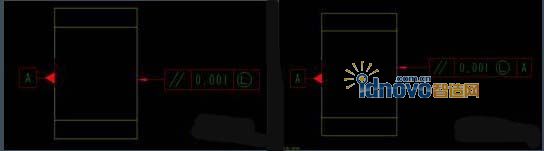

　　形位公差標注：使用Pro/E自身功能標注帶有基準的形位公差時，基準符號不能顯示到公差符號中。如圖6所示。符合國標的正確形位公差表示方法應該如圖7所示。

　　表面粗糙度標注：使用Pro/E自身功能標注表面粗糙度時，只能標注簡單的表面粗糙度符號，不能標注復雜的表面粗糙度符號，并且標注的粗糙度符號能自動顯示到三維模型中。

　　使用Pro/E定制符號功能可以繪制復雜的表面粗糙度符號，但操作繁瑣，初學者還不能快速搞懂每個符號選項的含義。不但增加了設計的難度，同時也降低了開發效率。

　　以標注焊接符號為例，一個熟練掌握Pro/E定制符號功能的設計人員，標注一個比較復雜的焊接符號需要在Pro/E中進行如下操作：【定制符號】-【瀏覽】查找符號位置-選擇符號【分組】(選擇符合設計要求的組，這里的組包含多個符號組，同時每個組下面還有分組或多個選項)-輸入【可變文本】-選擇【放置類型】-設置符號【屬性】(這里的屬性包含符號高度、角度、顏色)-最后【標注符號】。該過程至少需要15步以上操作，切換5次對話款，過程繁雜，不易掌握，且容易出錯，這對于設計人員來說是不小的工作量，從人力資源角度來說，也是一種浪費。

　　焊接符號標注：Pro/E自身沒有提供焊接符號標注，但可以使用Pro/E定制符號功能，進行焊接符號標注。這需要用戶事先定義好焊接符號，才能在設計中使用該功能標注焊接符號。但這種方法操作繁瑣，同樣也使初學者不能快速掌握各種基本的焊接符號標注形式。遇到復雜焊接符號時給設計師帶來了不便。下圖8為使用定制符號功能標注焊接符號的實例。由于定義符號不能使用中文，導致標注符號時需要設計師重復測試才能找到自己需要的符號，使用極為不方便，嚴重影響了設計效率。

　　圖8

　　3、解決方案

　　目前國內企業解決上述問題的方法一般分三種情況，一是將Pro/E工程圖轉化為AutoCAD格式，在AutoCAD中標注，這種方法會帶來Pro/E三維模型同二維模型無法自動關聯的問題，不利于設計變更和模型的快速修改。二是企業組織設計人員自定義標注符號，建立標注符號庫。符號庫的建立也需要花費大量的時間和精力，是一個不斷累積和充實的過程，無法解決企業現階段的問題。三是采用第三方軟件工具，輔助進行Pro/E工程圖標注。某工程機械行業企業就是采用了第三方軟件工具，經實踐證明，至少提高工作效率50%，部分功能甚至可以達到提高200%的工作效率，而且保證了標注符合國家標準的要求。

　　該軟件主要功能包括：焊接符號標注、粗糙度符號標注、幾何公差標注、尺寸公差標注、齒輪標注、螺紋標注、技術要求快速選用等功能。該軟件以菜單形式無縫集成在Pro/E中，操作簡單易用，性能穩定，可輕松快速地創建符合國家標準的標注，同時將粗糙度、幾何公差等設計資源以數據庫和界面形式集成到系統中，供設計時選用。該軟件還預留了功能接口，可根據企業需求進行定制。

　　4、結語

　　Pro/E是一款功能完善、用戶群龐大的設計軟件系統，針對Pro/E二維工程圖進行二次開發后，可以更好的發揮軟件在三維設計方面的優勢，讓設計人員專心于產品性能設計，提高設計效率和設計質量，為企業創造更多效益。
