1、輸入齒輪的各項參數：

　　齒數：tooths;模數：mn;壓力角：angle;螺旋角：helix;變位系數：xn;齒高變動系數：teeth_change_modulus;

　　徑向間隙系數：c_modulus;齒頂高系數：ha_modulus;齒寬：teeth_width;齒厚等于齒槽寬的圓的直徑：dse;

　　2、編輯齒輪關系式：見“軟件下載”區;

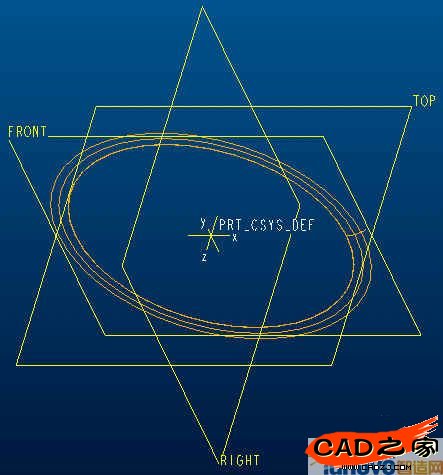

　　3、插入基準曲線(草繪)：

　　FRONT平面作為草繪平面，繪制4個圓，圓的直徑分別設定為：da, db, df, dse;完成后如下圖：

　　4、插入基準曲線(從方程)：

　　選取坐標系后選柱坐標選項，輸入漸開線方程：

　　/*柱坐標

　　x=t*sqrt((dx/db)^2-1)

　　y=180/pi

　　r=0.5*db*sqrt(1+x^2)

　　theta=x*y-atan(x)

　　z=0

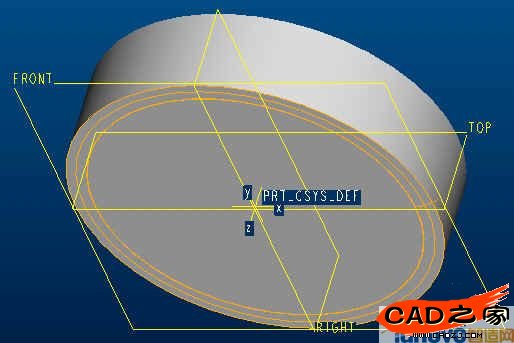

　　5、創建拉伸特征(齒頂圓拉伸)：

　　FRONT平面為草繪平面，進入草繪模式后按“使用邊”命令選取直徑等于da的圓創建拉伸截面;

　　單側拉伸，深度為：teeth_width+6;完成后如下圖：

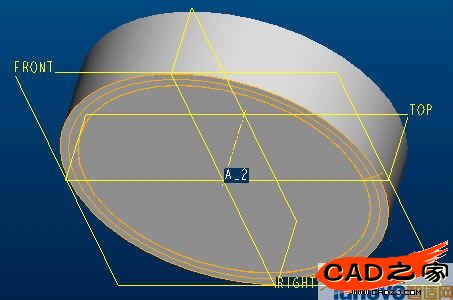

　　6、插入基準軸A_2：

　　過柱面，選上面創建的柱面，完成如下圖：

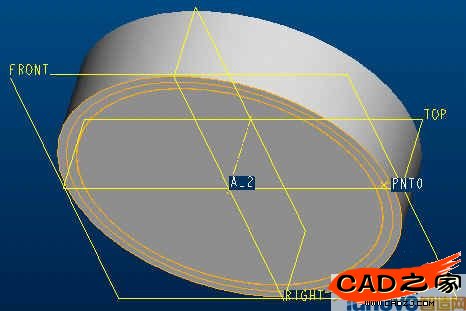

　　7、插入基準點PNT0：

　　用曲線相交選項創建基準點如下圖：

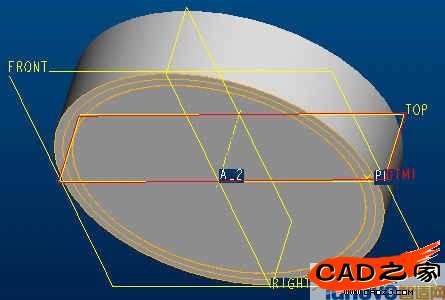

　　8、插入基準平面DTM1：

　　穿過軸A_2，穿過點PNT0，完成如下圖：

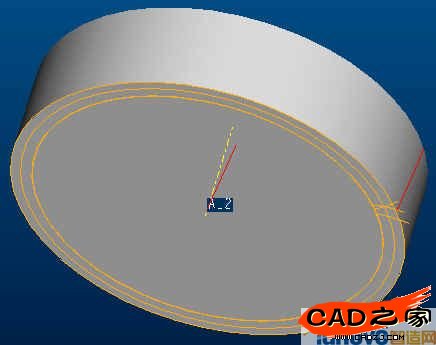

　　9、復制第4步創建的漸開線：

　　先以DTM1平面作為基準鏡像，再旋轉360/tooths/2度，完成如下圖：

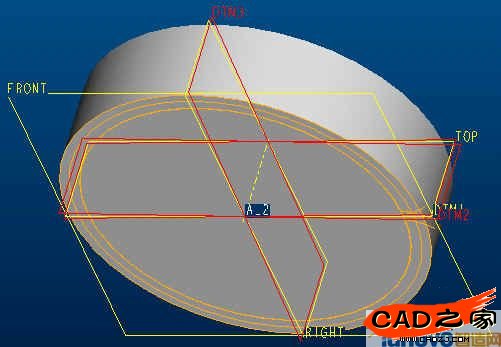

　　10、插入基準平面DTM2，DTM3：

　　DTM1平面繞軸A_2旋轉360/tooths/4得到DTM2，再創建DTM2平面的法向平面并穿過軸A_2得到DTM3平面，

　　完成如下圖：

　　11、創建掃描軌跡：

　　A)插入基準曲線：選DTM3平面作為草繪平面畫一段線與DTM2平面相交角度為helix;

　　B)插入基準曲線(投影)

　　完成后如下圖：

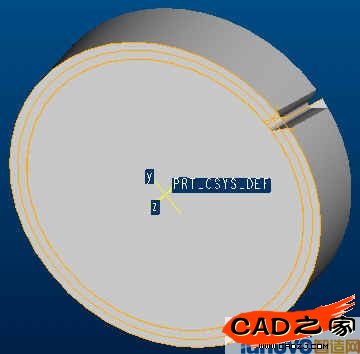

　　12、用掃描創建齒槽：

　　選取上面的投影線作為掃描軌跡，掃描截面：由兩根漸開線分別和齒根圓用倒圓角的方式創建，

　　圓角半徑設為pf;完成后如下圖：

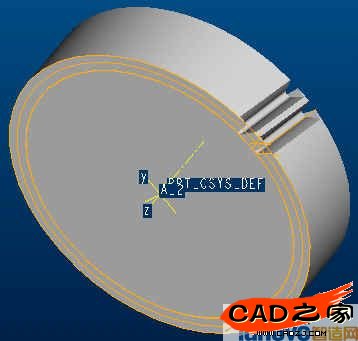

　　13、復制齒槽，完成如下圖：

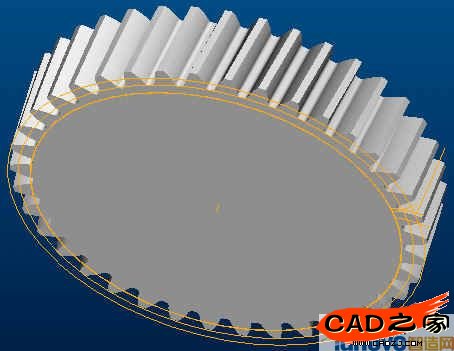

　　14、組陣列齒槽，完成后如下圖：

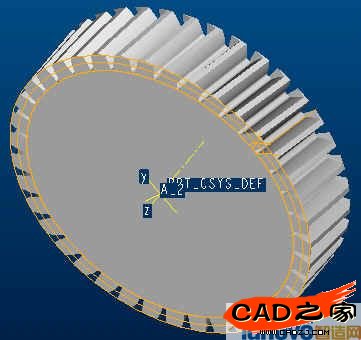

　　15、剪切齒的兩端(各切掉3mm),完成后如下圖：
